Antena Dipol 19R/21-48 DVB-T2 UHF
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

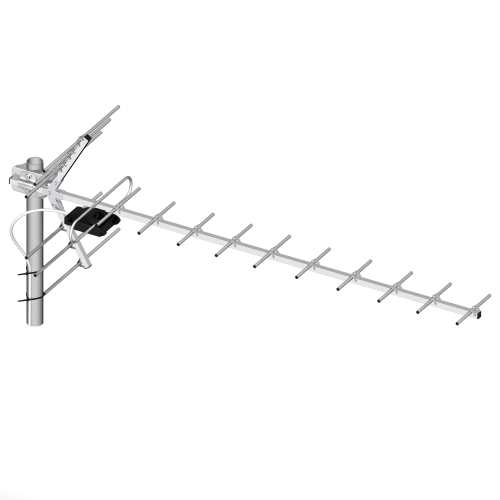

Antena Dipol 19R/21-48 DVB-T2 UHF rurka
Zysk 14 dBi
PRODUKT POLSKI
Dipol 19R jest anteną kierunkową do odbioru naziemnej telewizji cyfrowej DVB-T2 w paśmie UHF 470 - 694 MHz. Odbiera kanały 21-48, czyli multipleksy od 1 do 6 (MUX-1, MUX-2, MUX-3, MUX-4 i MUX-6).
"R" w nazwie anteny oznacza, że jej główne elementy to rurki, dzięki czemu konstrukcja anteny jest nieco masywniejsza. Parametry odbioru anteny Dipol 19R są takie same, jak anteny Dipol 19.
Zalecana przy odległości do 45 km od nadajnika. W przypadku niewystarczającego sygnału, można dokupić i łatwo zamontować jeden ze wzmacniaczy LNA.
Cechy wyróżniające:
- antena odbiera sygnały DVB-T2 w paśmie UHF w nowych częstotliwościach 470 - 694 MHz
- antena wykonana z aluminium
- puszka antenowa zabezpieczająca przed wodą
- możliwość montażu standardowych wzmacniaczy dopuszkowych
- bardzo łatwy montaż
- 100% produkt polski
- antena firmy Dipol
- gwarancja 3 lata
Specjalnie skonstruowana do odbioru nowych częstotliwości DVB-T2
Dipol 19R została zaprojektowana do odbioru częstotliwości w paśmie UHF 470-694 MHz (kanały 21-48), w których osiąga zysk do 14 dBi.

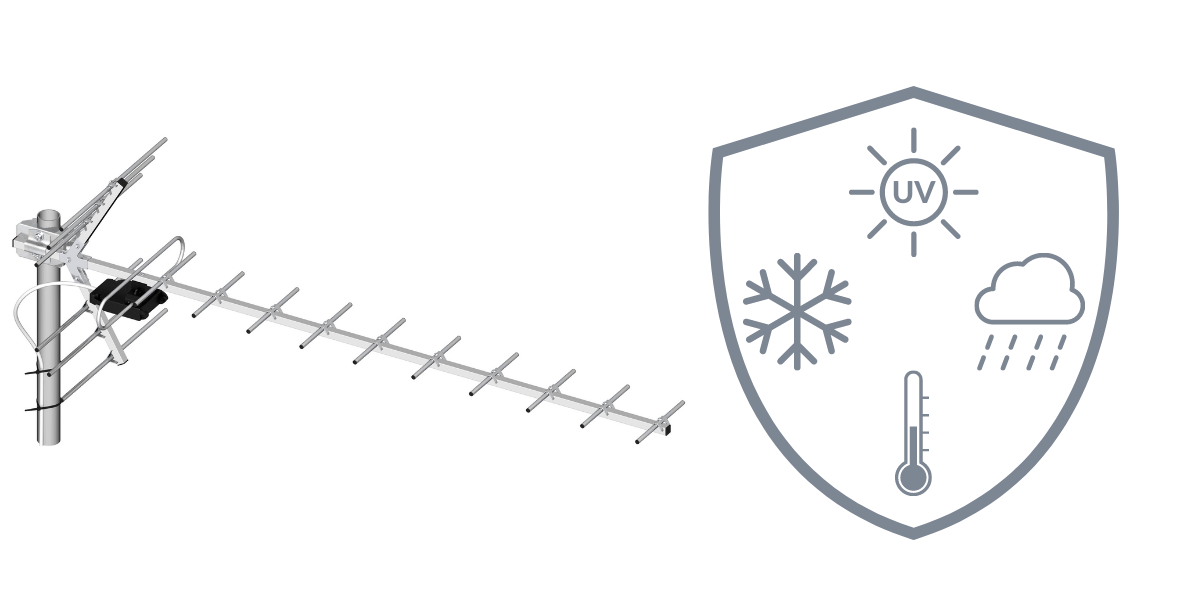

Główne elementy anteny wykonane są z aluminium. Stalowe elementy konstrukcyjne są ocynkowane galwanicznie. Gwarantuje to wysoką odporność anteny na warunki atmosferyczne i uszkodzenia. Masz pewność, że antena posłuży Ci przez wiele lat!
Specjalnie zaprojektowana puszka antenowa pozwala na łatwy dostęp do zamontowanych wewnątrz urządzeń (symetryzator, wzmacniacz), jednocześnie doskonale je chroniąc przed wodą.

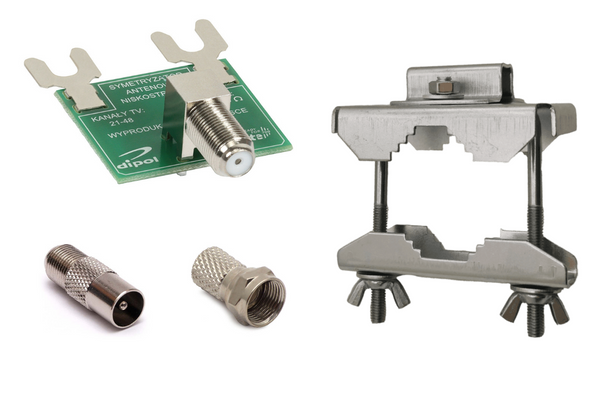

W komplecie znajduje się najnowszy symetryzator marki Dipol na kanały 21-48, wtyk antenowy, złącze typu F nakręcane oraz obejma służąca do montażu anteny do pionowej bądź poziomej rurki. W naszym sklepie możesz zakupić maszt oraz przewód antenowy.
Łatwy montaż
Antena jest wstępnie zmontowana w 90%. Montaż polega na zamocowaniu dwoma wkrętami reflektora i trwa około minuty.
Do anteny pasują wszystkie standardowe płytki wzmacniaczy.
Kupujesz SPRAWDZONY POLSKI PRODUKT
Antena została zaprojektowana i wyprodukowana w Polsce oraz przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
DANE TECHNICZNE:
- Zysk [dBi]: do 14
- Kanały: 21- 48
- Pasmo [MHz]: 470 - 694
- Stosunek promieniowania przód/tył [dB]: 12,4 – 18,6
- Współczynnik fali stojącej (VSWR): ≤ 1,60
- Polaryzacja: H (V po obróceniu o 90°)
- Impedancja [Ω]: 75
- Opakowanie: folia
- Wymiary [mm]: 1300x320x410
W antenie zastosowany został symetryzator na złącze F, który zapewnia dobre dopasowanie anteny oraz małe straty sygnału. Ponadto, montaż przewodu antenowego jest bardzo prosty i wygodny. Dodatkowym atutem jest możliwość zastosowania złączy kompresyjnych, które zapewniają najtrwalsze połączenie.

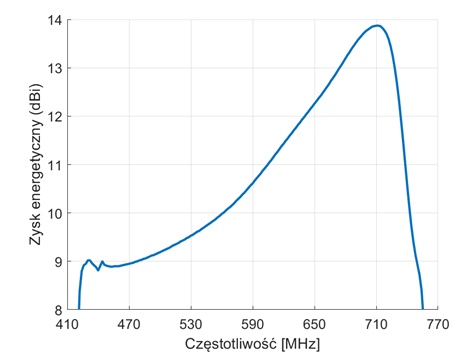

Zysk energetyczny [dBi] anteny w funkcji częstotliwości [MHz]
Antena Dipol 19R odbiera w częstotliwościach w paśmie UHF 470-694 MHz (MUXy 1-5). Aby odbierać częstotliwości w paśmie VHF 174-230 MHz (MUX-8) należy:
- Zastosować antenę combo, w przypadku gdy w naszej lokalizacji możemy odbierać wszystkie częstotliwości (wszystkie MUXy) z tej samej stacji nadawczej. Anteny combo znajdziesz TUTAJ.
- Zastosować dodatkową antenę VHF oraz zwrotnicę w przypadku, gdy w naszej lokalizacji będziemy odbierać częstotliwości UHF (MUXy 1-5) i VHF (MUX-8) z dwóch różnych stacji nadawczych/kierunków.
Do określenia stacji nadawczych dla swojej lokalizacji należy skorzystać z map Emitel: https://emimaps.emitel.pl/

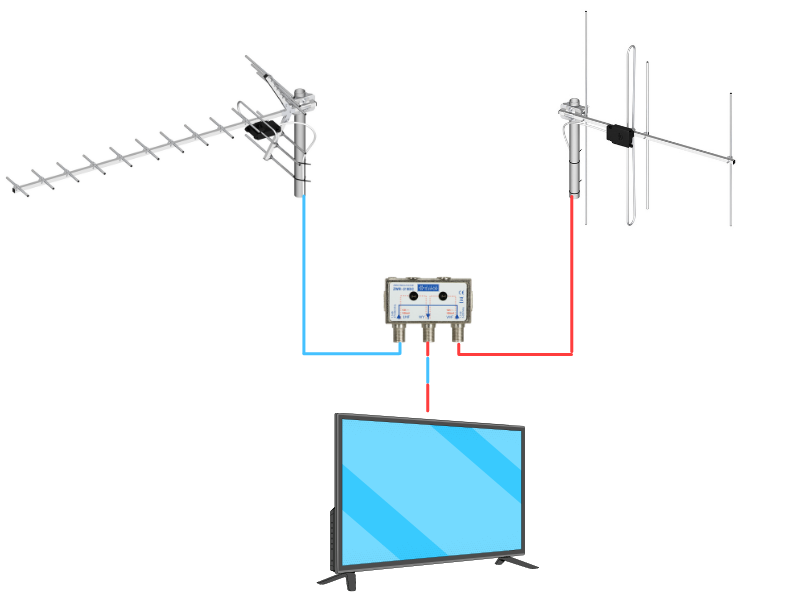

Schemat zastosowania anteny Dipol 19R (UHF) i Dipol 4 (VHF)
oraz zwrotnicy ZWR-210DC Telmor.
Dane techniczne
| Zysk [dBi] | 10 - 27 |
| Rodzaj | Pasywne |
| Typ | Anteny zewnętrzne |
| Typ anteny | Anteny DVB-T2 |
