Zwrotnica antenowa ZWR-210DC FM-VHF/UHF Telmor

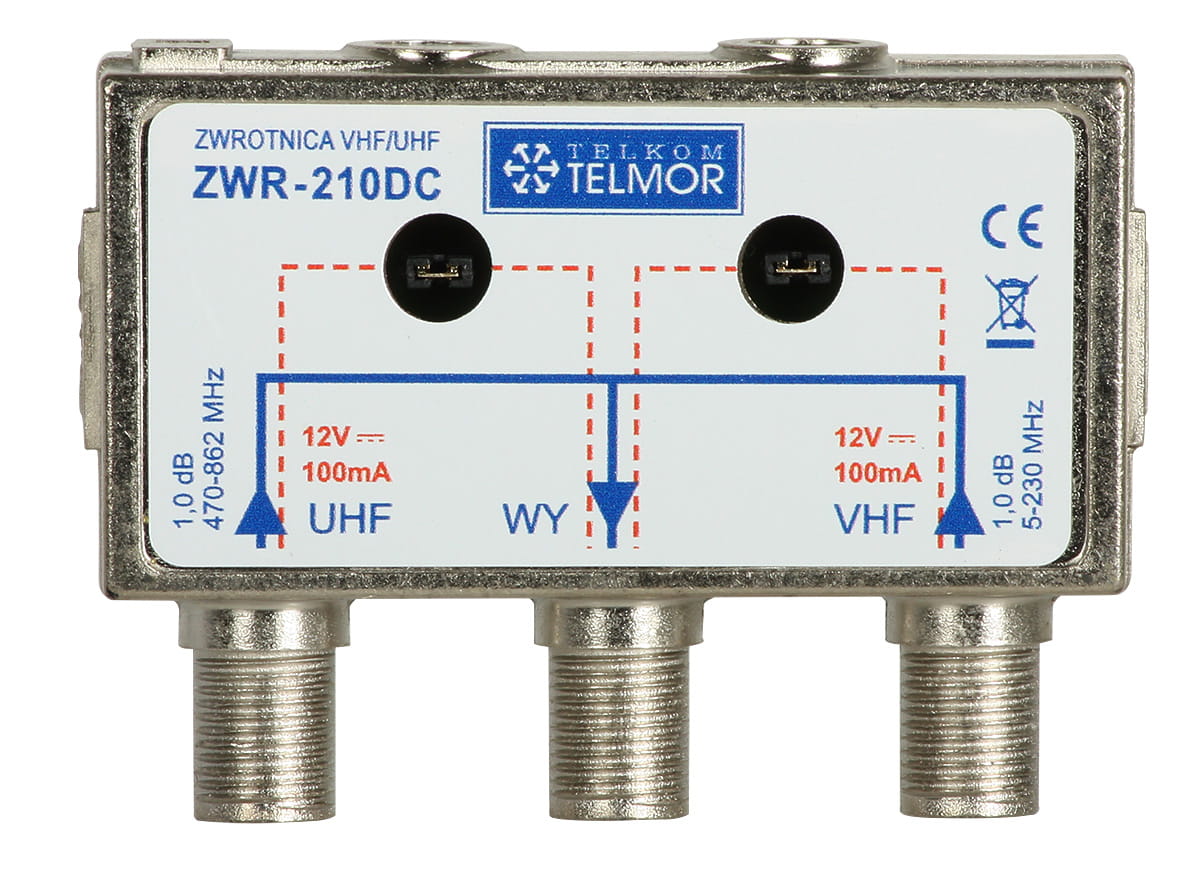

Dwuwejściowa zwrotnica ZWR-210DC stosowana jest jako element sumujący sygnały z anten: FM/VHF (5-230 MHz) oraz UHF (470-790 MHz). Przeznaczona jest do pracy w otwartej przestrzeni. Powinna być montowana na maszcie antenowym, w pobliżu zestawu antenowego. Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy.
Zwrotnica zapewnia przeniesienie napięcia zasilającego z wyjścia do wejść VHF i UHF, umożliwiając zasilanie przedwzmacniaczy antenowych. W tym celu we właściwej listwie kołkowej, dostępnej przez jeden z otworów w obudowie, należy umieścić zworę. W przypadku współpracy zwrotnicy z antenami biernymi, zwory powinny zostać całkowicie usunięte z listew stykowych.
Cechy wyróżniające:
- ekranowana obudowa
- włączane oddzielnie przejścia prądowe w torach VHF i UHF (DC 12 V / 100 mA)
- tłumienie przejścia 1dB

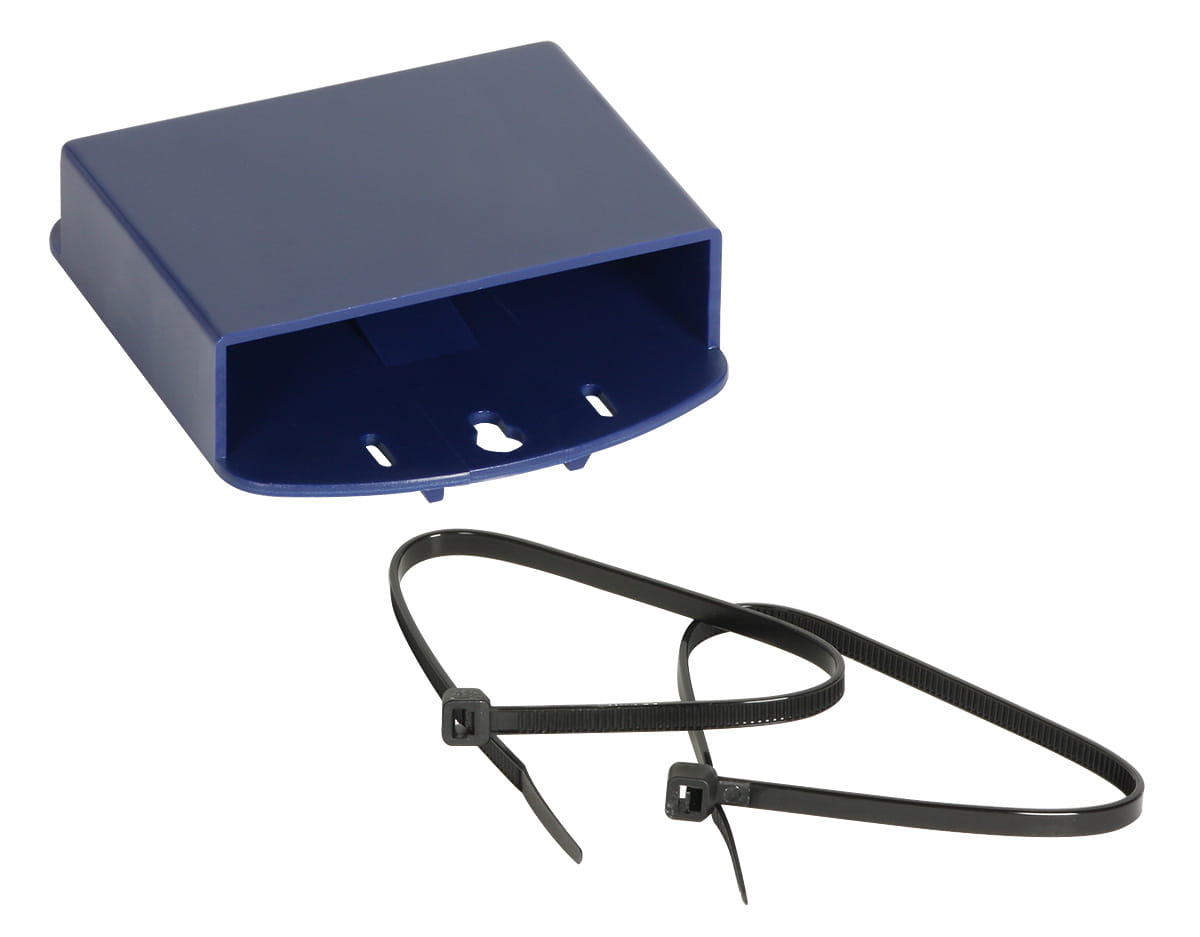

- montaż na maszcie w obudowie bryzgoszczelnej za pomocą opaski zaciskowej
DANE TECHNICZNE:
- Wejścia: FM-VHF / UHF
- Tłumienie przepustowe [dB]: 1 ± 0.5
- Separacja [dB]: > 40
- Złącza: F 75 Ω
- max. DC [V/mA] (przez VHF): 12/100
- max. DC [V/mA] (przez UHF): 12/100
- Wymiary produktu [mm]: 60x58x19
- Wymiary obudowy masztowej [mm]: 85x105x26
- Masa [kg]: 0.14
