Antena Dipol 16/21-48 DVB-T2 UHF ze wzmacniaczem
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

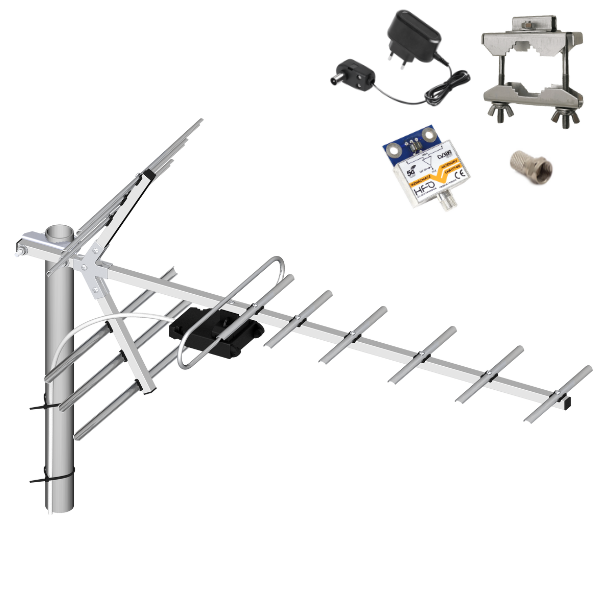

Antena Dipol 16/21-48 DVB-T2 UHF ze wzmacniaczem LNA-177 z filtrem LTE 5G
Zysk 39 dBi
PRODUKT POLSKI
Dipol 16 jest anteną kierunkową do odbioru naziemnej telewizji cyfrowej DVB-T2 w paśmie UHF 470 - 694 MHz. Odbiera kanały 21-48, czyli multipleksy od 1 do 6 (MUX-1, MUX-2, MUX-3, MUX-4 i MUX-6). Charakteryzują ją niewielkie wymiary i wysoki zysk. Wbudowany wzmacniacz zapewnia sumaryczny zysk anteny 39 dBi.
Antena zalecana przy odległości do 60 km od nadajnika oraz w przypadku rozbudowanych instalacji (kilka odbiorników, długie przewody).
Cechy wyróżniające:
- antena odbiera sygnały DVB-T2 w paśmie UHF w nowych częstotliwościach 470 - 694 MHz
- antena wykonana z aluminium
- puszka antenowa zabezpieczająca przed wodą
- możliwość montażu standardowych wzmacniaczy dopuszkowych
- bardzo łatwy montaż
- 100% produkt polski
- antena firmy Dipol
Specjalnie skonstruowana do odbioru nowych częstotliwości DVB-T2
Dipol 16 została zaprojektowana do odbioru częstotliwości w paśmie UHF 470-694 MHz (kanały 21-48), w których osiąga zysk do 39 dBi.
Antena eliminuje zakłócenia spowodowane przez 5G i LTE nadawane w pasmach 700 wzwyż.

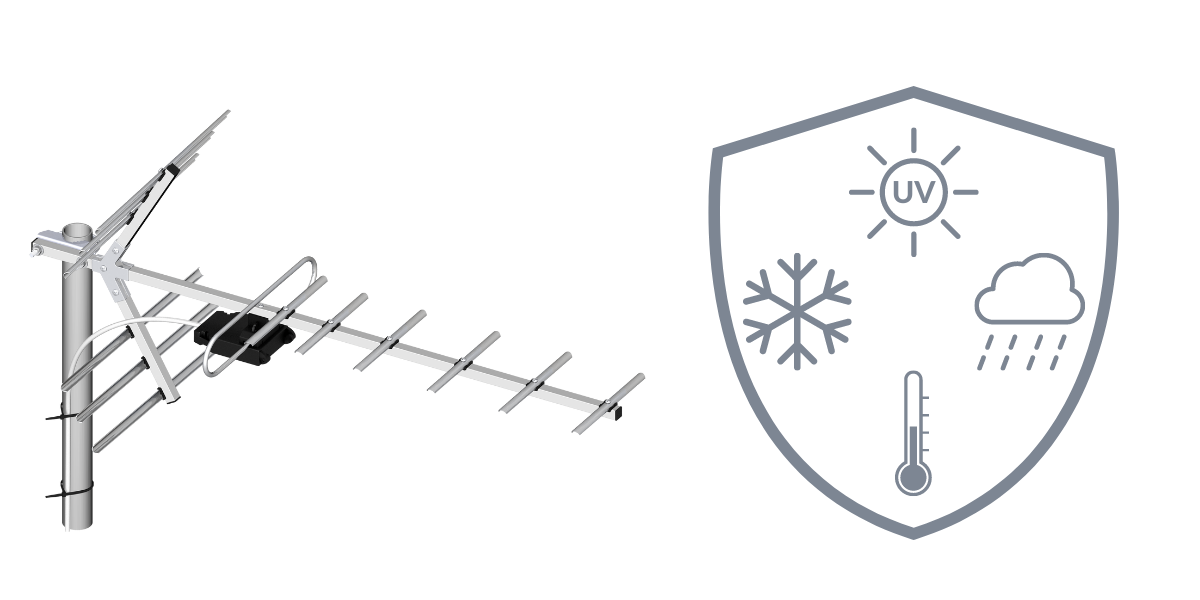

Główne elementy anteny wykonane są z aluminium. Stalowe elementy konstrukcyjne są ocynkowane galwanicznie. Gwarantuje to wysoką odporność anteny na warunki atmosferyczne i uszkodzenia. Dodatkowo małe wymiary zapewniają mniejszą podatność na wiatr. Masz pewność, że antena posłuży Ci przez wiele lat!
Specjalnie zaprojektowana puszka antenowa pozwala na łatwy dostęp do zamontowanych wewnątrz urządzeń (symetryzator, wzmacniacz), jednocześnie doskonale je chroniąc przed wodą.

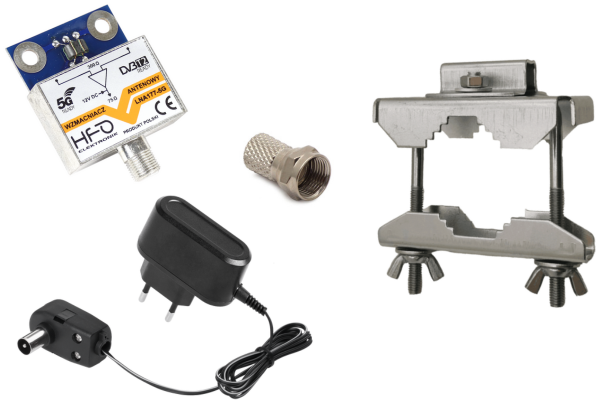

W komplecie znajdują się wzmacniacz LNA-177 w najnowszej wersji z filtrem LTE 5G, zasilacz, złącze F nakręcane oraz obejma służąca do montażu anteny do pionowej bądź poziomej rurki. W naszym sklepie możesz zakupić uchwyt lub maszt oraz przewód antenowy.
Łatwy montaż
Antena jest wstępnie zmontowana w 90%. Montaż polega na zamocowaniu dwoma wkrętami reflektora i trwa około minuty.
Do anteny pasują wszystkie standardowe płytki wzmacniaczy.
Kupujesz SPRAWDZONY POLSKI PRODUKT
Antena została zaprojektowana i wyprodukowana w Polsce oraz przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
DANE TECHNICZNE:
- Zysk [dBi]: do 39
- Kanały: 21- 48
- Pasmo [MHz]: 470 - 694
- Zamontowany wzmacniacz: LNA-177 z filtrem LTE 5G
- Stosunek promieniowania przód/tył [dB]: 10,4 –17,4
- Współczynnik fali stojącej (VSWR): ≤ 1,48
- Polaryzacja: H (V po obróceniu o 90°)
- Impedancja [Ω]: 75
- Opakowanie: folia
- Wymiary [mm]: 890x320x410

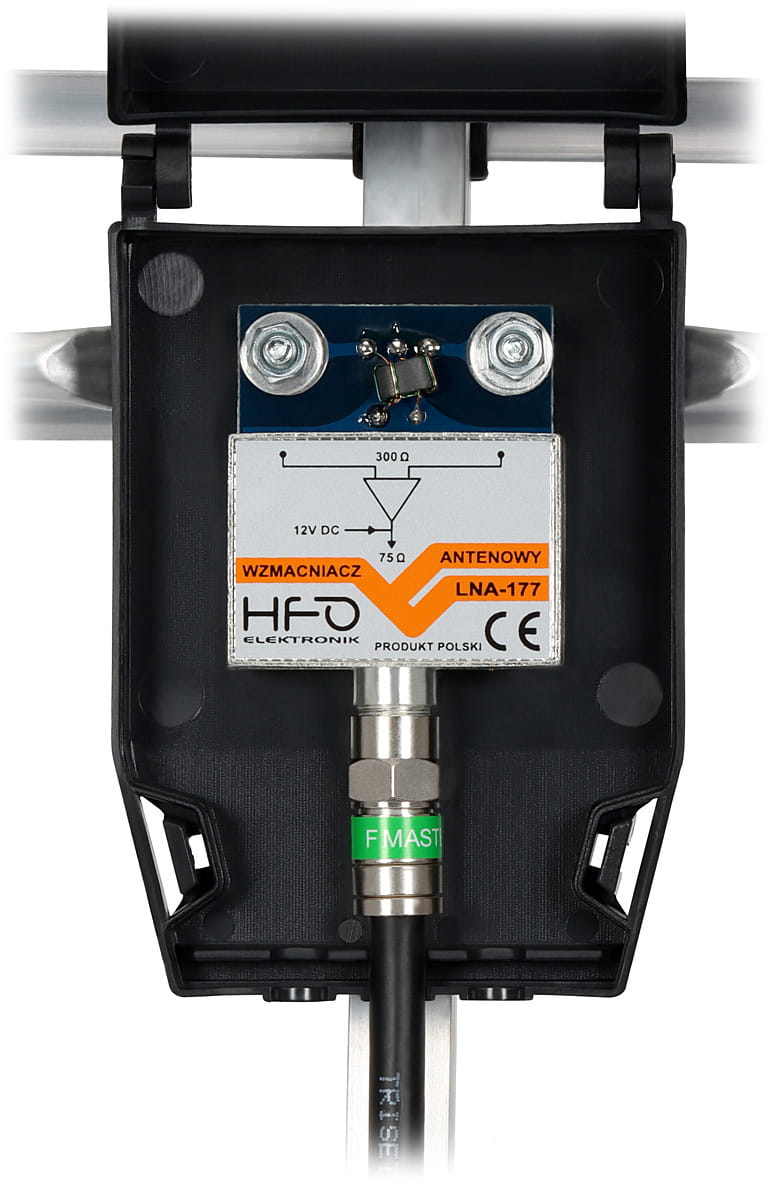

Widok wzmacniacza LNA-177 w puszce anteny.
Na zdjęciu przewód Triset-113 zewnętrzny oraz wtyk F kompresyjny Master.
Antena Dipol 16 odbiera w częstotliwościach w paśmie UHF 470-694 MHz (MUXy 1-5). Aby odbierać częstotliwości w paśmie VHF 174-230 MHz (MUX-8) należy:
- Zastosować antenę combo, w przypadku gdy w naszej lokalizacji możemy odbierać wszystkie częstotliwości (wszystkie MUXy) z tej samej stacji nadawczej. Anteny combo znajdziesz TUTAJ.
- Zastosować dodatkową antenę VHF oraz zwrotnicę w przypadku, gdy w naszej lokalizacji będziemy odbierać częstotliwości UHF (MUXy 1-5) i VHF (MUX-8) z dwóch różnych stacji nadawczych/kierunków.
Do określenia stacji nadawczych dla swojej lokalizacji należy skorzystać z map Emitel: https://emimaps.emitel.pl/

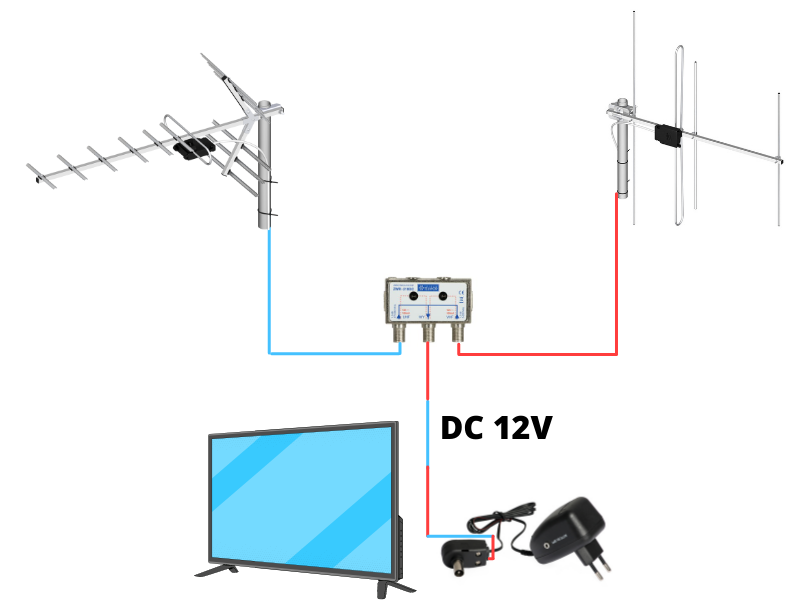

Schemat zastosowania anteny Dipol 16 ze wzmacniaczem (UHF) i Dipol 4 (VHF) oraz zwrotnicy
ZWR-210DC Telmor (umożliwia zasilanie przedwzmacniaczy antenowych).
Dane techniczne
| Zysk [dBi] | 40 - 47 |
| Rodzaj | Aktywne |
| Typ | Anteny zewnętrzne |
| Typ anteny | Anteny DVB-T2 |
