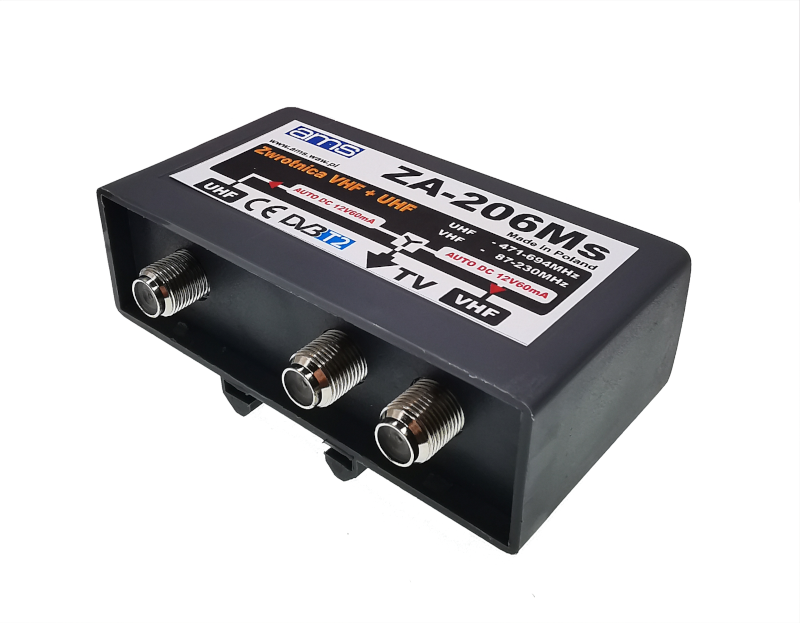

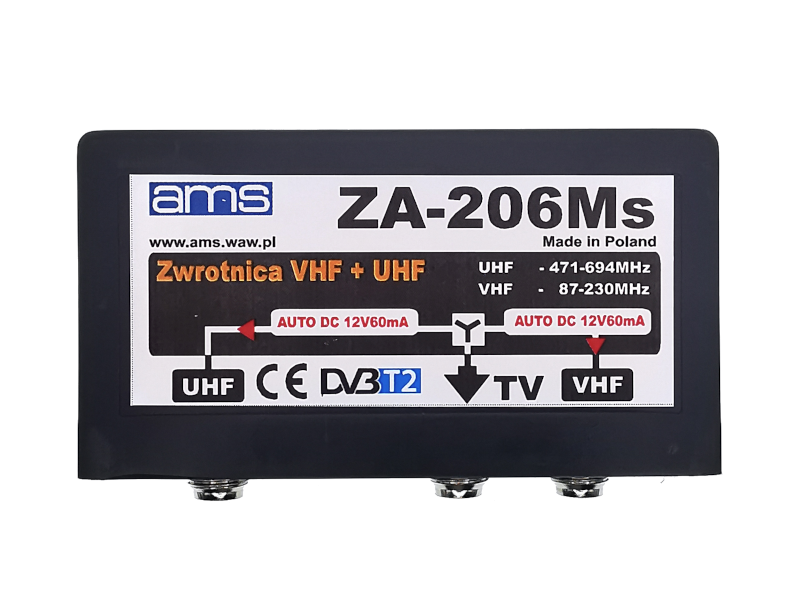

Zwrotnica antenowa ZA-206Ms VHF/UHF AMS
Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz
PRODUKT POLSKI
Cechy wyróżniające:
- ekranowana obudowa
- wbudowany filtr LTE 5G
- osłony gumowe na wtyki F
- montaż na maszcie za pomocą opaski zaciskowej
- posiada w każdej gałęzi układ umożliwiający automatyczne przekazanie zasilania do wzmacniaczy.
Zwrotnica ZA-206Ms dwuwejściowa stosowana jest jako element sumujący sygnały z dwóch anten: VHF (87-230 MHz) oraz UHF (471-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.
Zwrotnica ZA-206Ms przeznaczona jest do pracy w otwartej przestrzeni.
Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.
ZA-206Ms umożliwia przesłanie zasilania do wzmacniacza montowanego w puszce anteny. Zasilanie przekazywane jest w torach sygnałowych, w których wykryty został wzmacniacz. W sytuacji, gdy dana antena wyposażona jest w symetryzator, napięcie nie zostanie podane.
Zwrotnica wyposażona w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).
W komplecie znajdują się:

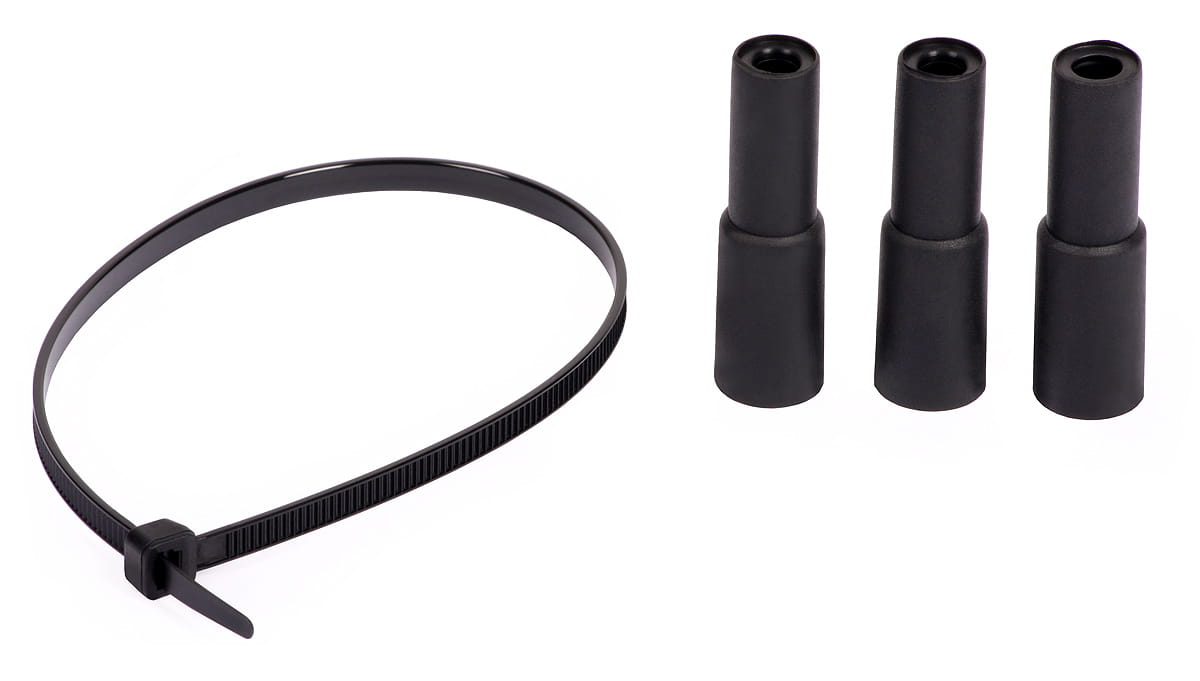

Gumowe osłonki zabezpieczające złącza F przed dostępem wody
3 złącza typu F do podłączenia przewodów
Przykłady zastosowania zwrotnicy:

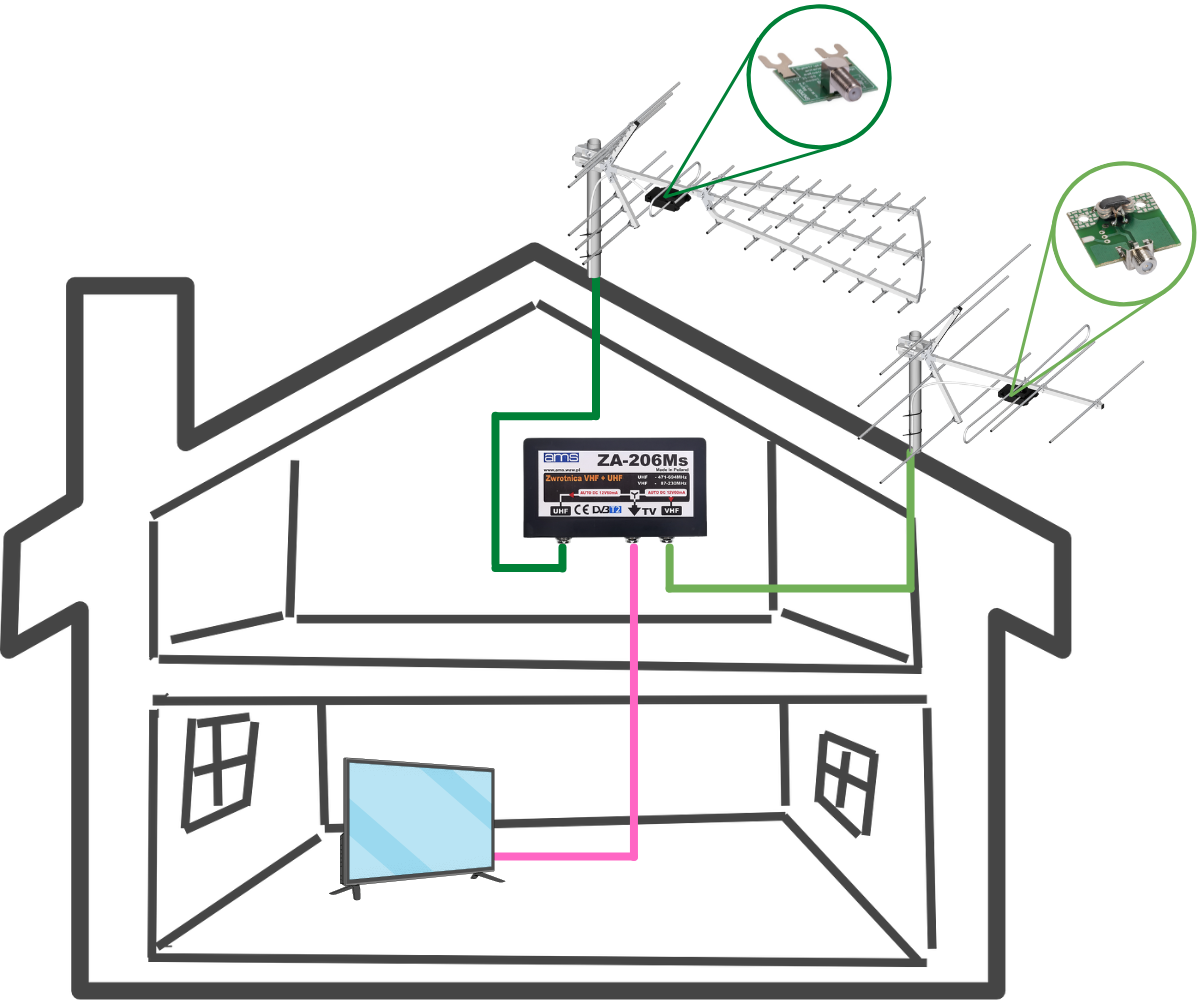

1. Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych: VHF / UHF do jednego telewizora.

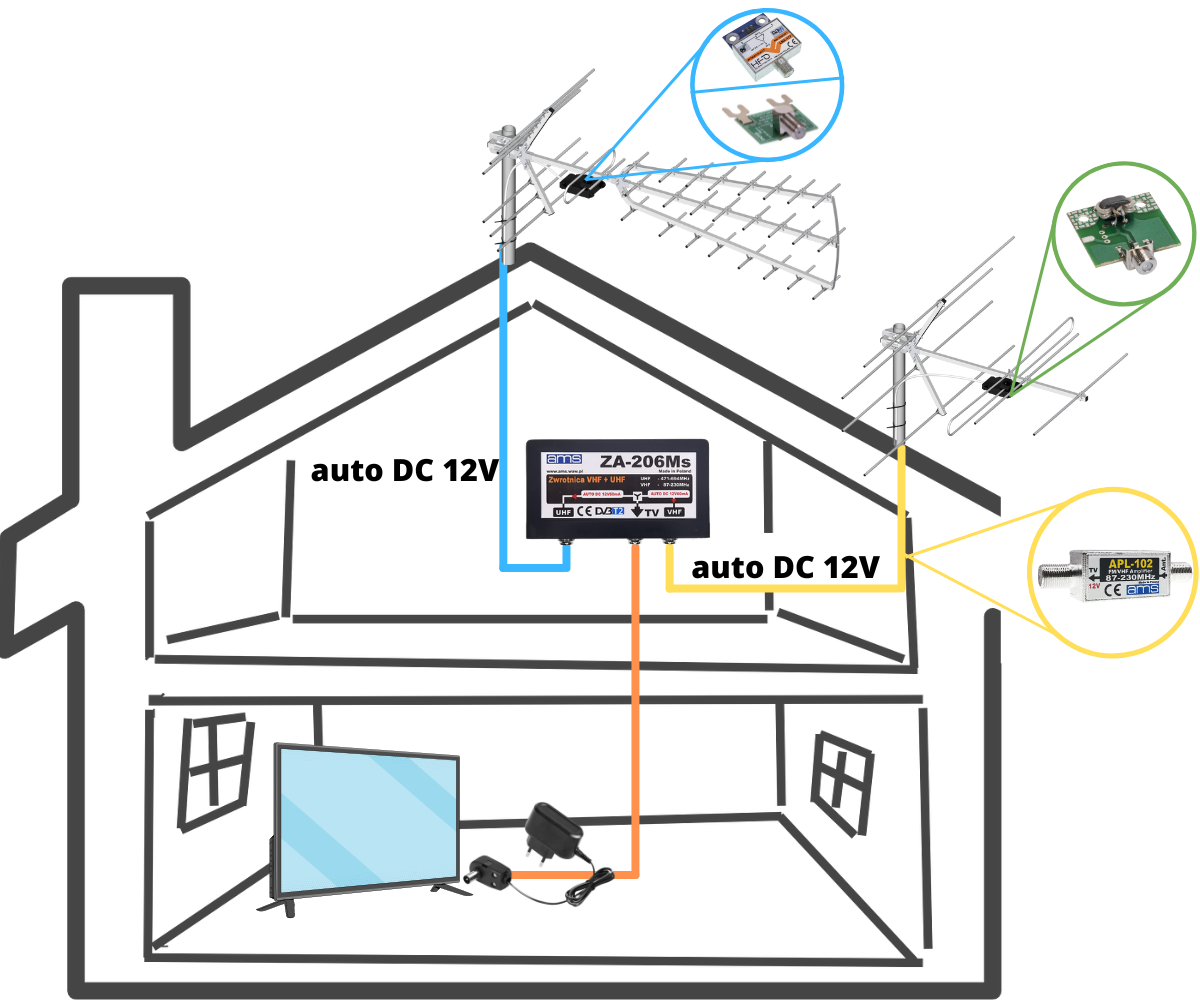

2. Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych lub aktywnych: VHF / UHF do jednego telewizora. Przy telewizorze konieczny jest zasilacz. Zwrotnica automatycznie wykrywa czy w antenie jest wzmacniacz czy symetryzator i podaje lub blokuje napięcie 12V od zasilacza. Wzmacniacz można zastosować do obydwu anten lub do jednej. W przypadku zastosowania wzmacniaczy w obydwu antenach zaleca się zasilacz mocniejszy niż 100mA.

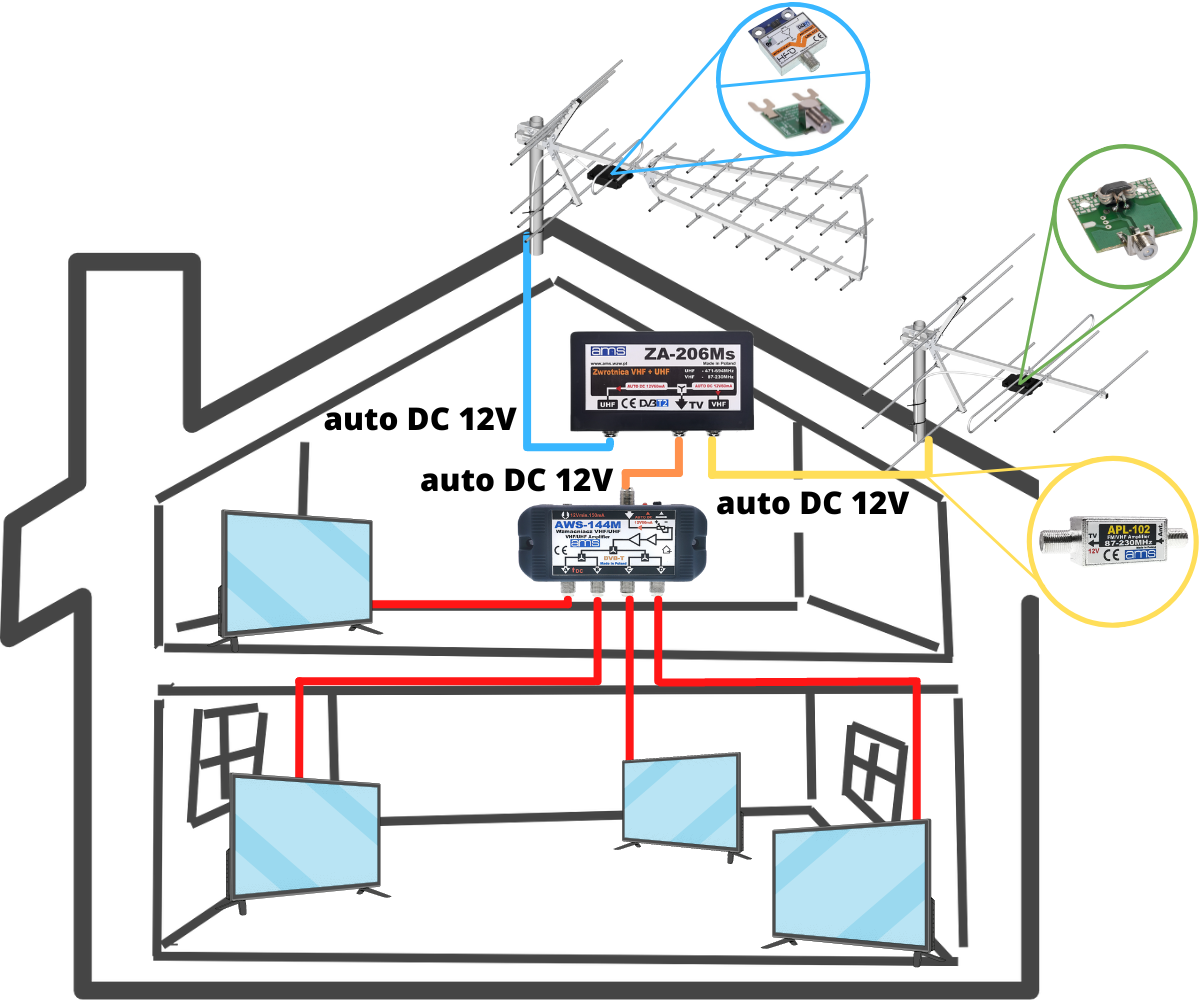

3. Schemat podłączania dwóch anten pasywnych lub aktywnych: VHF / UHF do 4 telewizorów przy zastosowaniu AWS-144. W antenach można zastosować wzmacniacze lub same symetryzatory. Zarówno zwrotnica jak i AWS-144 automatycznie wykrywają czy w danej antenie jest wzmacniacz czy symetryzator i odpowiednio podają lub blokują zasilanie 12V. W przypadku zastosowaniu wzmacniaczy w obydwu antenach zaleca się zasilacz mocniejszy niż 100mA.
Dane techniczne:
Ilość wejść / wyjść: 2 / 1
Wejściowe zakresy częstotliwości:
- pasmo VHF: 87-230 MHz
- pasmo UHF: 471-694 MHz
Tłumienie przepustowe: 1 +/-0,5 dB
Separacja wejść: VHF/UHF>40 dB
R wej. i wyj. Gniazda F: 75 Om
Auto DC 12V: wej.VHF/UHF 60mA
