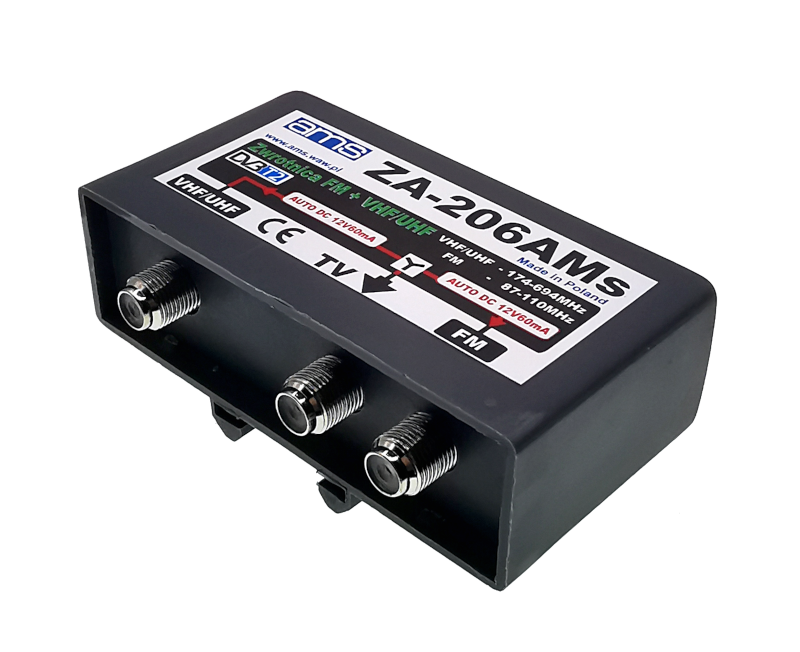

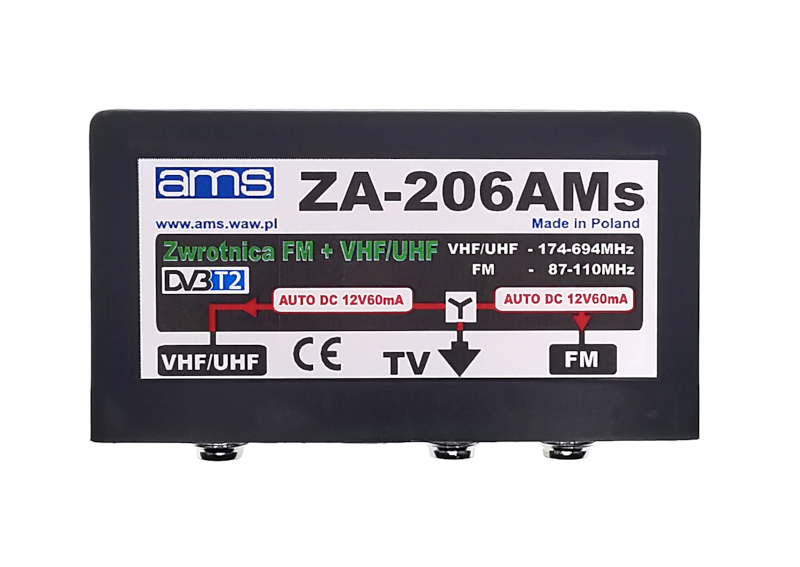

Zwrotnica antenowa ZA-206AMs FM/VHF+UHF MUX8 AMS

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz

PRODUKT POLSKI

Cechy wyróżniające:

• ekranowana obudowa
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• posiada w każdej gałęzi układ umożliwiający automatyczne przekazanie zasilania do wzmacniaczy.

Zwrotnica ZA-206AMs dwuwejściowa stosowana jest jako element sumujący sygnały z dwóch anten: FM (87-110 MHz) oraz DVB-T (174-230 MHz / 471-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.

Zwrotnica ZA-206AMs przeznaczona jest do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.

Do zestawu dołączone są gumowe osłonki zabezpieczające złącza F przed dostępem wody.

AUTO DC

ZA-206AMs umożliwia przesłanie zasilania do wzmacniacza montowanego w puszce anteny. Zasilanie przekazywane jest w torach sygnałowych, w których wykryty został wzmacniacz. W sytuacji, gdy dana antena wyposażona jest w symetryzator, napięcie nie zostanie podane.

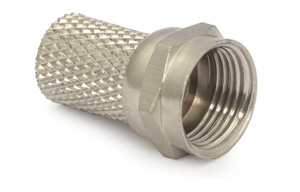

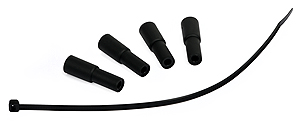

W komplecie znajdują się:

Przykłady zastosowania zwrotnicy:

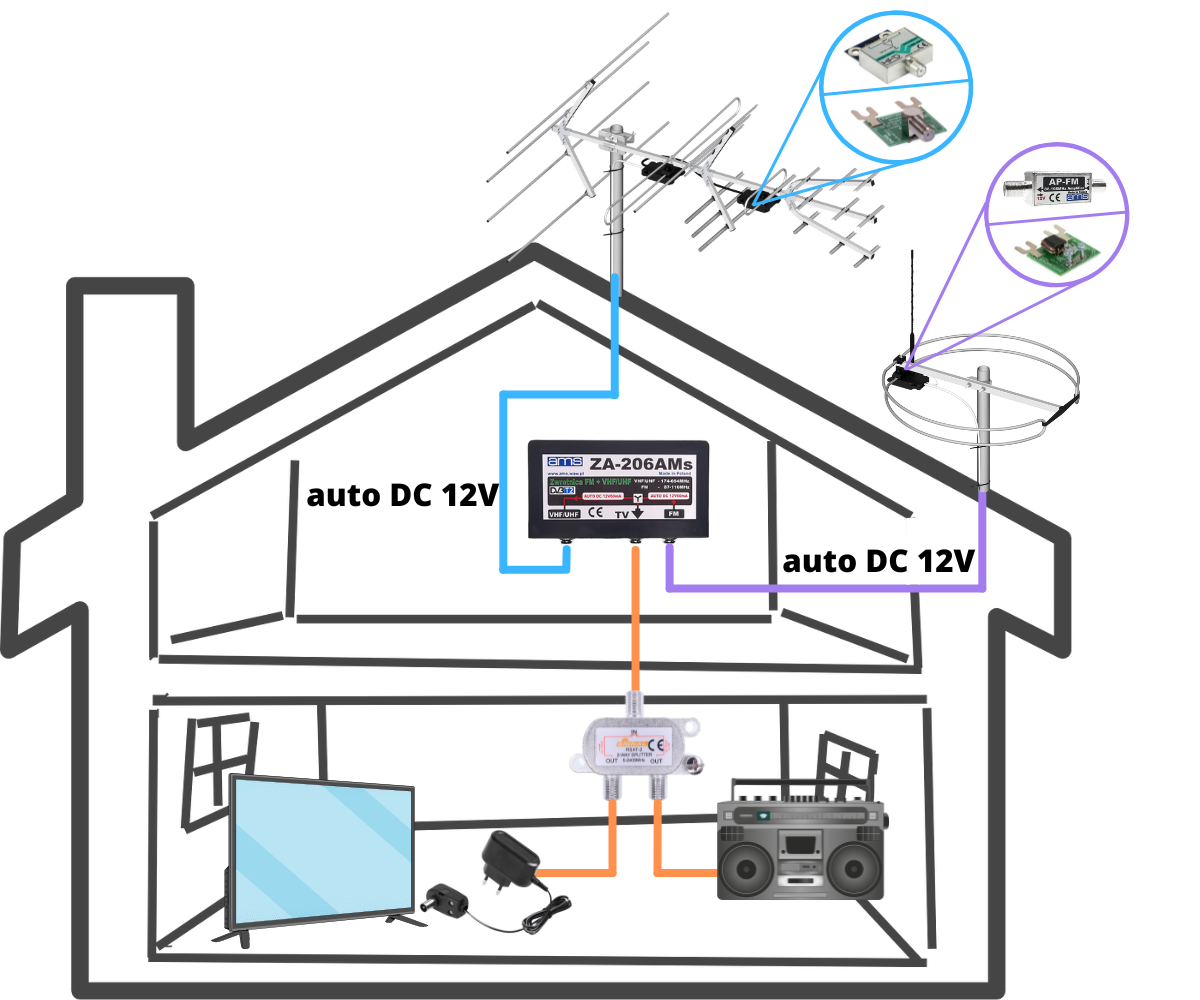

1. Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych: anteny szerokopasmowej (UHF/VHF) i anteny radiowej FM do jednego telewizora. Zsumowany sygnał z anten najlepiej rozdzielić za pomocą gniazda końcowego RTV aby podłączyć telewizor i radio.

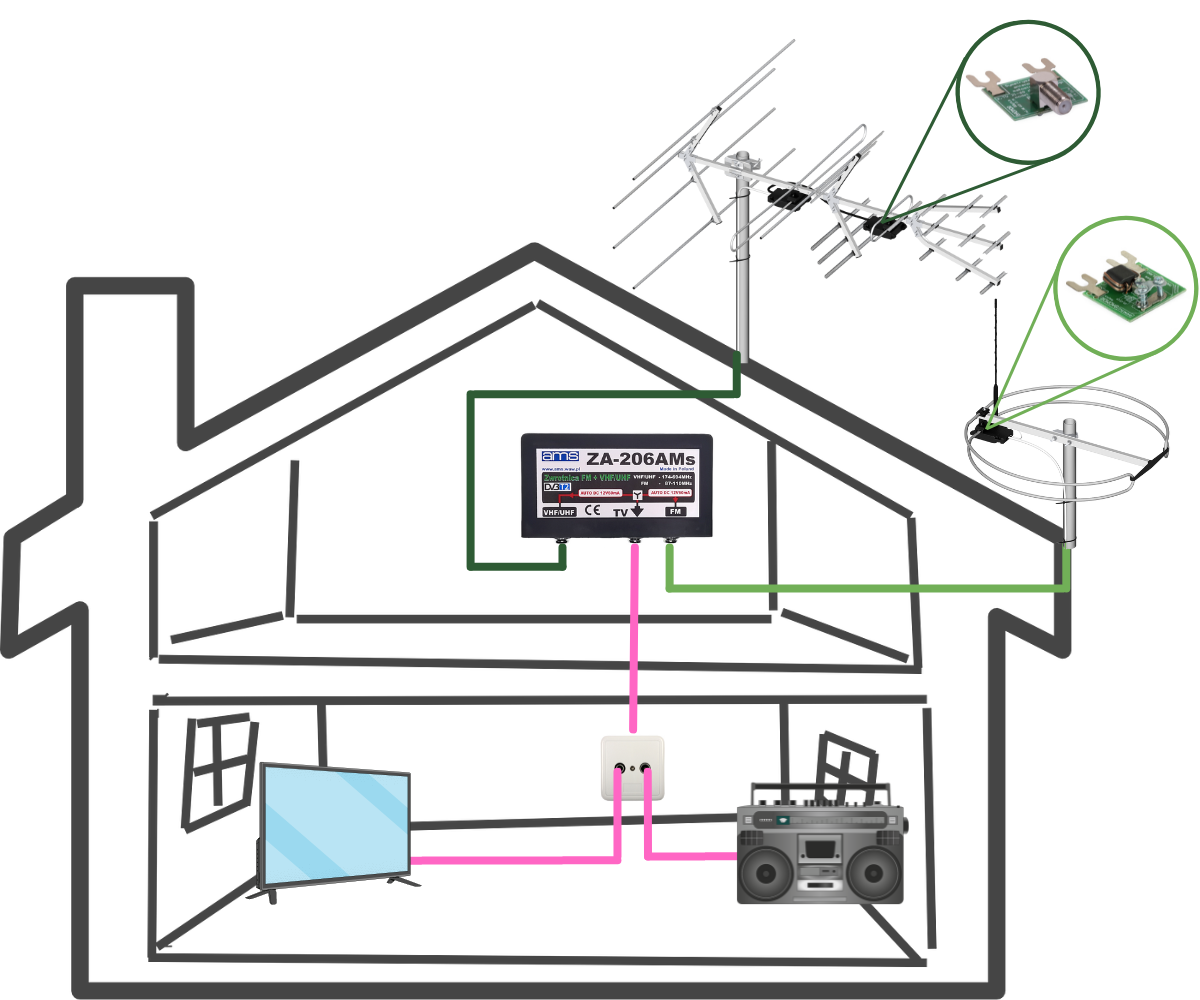

2. Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych lub aktywnych: anteny szerokopasmowej (UHF/VHF) i anteny radiowej FM do jednego telewizora. Zwrotnica przepuszcza automatycznie zasilanie do obydwu anten w związku z czym można do nich zamontować wzmacniacze. Przy telewizorze konieczny jest zasilacz. W przypadku gdy zastosujemy wzmacniacz do obydwu anten to konieczny będzie mocniejszy zasilacz niż standardowy 100mA.

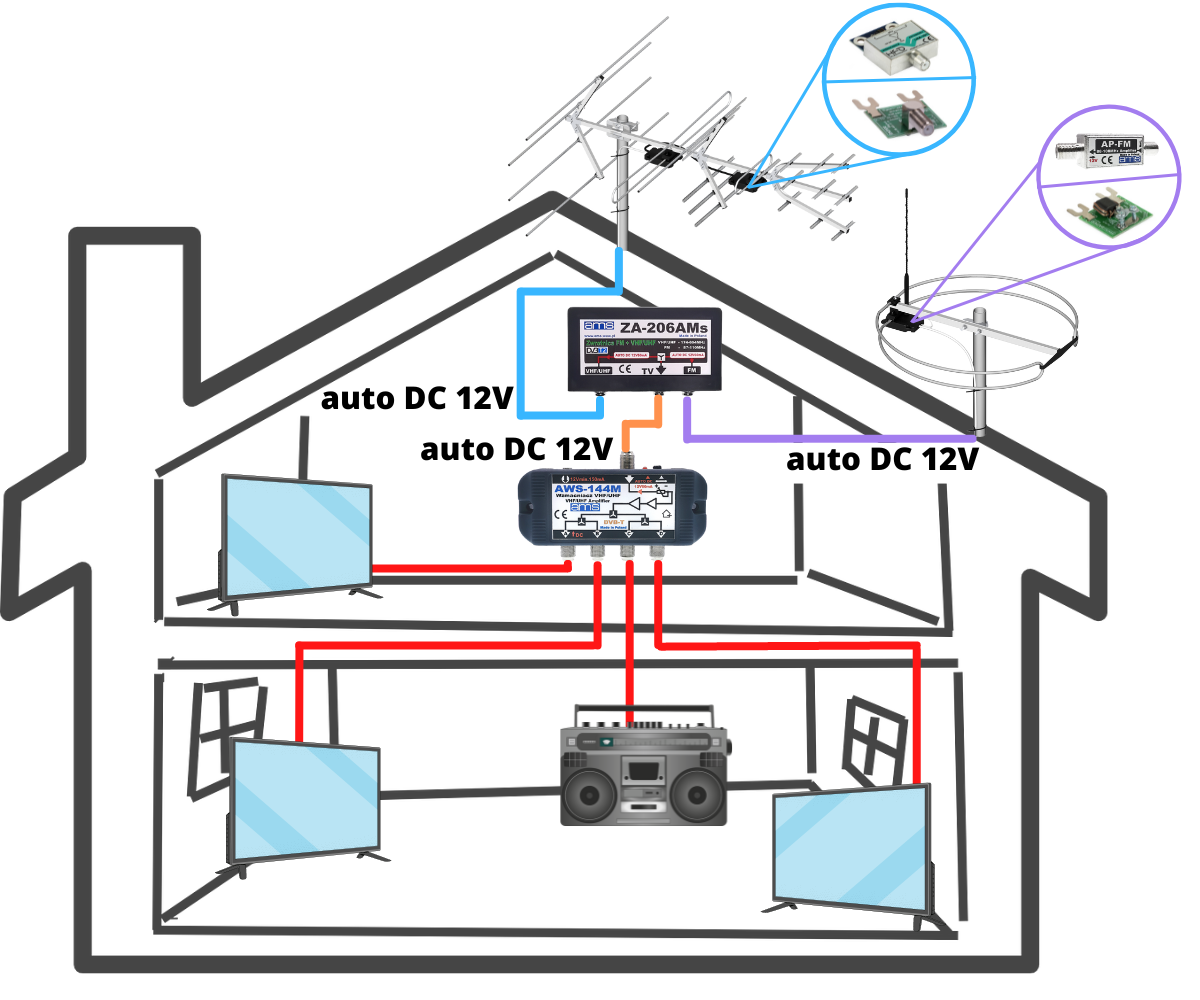

3. Schemat zastosowania zwrotnicy do połączenia dwóch anten: anteny szerokopasmowej (UHF/VHF) i anteny radiowej FM do 3 telewizorów i radia przy zastosowaniu AWS-144. W obydwu antenach można zastosować wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.

Dane techniczne:

Ilość wejść / wyjść: 2 / 1

Wejściowe zakresy częstotliwości:

• pasmo FM: 87-110 MHz
• pasmo VHF/UHF: 174-694 MHz

Tłumienie przepustowe + / - 0,5: 1dB (FM/VHF/UHF)

Separacja wejść: => 40 dB

R wej. i wyj. Gniazda F: 75 Om

Auto DC 12V max. pobór prądu [wej. mA]: VHF/UHF: 60, FM: 60
