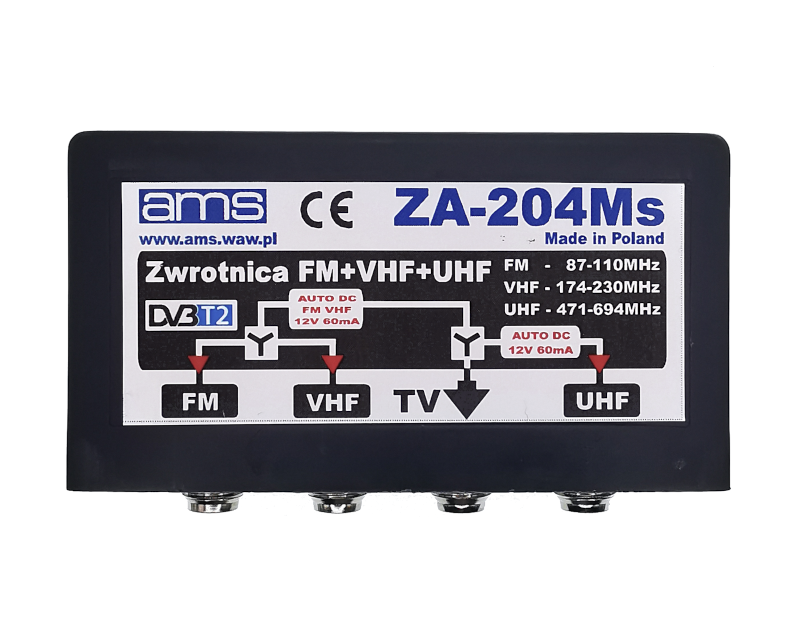

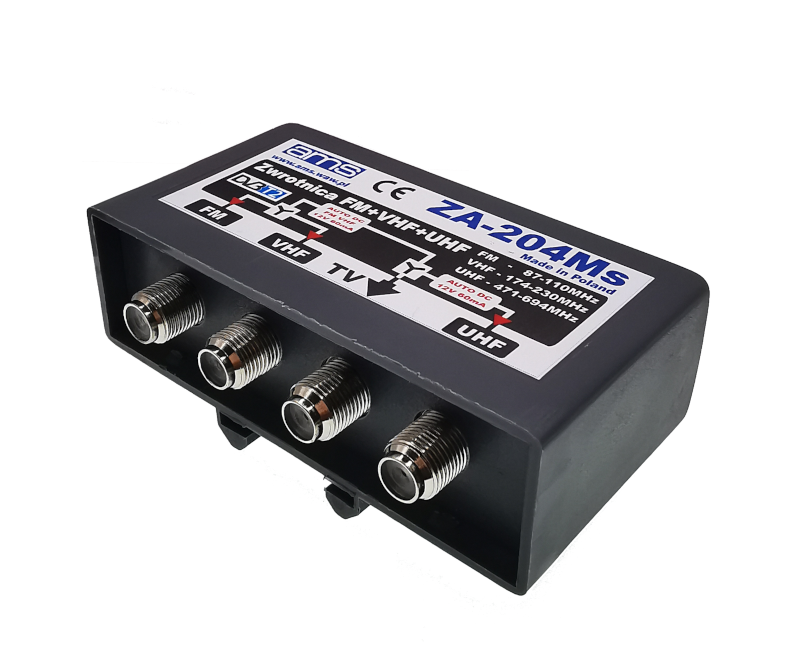

Zwrotnica antenowa ZA-204Ms FM/VHF/UHF AMS

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz

PRODUKT POLSKI

Cechy wyróżniające:

• ekranowana obudowa
• tłumienie sygnału LTE
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• posiada w każdej gałęzi układ umożliwiający automatyczne przekazanie zasilania do wzmacniaczy.

Zwrotnica ZA-204Ms trzywejściowa stosowana jest jako element sumujący sygnały z trzech anten: FM (87-110 MHz), VHF (174-230 MHz) oraz UHF (471-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.

Zwrotnica ZA-204Ms przeznaczona jest do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.

ZA-204Ms umożliwia przesłanie zasilania do wzmacniacza montowanego w puszce anteny. Zasilanie przekazywane jest w torach sygnałowych, w których wykryty został wzmacniacz. W sytuacji, gdy dana antena wyposażona jest w symetryzator, napięcie nie zostanie podane.

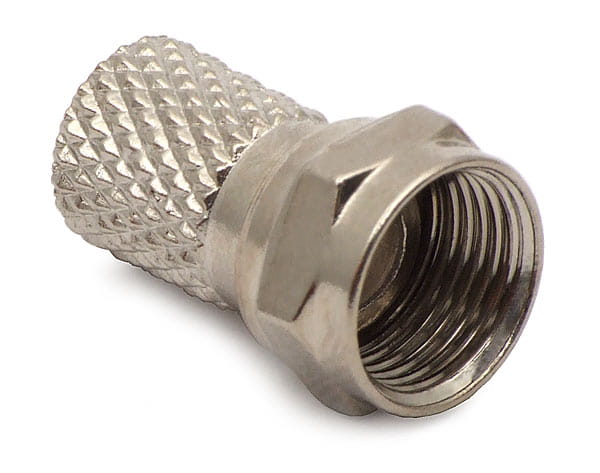

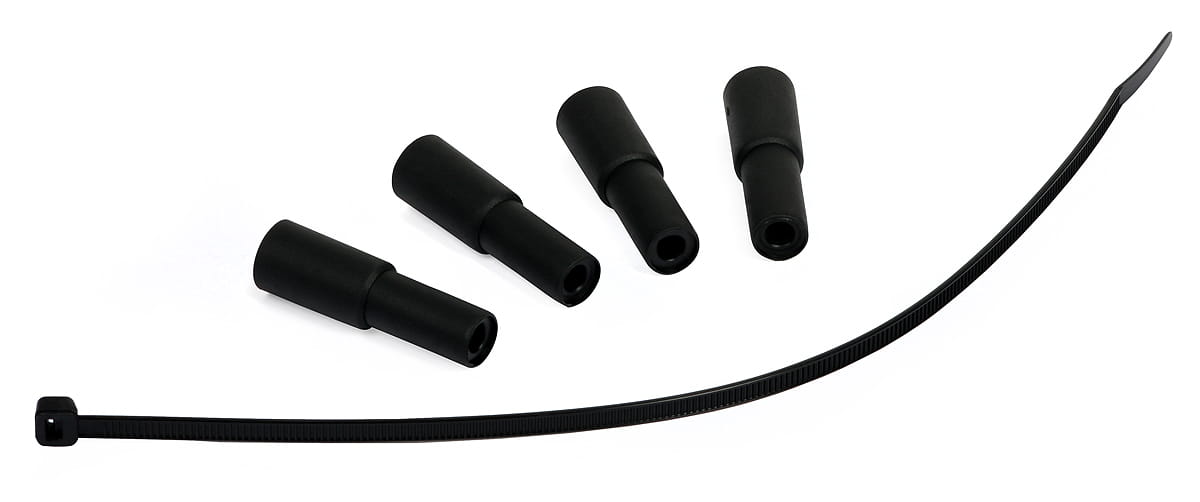

W komplecie znajdują się:

Przykłady zastosowania zwrotnicy:

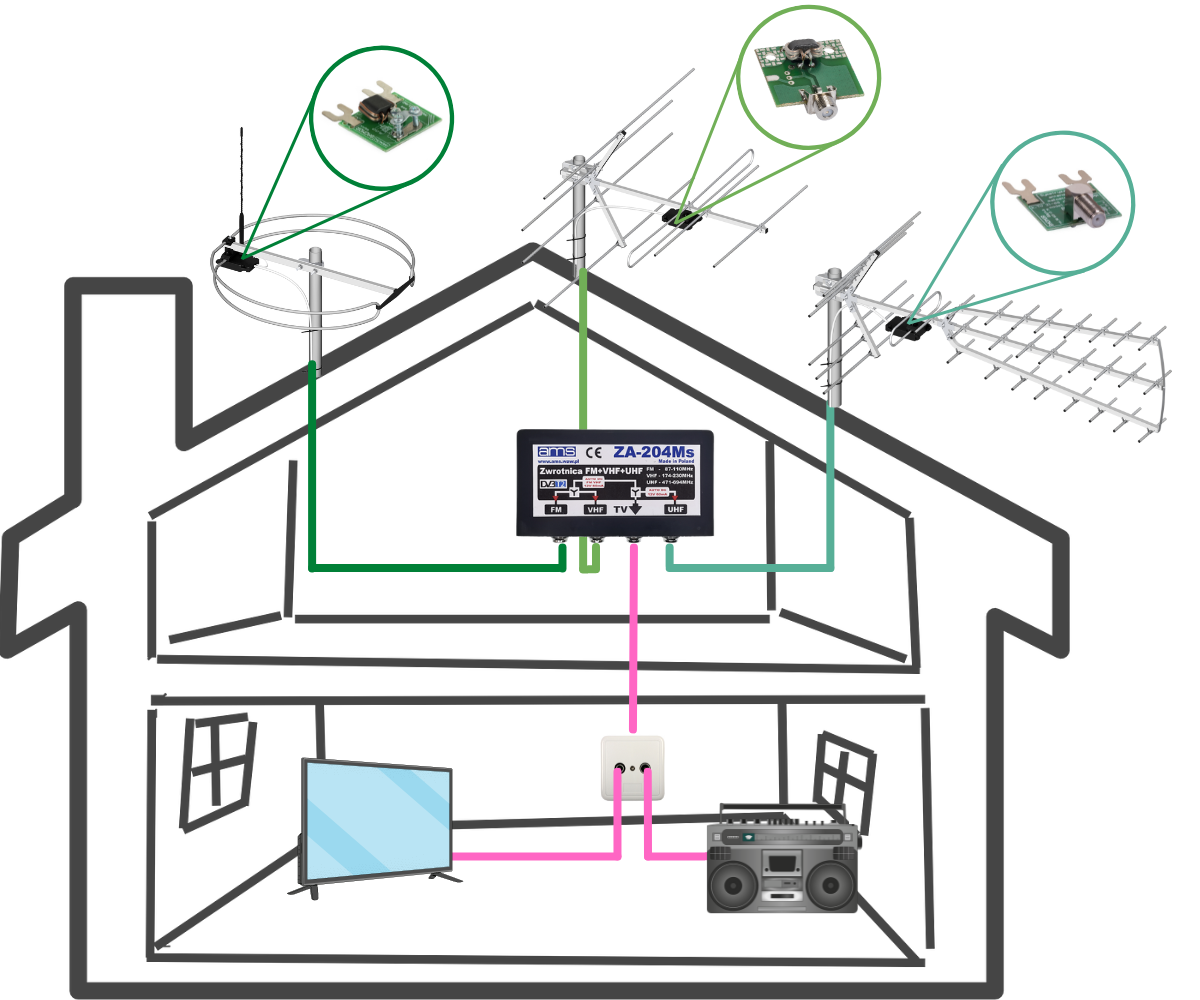

1. Schemat zastosowania zwrotnicy do połączenia anten pasywnych: FM / VHF / UHF do telewizora i radia. Zsumowany sygnał z anten najlepiej rozdzielić za pomocą gniazda końcowego RTV aby podłączyć telewizor i radio.

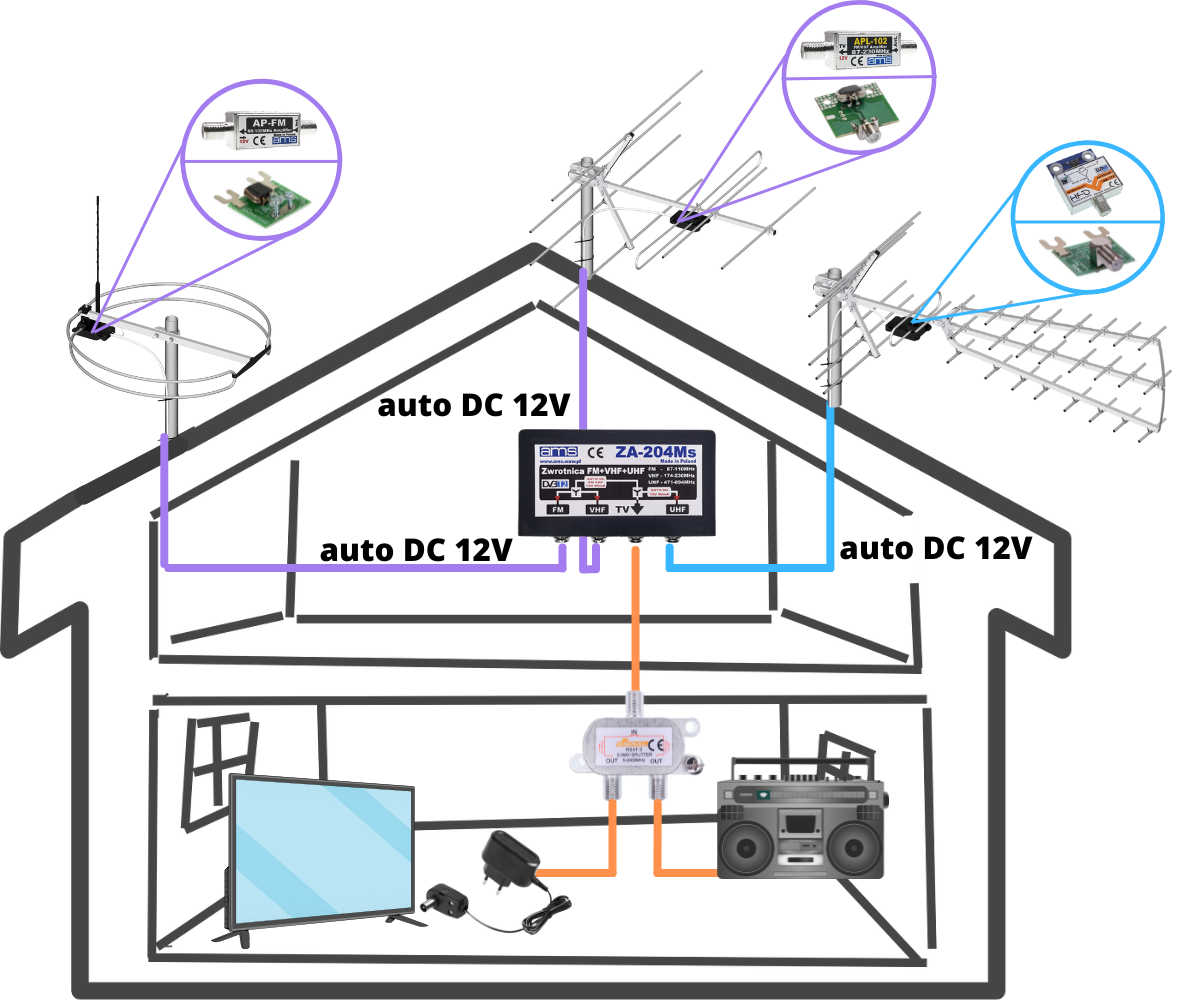

2. Schemat zastosowania zwrotnicy do połączenia anten: FM / VHF / UHF do telewizora i radia. Zwrotnica automatycznie przepuszcza napięcie do każdej anteny w związku z czym do dowolnej anteny możemy zastosować wzmacniacz  Przy telewizorze konieczny jest wtedy zasilacz. W takim układzie do rozdzielenia sygnału na telewizor i radio trzeba użyć rozgałęźnika przepuszczającego napięcie. Jeśli zastosujemy wzmacniacz do więcej niż jednej anteny to konieczny będzie mocniejszy zasilacz (200 - 300 mA).

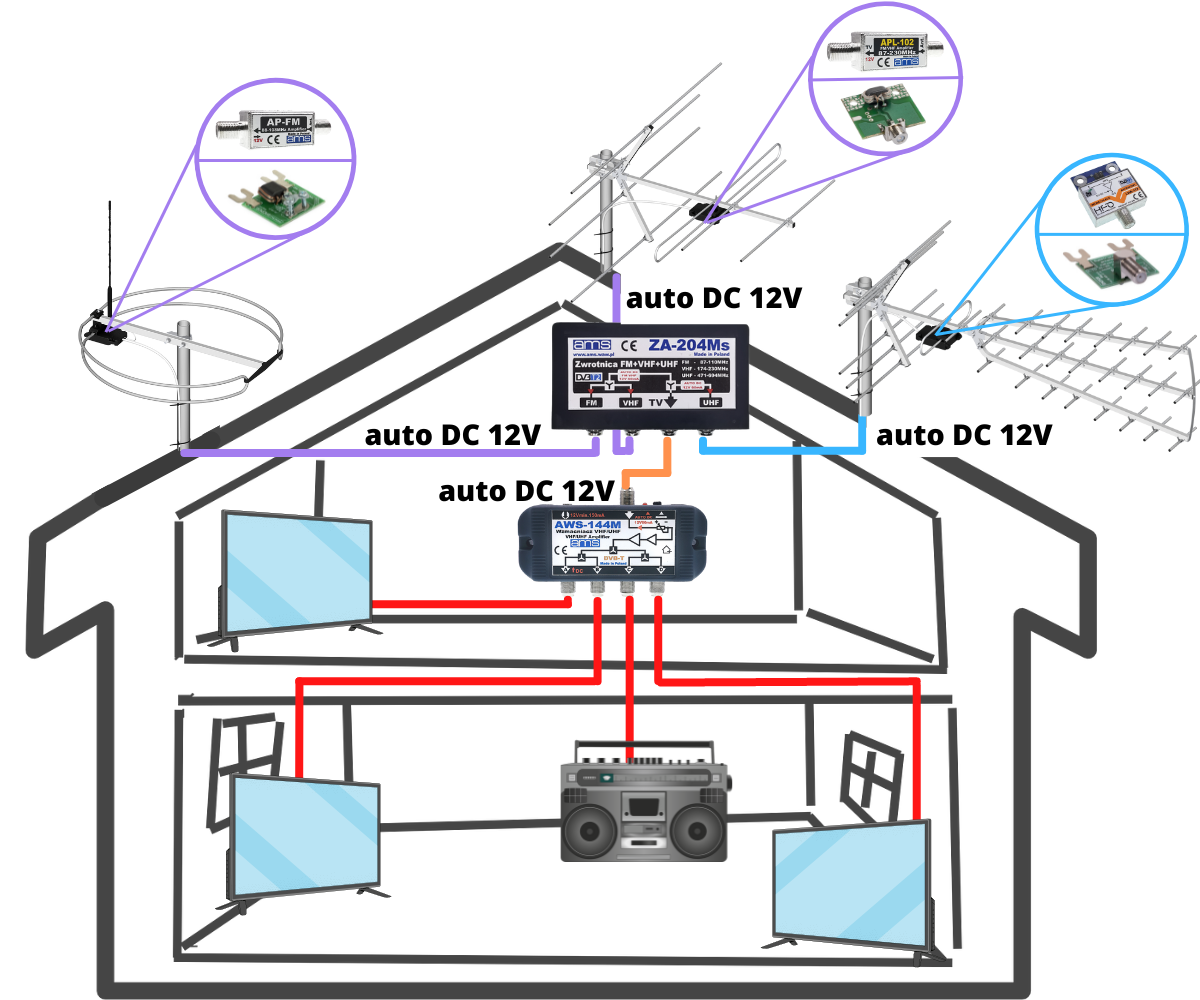

3. Schemat zastosowania zwrotnicy do połączenia trzech anten: VHF / UHF / FM do 3 telewizorów i radia przy zastosowaniu AWS-144. W każdej antenie może zostać zamontowany wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.

Dane techniczne:

Ilość wejść / wyjść: 3 / 1

Wejściowe zakresy częstotliwości:

• pasmo FM: 87-110 MHz; Tłumienie przepustowe (dB) 1 +/-0,5
• pasmo VHF: 174-230 MHz; Tłumienie przepustowe (dB) 1 +/-0,5
• pasmo UHF: 471-694 MHz; Tłumienie przepustowe (dB)  1 +/-0,5

Separacja wejść FM-VHF/UHF: =>40 dB

R wej. i wyj. Gniazda F: 75 Om

AUTO DC 12V max.pobór prądu wej. mA: 60 (FM/VHF/UHF)
