Zwrotnica antenowa ZA-106Ms VHF/UHF AMS

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz

PRODUKT POLSKI

Cechy wyróżniające:

• ekranowana obudowa
• wbudowany filtr LTE 5G
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• przejście prądowe w torze UHF (maks. 24 V/250 mA)

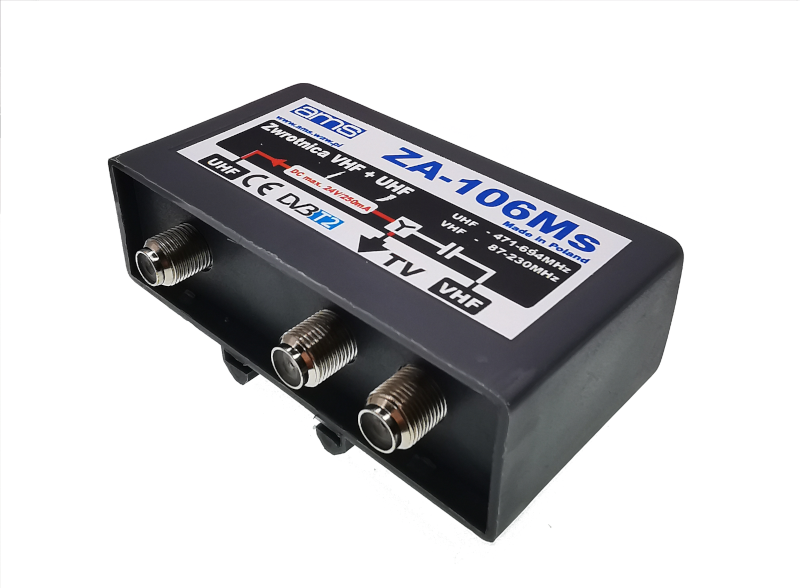

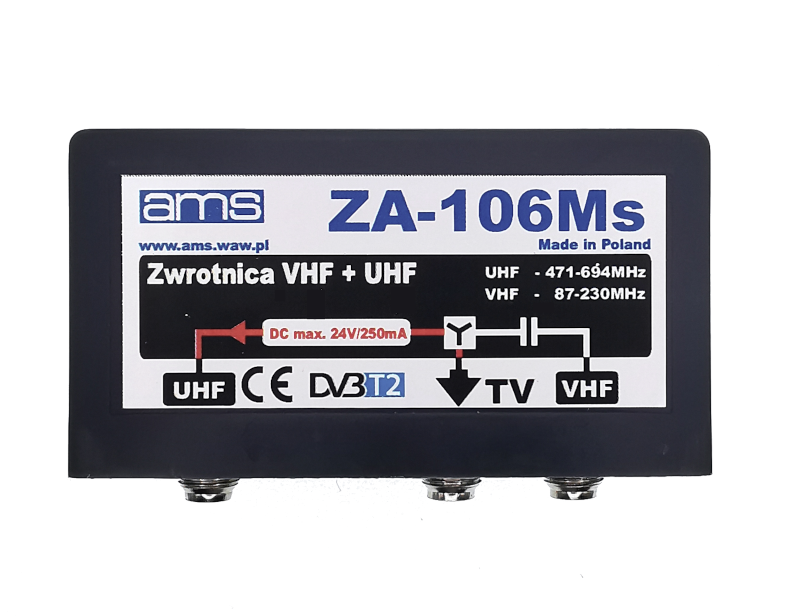

Urządzenie ZA-106Ms jest masztową zwrotnicą sumującą sygnały z dwóch anten: VHF (87-230 MHz) oraz UHF (470-694 MHz).

Zwrotnica ZA-106Ms jest przystosowana do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.

Zwrotnica wyposażona w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).

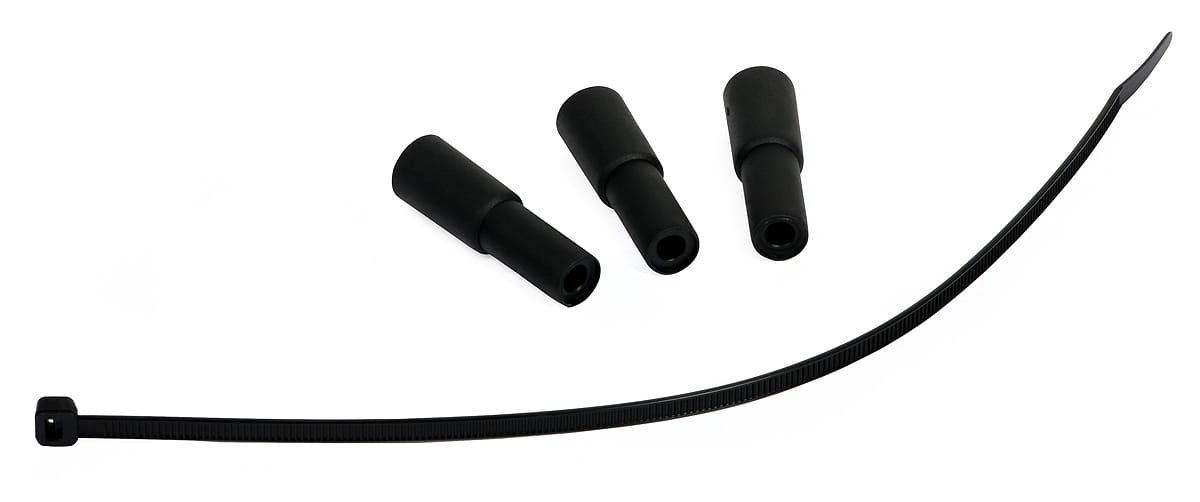

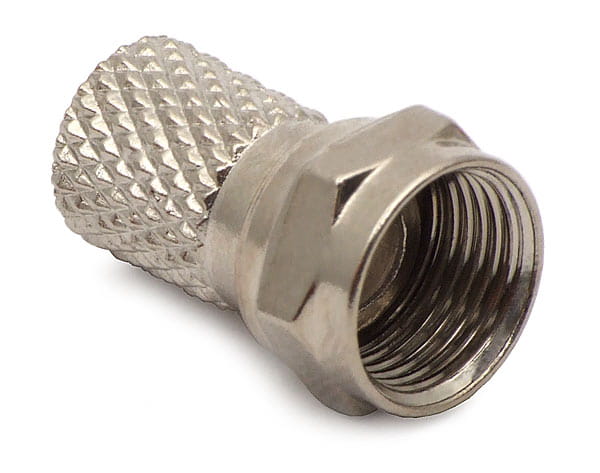

W komplecie znajdują się:

Przykłady zastosowania zwrotnicy:

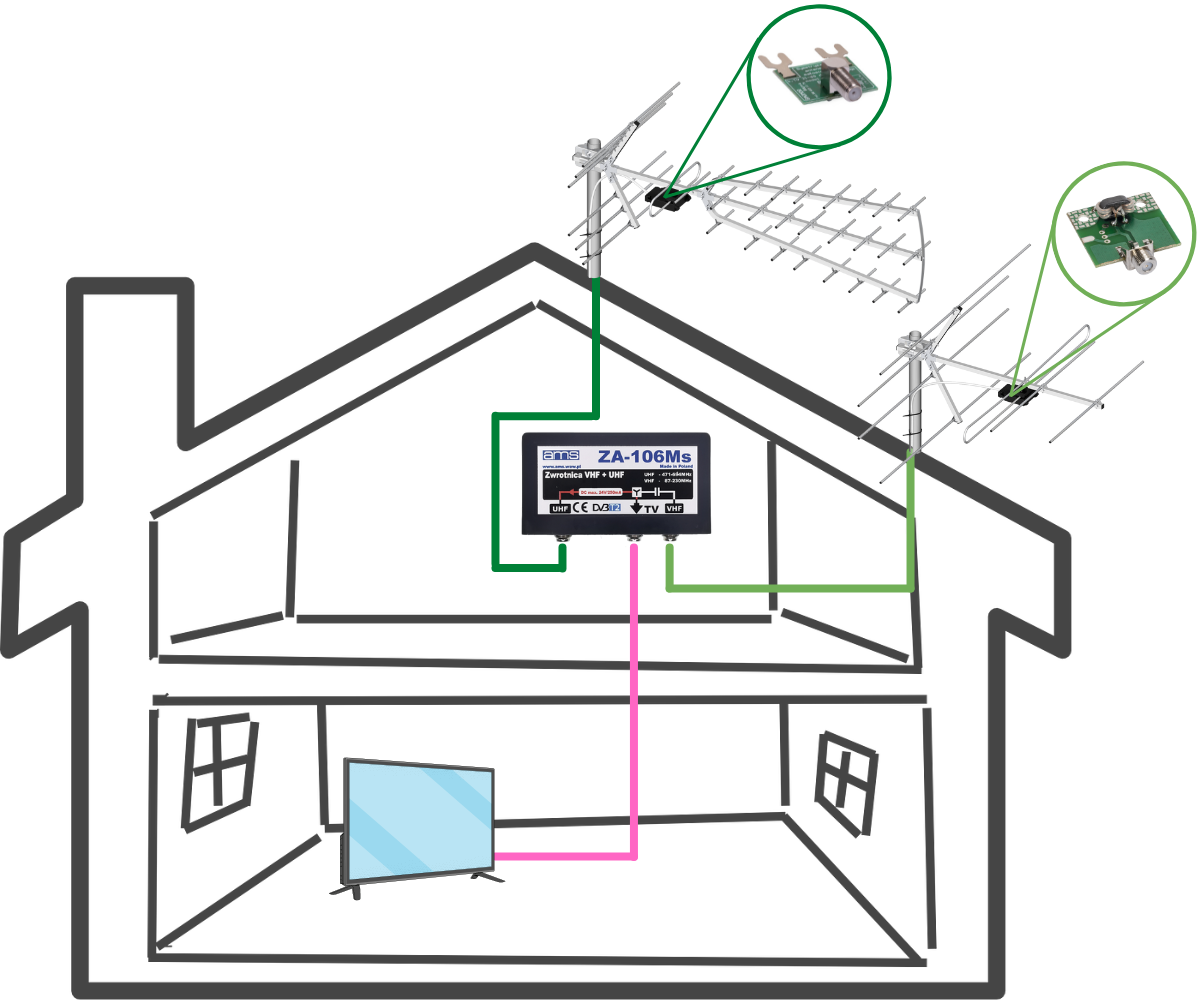

1. Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych: VHF / UHF do jednego telewizora.

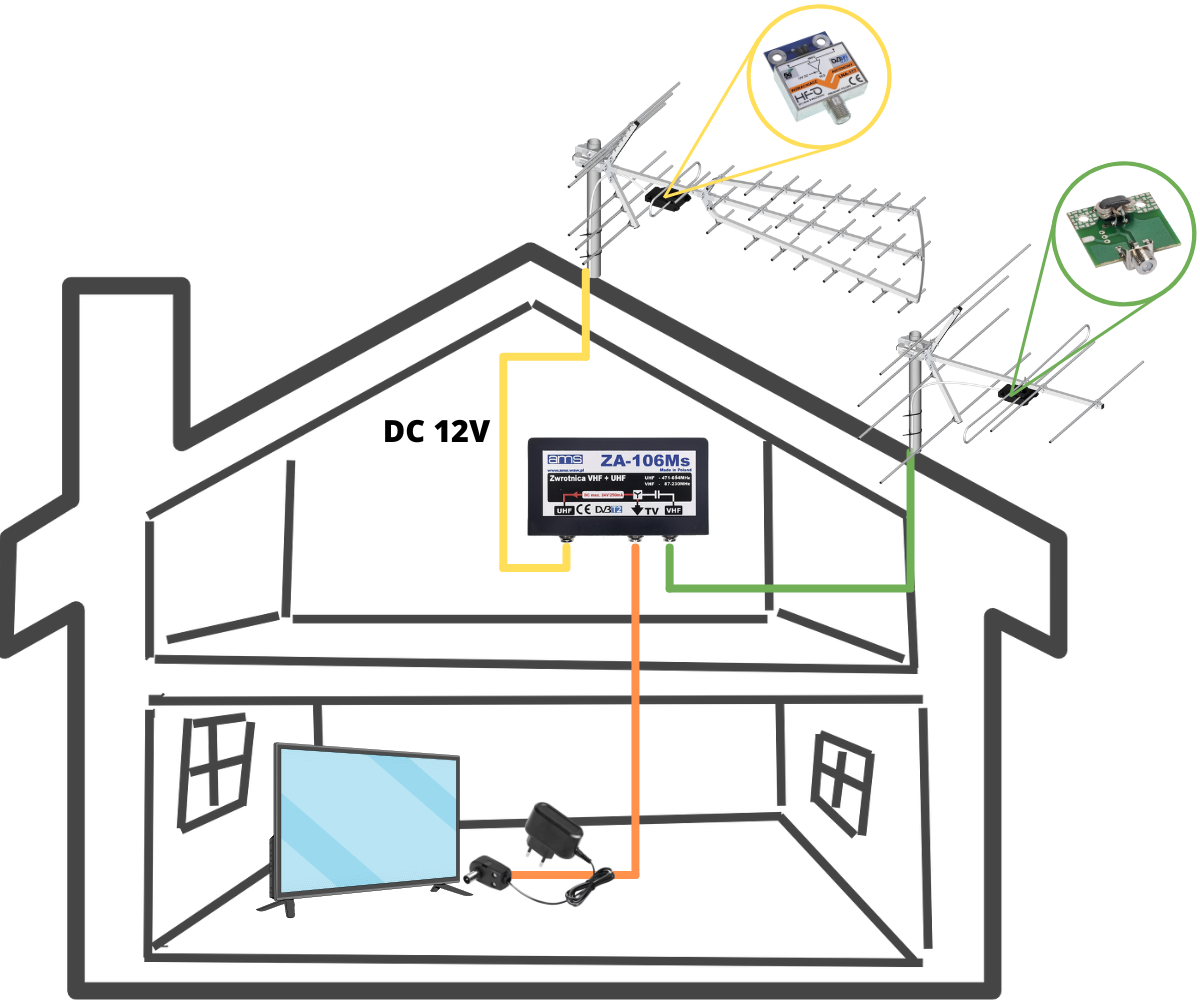

2. Schemat zastosowania zwrotnicy do połączenia dwóch anten: VHF z symetryzatorem / UHF ze wzmacniaczem do jednego telewizora. Przy telewizorze konieczny jest zasilacz. Zwrotnica przepuszcza napięcie do wzmacniacza w antenie UHF natomiast do anteny VHF napięcie jest blokowane.

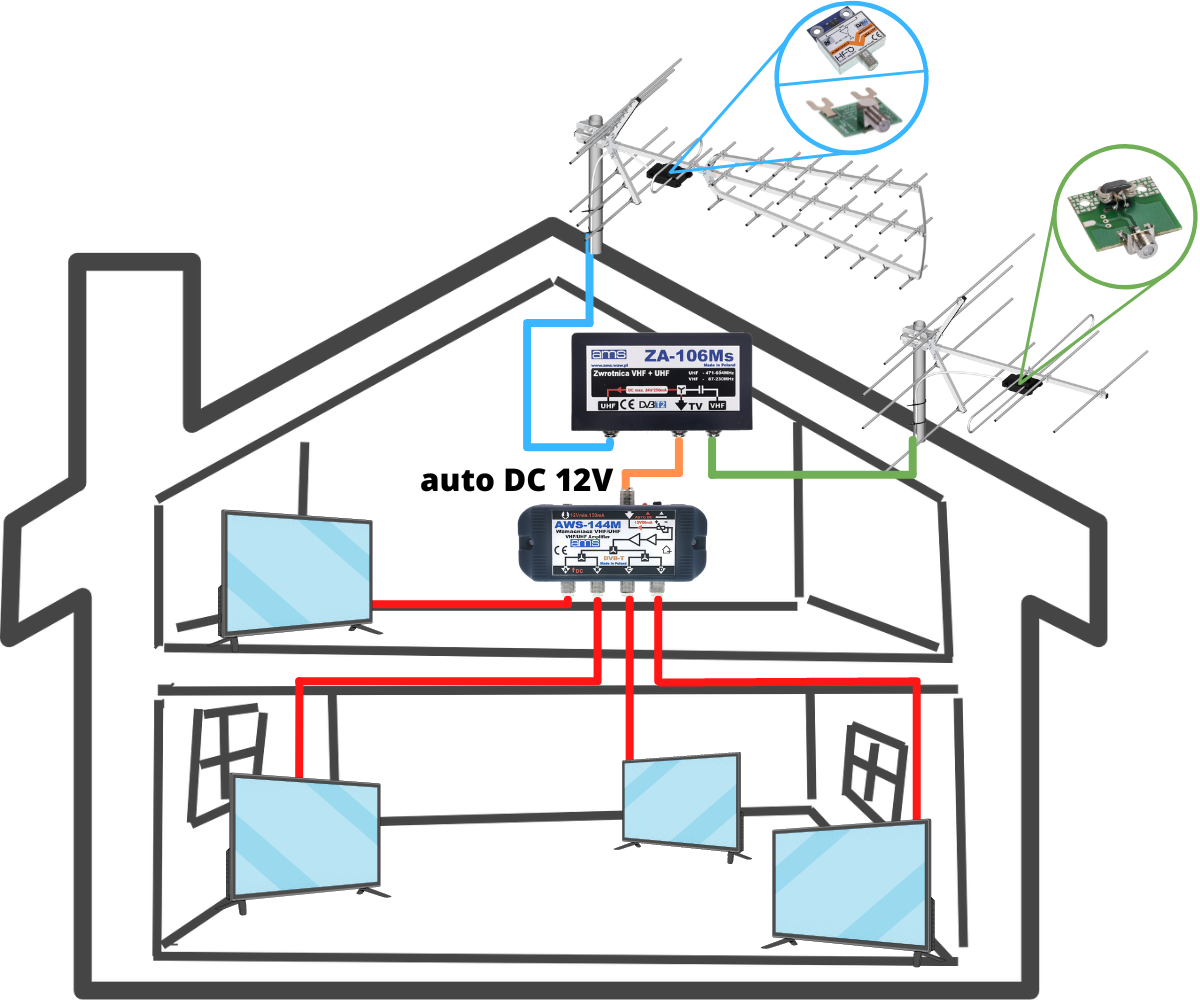

3. Schemat zastosowania zwrotnicy do połączenia dwóch anten: VHF / UHF do 4 telewizorów przy zastosowaniu AWS-144. W antenie UHF może zostać zamontowany wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.

Dane techniczne:

Ilość wejść / wyjść: 2 / 1

Wejściowe zakresy częstotliwości:

• pasmo VHF: 87-230 MHz
• pasmo UHF: 471-694 MHz

Tłumienie przepustowe (+ / - 0,5dB): 1 dB

Separacja: >35 dB (VHF/UHF)

R wej. i wyj. Gniazdo F: 75 Om

Przejście składowej stałej U max.24V: wej. UHF 250 mA
