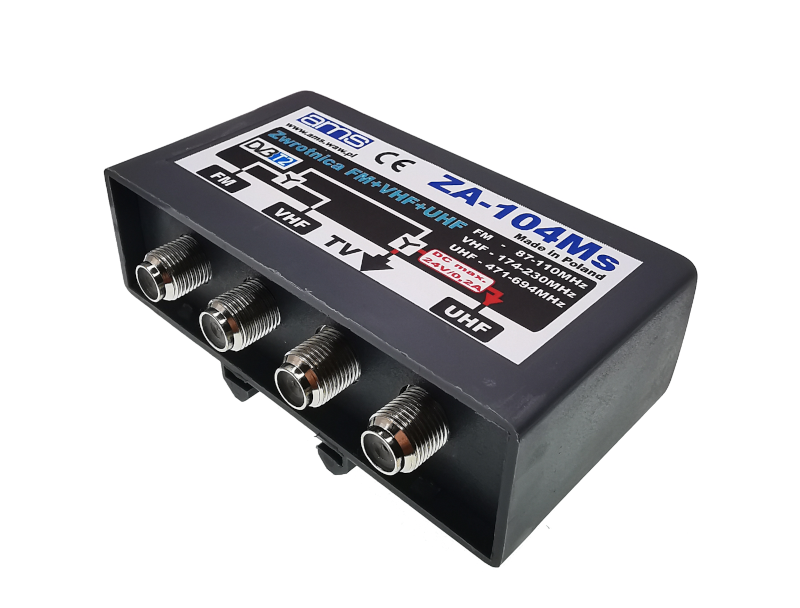

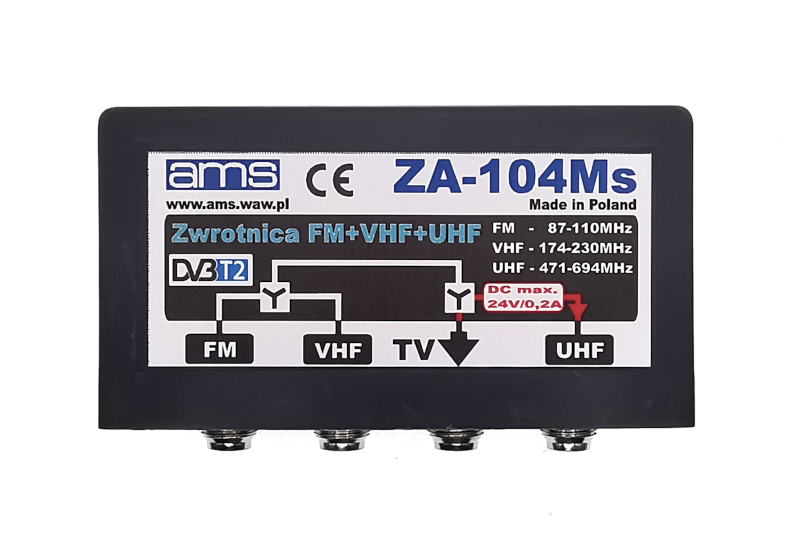

Zwrotnica antenowa ZA-104Ms FM/VHF/UHF MUX8 AMS
Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz.
PRODUKT POLSKI
Cechy wyróżniające:
- ekranowana obudowa
- wbudowany filtr LTE 5G
- osłony gumowe na wtyki F
- montaż na maszcie za pomocą opaski zaciskowej
- przejście prądowe w torze UHF (max. 24 V/200 mA)
Zwrotnica ZA-104Ms trzywejściowa stosowana jest jako element sumujący sygnały z trzech anten: FM (87-110 MHz), VHF (170-230 MHz) oraz UHF (470-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.
Zwrotnica ZA-104M przeznaczona jest do pracy w otwartej przestrzeni.
Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.
Możliwe jest przesyłanie zasilania do przedwzmacniaczy przez wejście UHF.
Zwrotnica wyposażona w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).
W komplecie znajdują się:

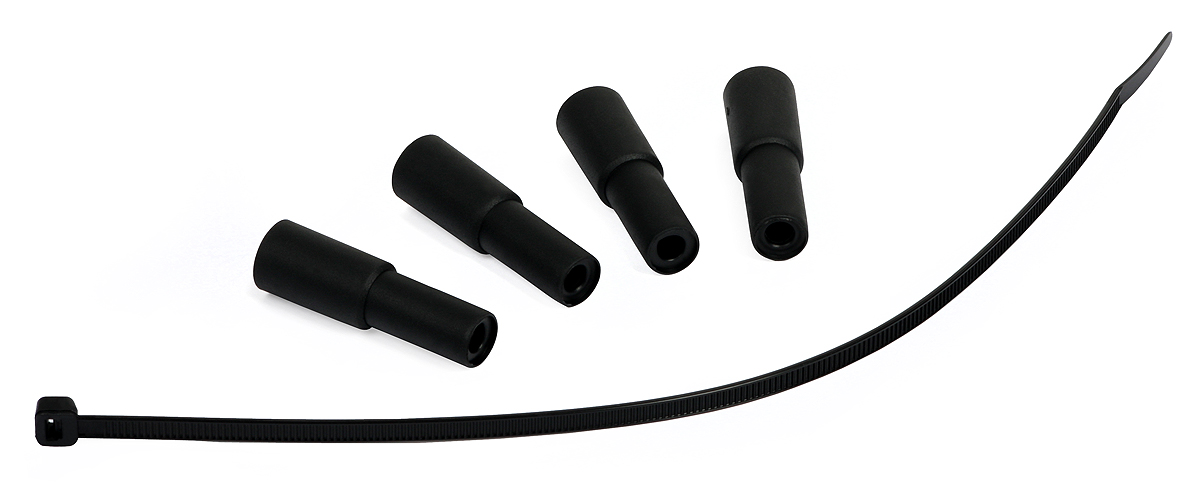

Gumowe osłonki zabezpieczające złącza F przed dostępem wody

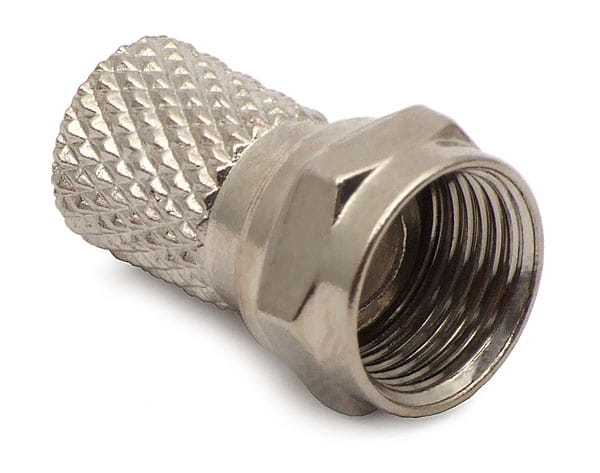

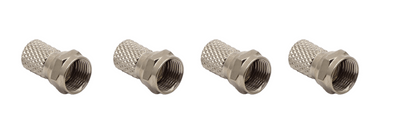

4 złącza typu F do podłączenia przewodów
Przykłady zastosowania zwrotnicy:

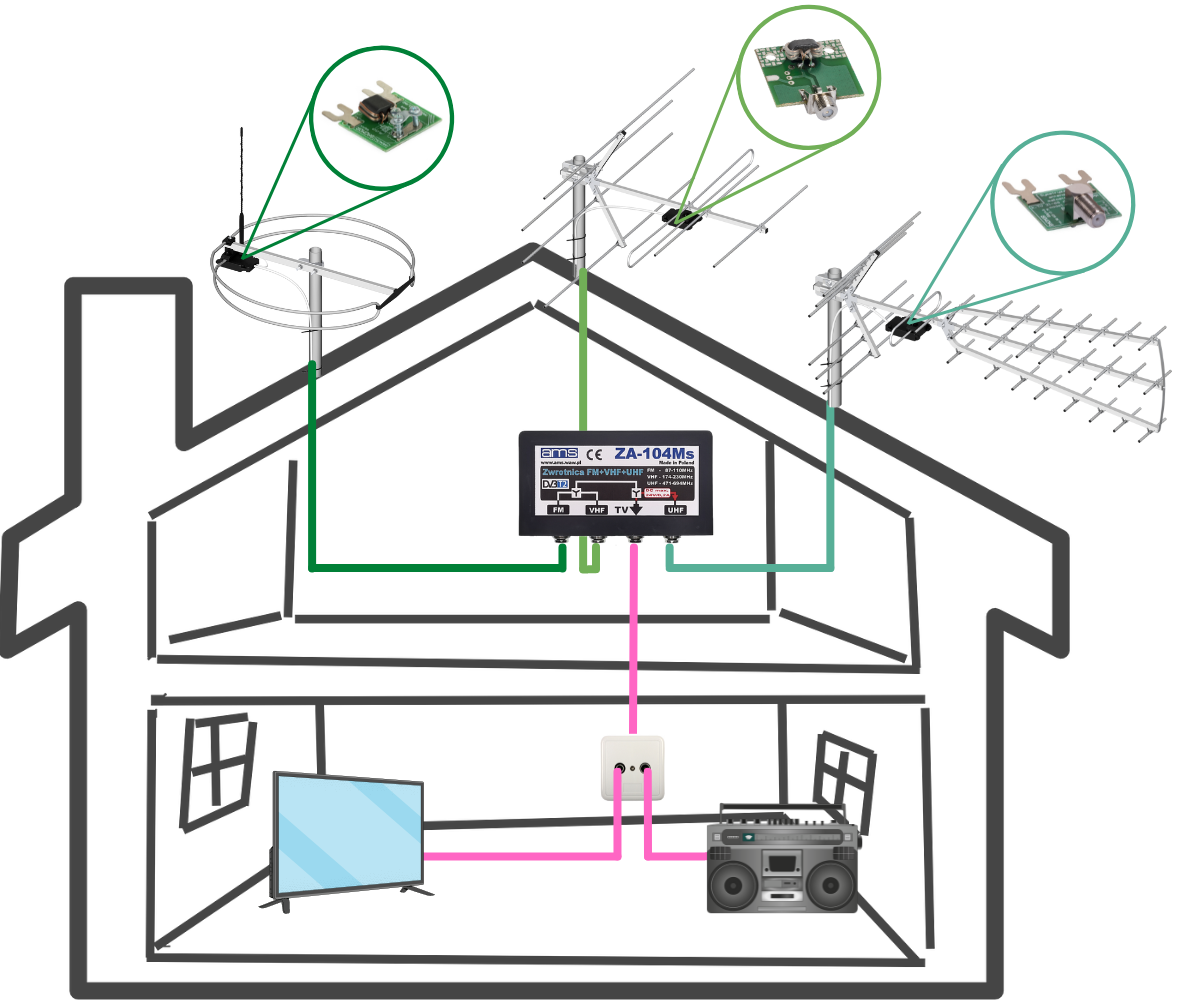

1. Schemat zastosowania zwrotnicy do połączenia anten pasywnych: VHF / UHF / FM do telewizora i radia. Zsumowany sygnał z anten najlepiej rozdzielić za pomocą gniazda końcowego RTV aby podłączyć telewizor i radio.

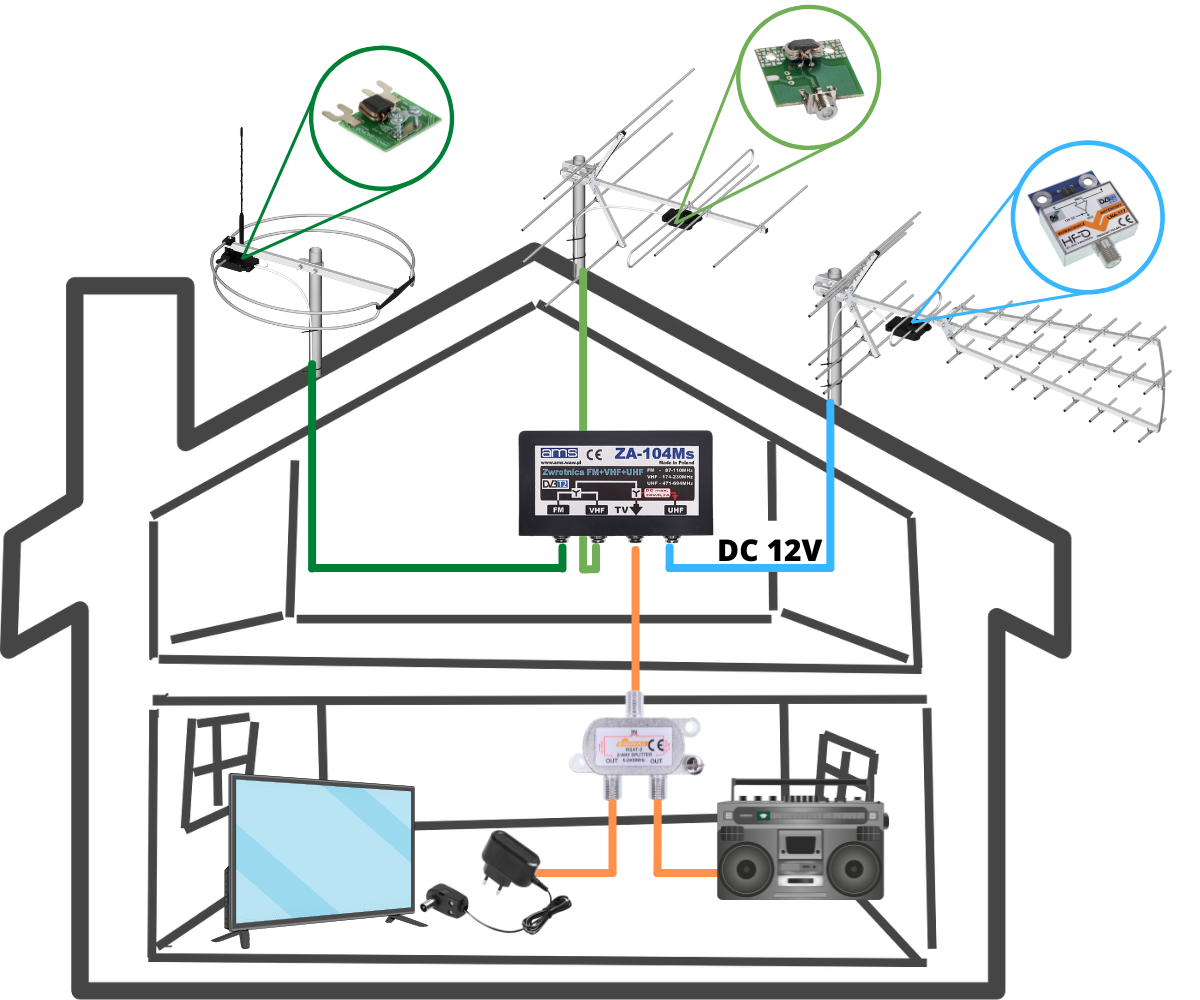

2. Schemat zastosowania zwrotnicy do połączenia anten pasywnych: VHF / FM oraz anteny aktywnej UHF do telewizora i radia. Zwrotnica przepuszcza napięcie na wejściu UHF w związku z czym można zastosować wzmacniacz w antenie UHF. Przy telewizorze konieczny jest zasilacz. W takim układzie do rozdzielenia sygnału na telewizor i radio trzeba użyć rozgałęźnika przepuszczającego napięcie.

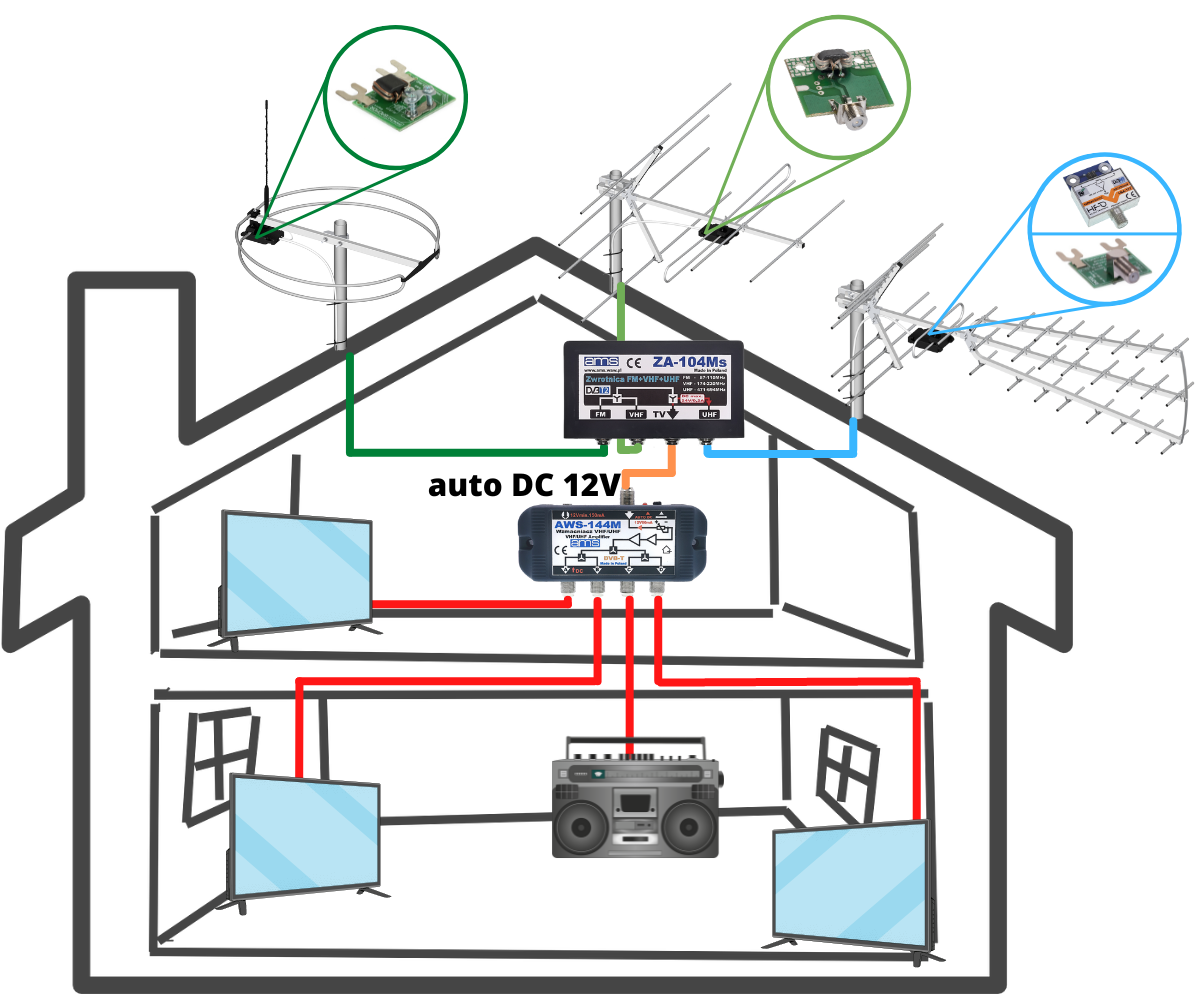

3. Schemat zastosowania zwrotnicy do połączenia trzech anten: VHF / UHF / FM do 3 telewizorów i radia przy zastosowaniu AWS-144. W antenie UHF może zostać zamontowany wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.
Dane techniczne:
Ilość wejść / wyjść: 3 / 1
Wejściowe zakresy częstotliwości:
- pasmo FM: 97-110 MHz
- pasmo VHF: 174-230 MHz
- pasmo UHF: 471-694 MHz
Tłumienie przepustowe: 1 +/-0,5 dB
Separacja wejść FM-VHF/UHF: =>40 dB
Rezystencja wej. i wyj. Gniazda F: 75 Om
Przejście składowej stałej U max24V: wej. UHF 200 mA
