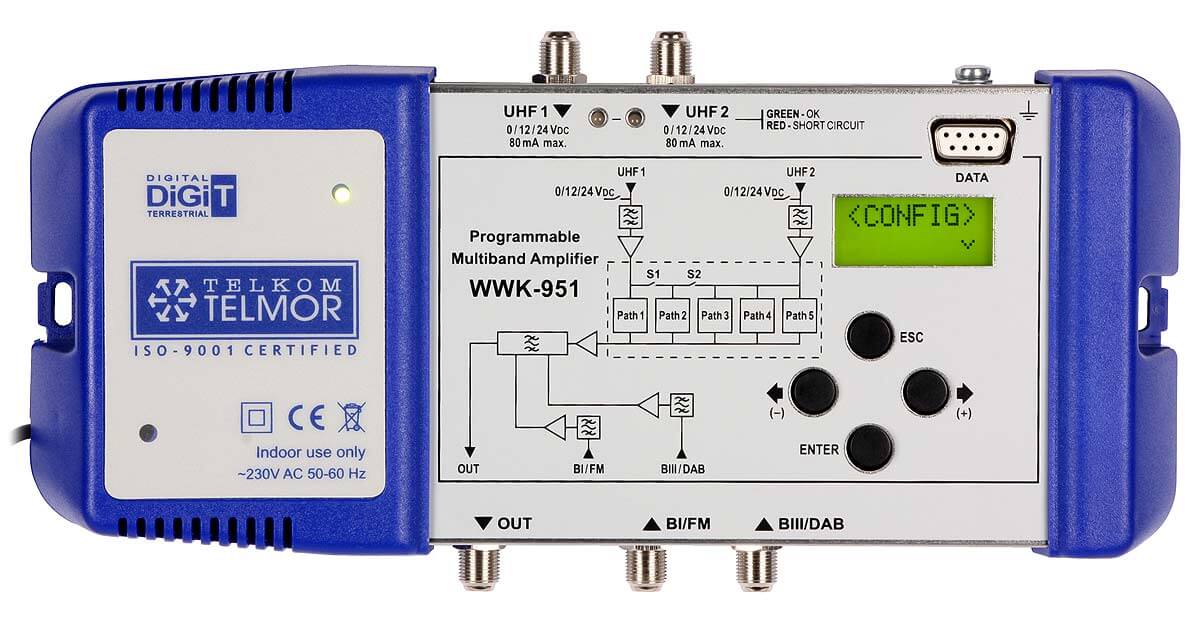

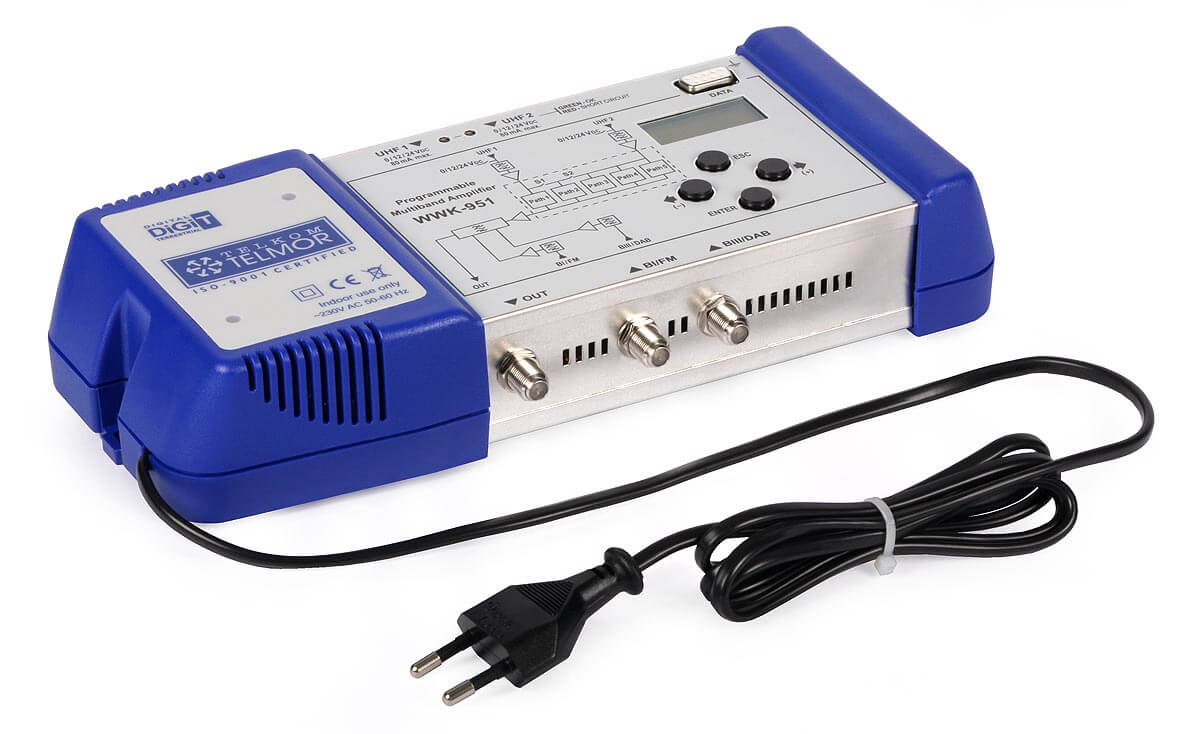

Wzmacniacz kanałowy DVB-T2 WWK-951 Telmor

Cechy wyróżniające:

• wzmacniacz dedykowany do zbiorowych instalacji antenowych,
• niezależne, selektywne wzmocnienie dla 5 torów/filtrów kanałowych w paśmie UHF,
• możliwość regulacji szerokości toru kanałowego: 1...6 kanałów (8…48MHz),
• zasilanie przedwzmacniaczy antenowych dla wejść UHF1-UHF2,
• wbudowana sygnalizacja stanu pracy zasilania przedwzmacniaczy antenowych,
• przystosowany do transmisji sygnałów analogowej oraz cyfrowej telewizji naziemnej DVB-T,
• niski pobór mocy,
• prosta instalacja i konfiguracja.

Programowany wzmacniacz wielozakresowy WWK-951 przeznaczony jest dla instalacji antenowych do odbioru naziemnych programów TV analogowych oraz cyfrowych (DVB-T2) w domkach jednorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szkołach, szpitalach, itp.

Wzmacniacz dedykowany jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z kilku kierunków. Zastosowanie wzmacniacza umożliwia odbiór tych sygnałów, wyrównanie ich poziomów oraz wzmocnienie. Wzmacniacz dla wejść UHF1-UHF2 posiada 5 niezależnych filtrów/torów kanałowych z których każdy może pracować z regulowaną szerokością od 8 do 48 MHz (1…6 kanałów TV). Funkcja ta pozwala na dowolną konfigurację poszczególnych wejść UHF i dopasowanie ich do warunków odbioru sygnałów TV w miejscu instalacji. Wzmacniacz WWK-951 może być stosowany samodzielnie – jako część instalacji multiswitchowej lub część prostej stacji czołowej (AiZ).

Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń.

DANE TECHNICZNE:

Nazwa: WWK-951

Wejście BI/FM:

• Zakres częst. Pracy: 47-108 MHz
• Wzmocnienie: 21+/-2 dB
• Regulacja wzmocnienia: 20+/-2 dB
• Współczynnik szumów: 6 dB
• Maksymalny poziom wejściowy: 90 dBμV
• Maksymalny poziom wyjściowy (DIN 45004B): 107 dBμV
• Selektywność dla f=fp+/-16MHz: /
• Programowana szerokość filtru: /
• Impedancja wejście/wyjście: 75/75 Ω
• Zasilanie przedwz. Antenowych: /
• Sygnalizacja zwarcia na wejściu: /

Wejście VHF:

• Zakres częst. Pracy: 174-230 MHz
• Wzmocnienie: 35+/-2 dB
• Regulacja wzmocnienia: 20+/-2 dB
• Współczynnik szumów: 5 dB
• Maksymalny poziom wejściowy: 80 dBμV
• Maksymalny poziom wyjściowy (DIN 45004B): 107 dBμV
• Selektywność dla f=fp+/-16MHz: /
• Programowana szerokość filtru: /
• Impedancja wejście/wyjście: 75/75 Ω
• Zasilanie przedwz. Antenowych: /
• Sygnalizacja zwarcia na wejściu: /

Wejście UHF1:

• Zakres częst. Pracy: 470-862
• Kombinacje ustawień dla wejść UHF1 oraz UHF2: 2, 1, 0
• Wzmocnienie: 45+/-3 dB
• Regulacja wzmocnienia: 20+/-2 dB
• Współczynnik szumów: 9 dB
• Maksymalny poziom wejściowy: 80 dBμV
• Maksymalny poziom wyjściowy (DIN 45004B): 116 dBμV
• Selektywność dla f=fp+/-16MHz: 16 dB
• Programowana szerokość filtru: 1...6 kanałów (8...48 MHz)
• Impedancja wejście/wyjście: 75/75 Ω
• Zasilanie przedwz. Antenowych: 0-12-24 / 60 dla każdego wejścia (V DC/mA)
• Sygnalizacja zwarcia na wejściu: TAK czerwona dioda LED

Wejście UHF2:

• Zakres częst. Pracy: 470-862
• Kombinacje ustawień dla wejść UHF1 oraz UHF2: 3, 4, 5
• Wzmocnienie: 45+/-3 dB
• Regulacja wzmocnienia: 20+/-2 dB
• Współczynnik szumów: 9 dB
• Maksymalny poziom wejściowy: 80 dBμV
• Maksymalny poziom wyjściowy (DIN 45004B): 116 dBμV
• Selektywność dla f=fp+/-16MHz: 16 dB
• Programowana szerokość filtru: 1...6 kanałów (8...48 MHz)
• Impedancja wejście/wyjście: 75/75 Ω
• Zasilanie przedwz. Antenowych: 0-12-24 / 60 dla każdego wejścia (V DC/mA)
• Sygnalizacja zwarcia na wejściu: TAK czerwona dioda LED

Temperaturowy zakres pracy: -5...+50 ºC

Zasilanie: AC 230 / 50-60 V /Hz

Pobór mocy: 20 VA

Wymiary: 225 x 130 x 50 mm
