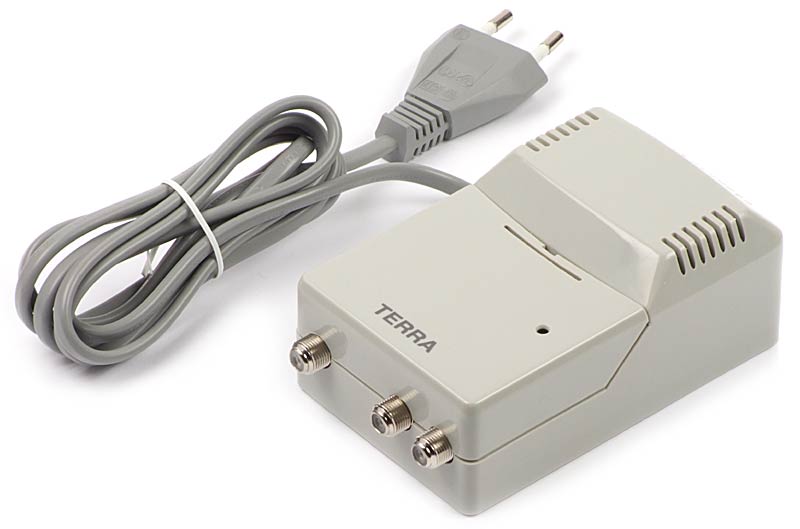

Wzmacniacz antenowy 4-15 TV HS-013 DVB-T2 Terra

1-wejście, 2 wyjścia (do podziału)

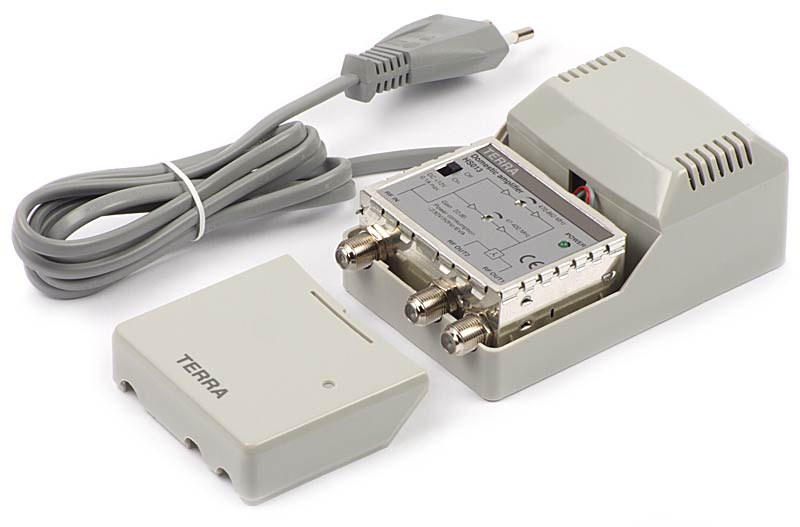

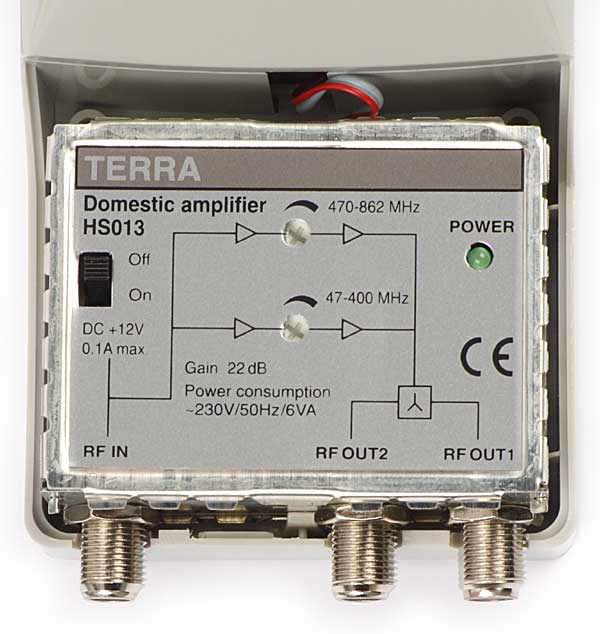

Osobna regulacja wzmocnienia VHF i UHF oraz możliwość zasilania przedwzmacniacza w antenie.

Duże wzmocnienie i wysoki poziom sygnału wyjściowego umożliwia podłączenie nawet do 15 odbiorników przy zastosowaniu rozgałęźników lub gniazd przelotowych (jeśli sygnał wejściowy z anteny jest na tyle silny).

Wzmacniacz HS-013 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie FM/VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Zalety wzmacniacza:

• duże wzmocnienie i wysoki poziom sygnału wyjściowego
• solidne wykonanie,
• regulacja siły wzmocnienia,
• ekranowana obudowa,
• możliwość zasilania przedwzmacniacza,
• łatwy montaż na wtyki F

Przykłady zastosowania wzmacniacza:

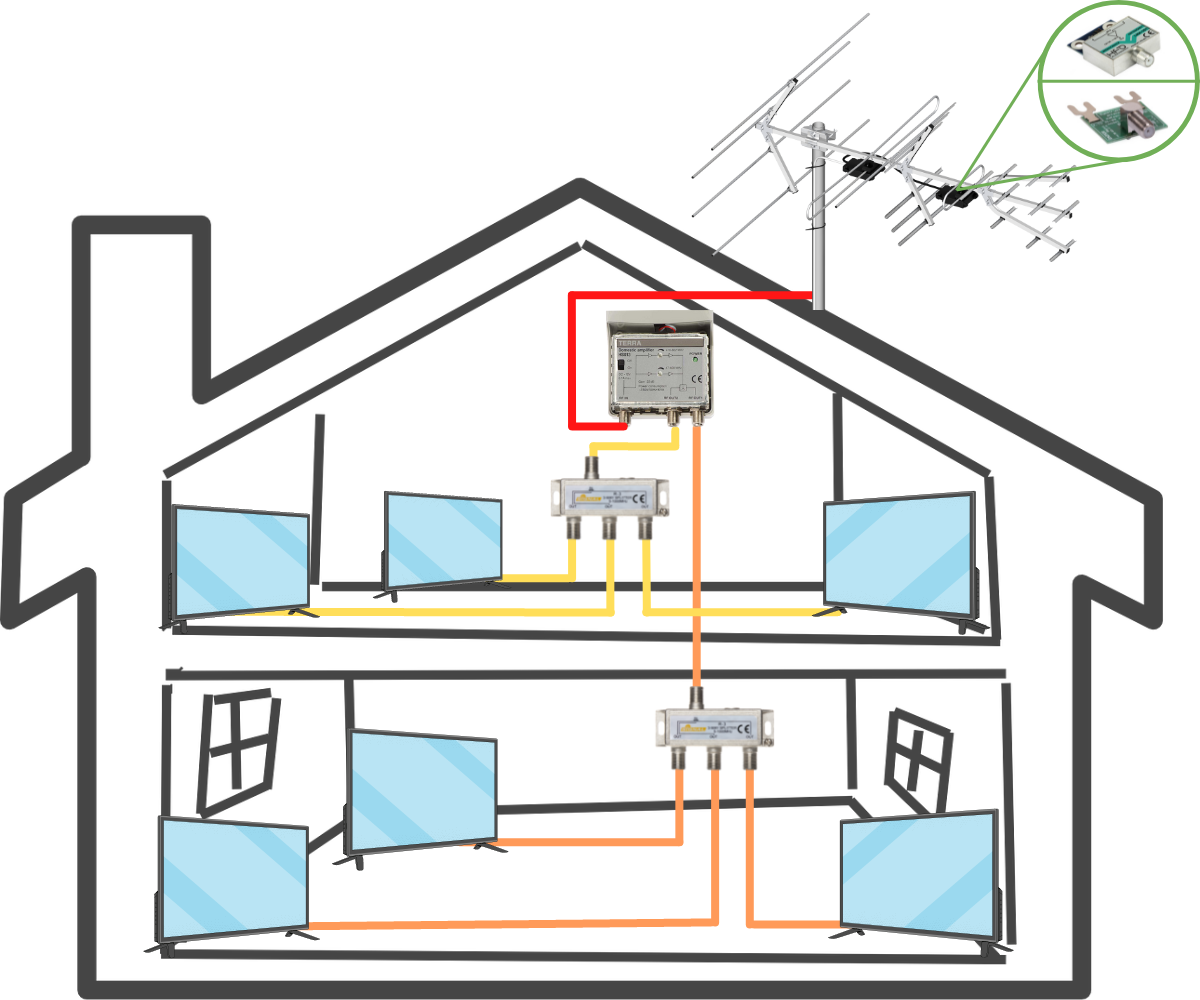

Schemat zastosowania wzmacniacza w instalacji na 6 telewizorów. Sygnał z dwóch wyjść wzmacniacza należy w miarę równomiernie obciążyć za pomocą zwykłych, pasywnych rozgałęźników. W tym wypadku obydwa wyjścia zostały podzielone rozgałęźnikami trójdrożnymi co daje nam łącznie możliwość podłączenia 6 telewizorów. Przy zastosowaniu odpowiednich rozdzielaczy możemy podzielić sygnał nawet do 15 telewizorów w zależność od siły sygnału z anteny. Urządzenie ma opcję zasilania przedwzmacniacza w związku z czym jeśli jest potrzeba to w antenie można zastosować wzmacniacz dopuszkowy lub przelotowy.

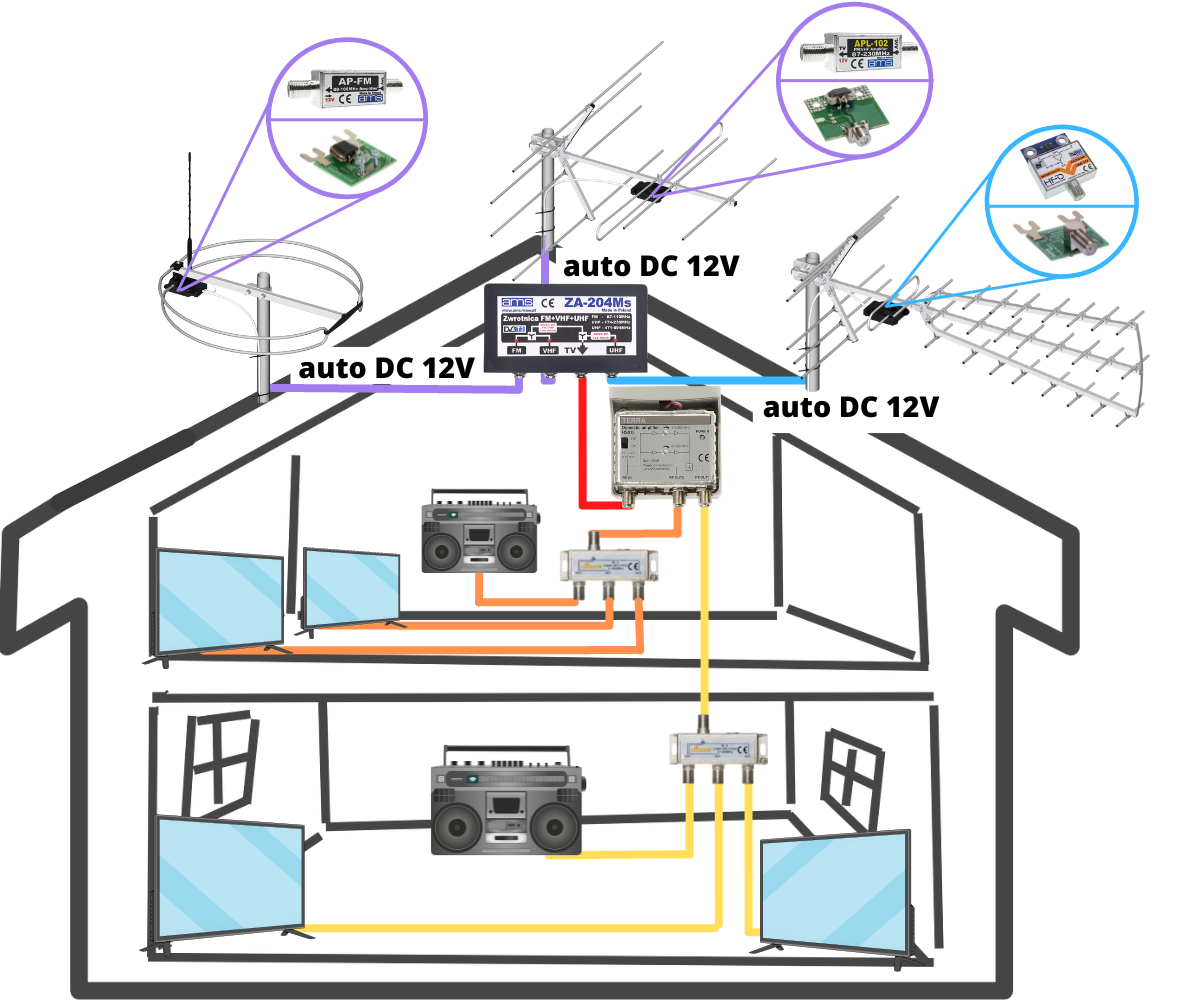

Schemat zastosowania wzmacniacza w instalacji na 4 telewizory oraz 2 radia z zastosowaniem zwrotnicy ZA-204Ms. Sygnał z dwóch wyjść wzmacniacza należy w miarę równomiernie obciążyć za pomocą zwykłych, pasywnych rozgałęźników. W tym wypadku obydwa wyjścia zostały podzielone rozgałęźnikami trójdrożnymi co daje nam łącznie możliwość podłączenia 4 telewizorów oraz 2 odbiorników radiowych. Przy zastosowaniu odpowiednich rozdzielaczy możemy podzielić sygnał nawet do 15 odbiorników TV / radio w zależności od siły sygnału z anten. Urządzenie ma opcję zasilania przedwzmacniacza w związku z czym jeśli jest potrzeba to w antenach można zastosować wzmacniacz dopuszkowy lub przelotowy.

NAJWYŻSZA JAKOŚĆ

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych wzmacniaczy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że wzmacniacze TERRA to gwarancja najwyższej jakości.

DANE TECHNICZNE:

• zakres częstotliwości (MHz): 47-400/470-862
• wzmocnienie (dB): 22
• regulacja wzmocnienia VHF/UHF (dB): 15/12
• maksymalny poziom wyjściowy IMD3-60dB (dB): 105
• szumy własne (dB): <3
• pobór prądu przez przedwzmacniacz (V/mA): 12/0.1
• zasilanie (V/Hz/VA): 230/50/6
• wymiary (mm): 78x118x47
• masa (kg): 0,36
• zakres temperatur pracy (oC): -20...50
