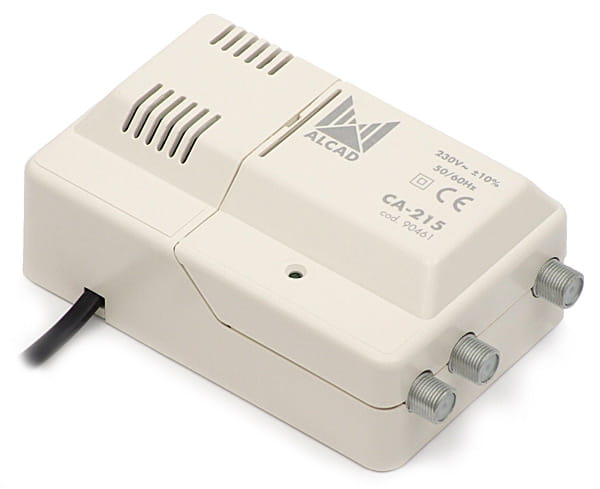

Wzmacniacz antenowy 4-15 TV CA-215 DVB-T2 Alcad

4 - 15 Telewizorów

1-wejście, 2 wyjścia (do podziału)

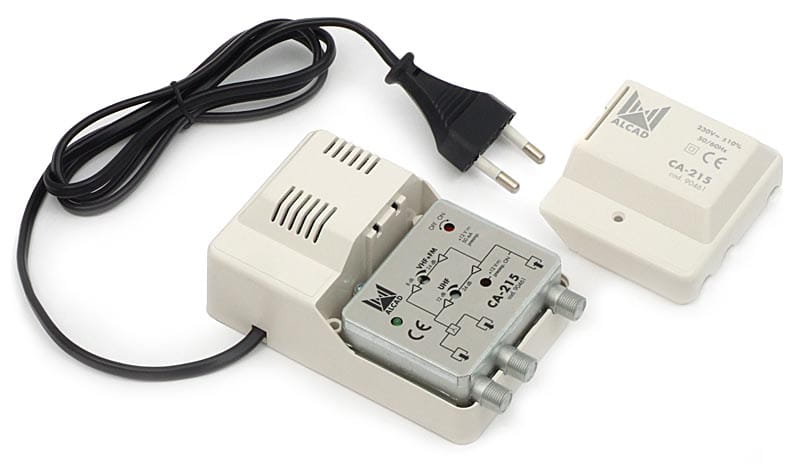

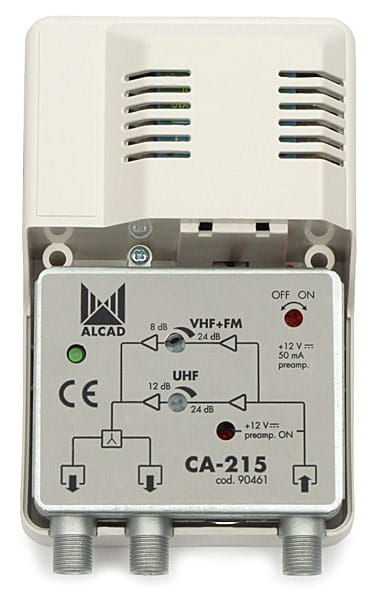

Osobna regulacja wzmocnienia VHF i UHF oraz możliwość zasilania przedwzmacniacza w antenie.

Zalety wzmacniacza:

• duże wzmocnienie i wysoki poziom sygnału wyjściowego
• solidne wykonanie,
• regulacja siły wzmocnienia,
• ekranowana obudowa,
• możliwość zasilania przedwzmacniacza,
• łatwy montaż na wtyki F

Duże wzmocnienie i wysoki poziom sygnału wyjściowego umożliwia podłączenie nawet do 15 odbiorników przy zastosowaniu rozgałęźników lub gniazd przelotowych (jeśli sygnał wejściowy z anteny jest na tyle silny).

Zastosowanie

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniacza

Wzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-215 umozliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.

Przykłady zastosowania wzmacniacza:

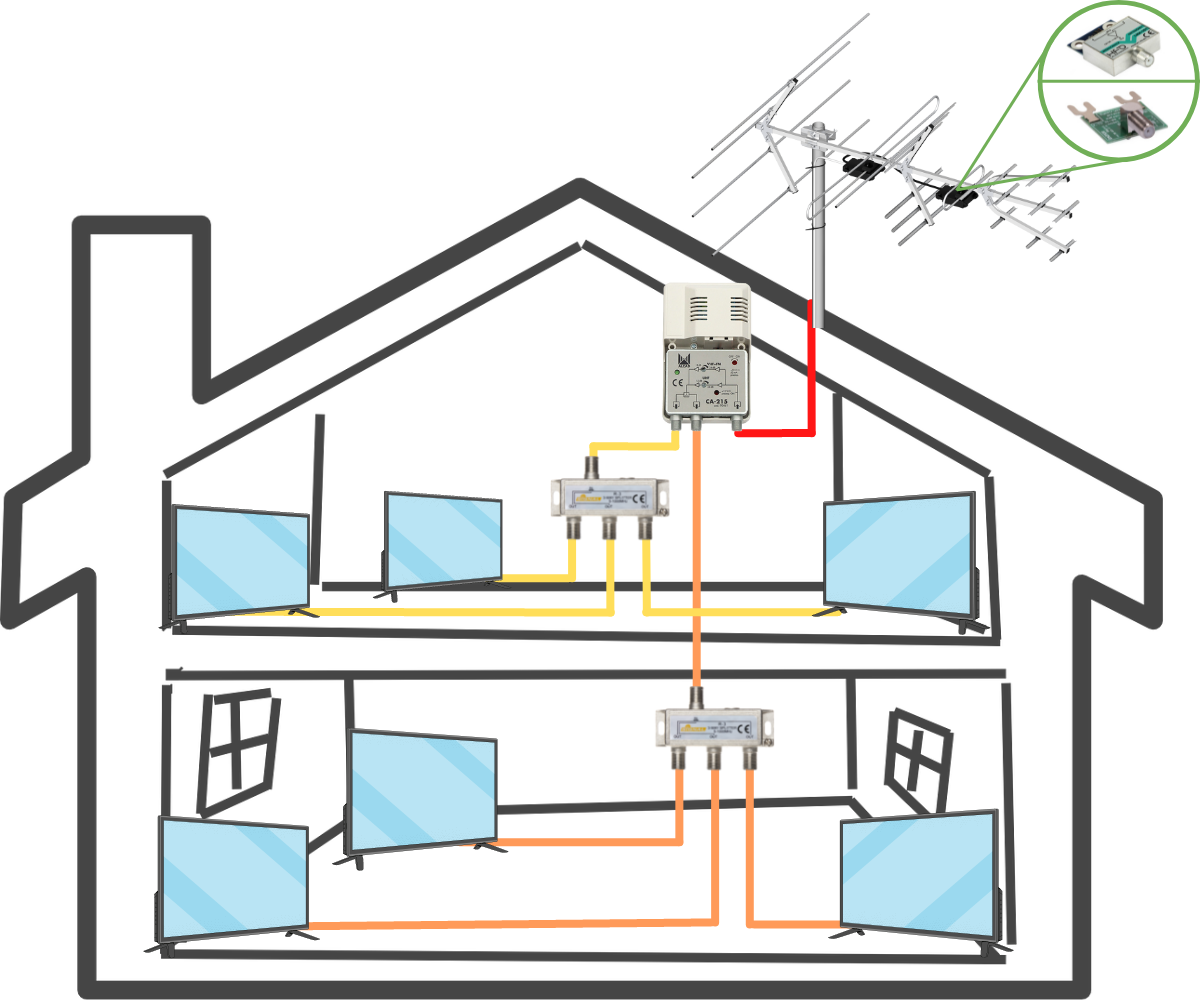

Schemat zastosowania wzmacniacza w instalacji na 6 telewizorów. Sygnał z dwóch wyjść wzmacniacza należy w miarę równomiernie obciążyć za pomocą zwykłych, pasywnych rozgałęźników. W tym wypadku obydwa wyjścia zostały podzielone rozgałęźnikami trójdrożnymi co daje nam łącznie możliwość podłączenia 6 telewizorów. Przy zastosowaniu odpowiednich rozdzielaczy możemy podzielić sygnał nawet do 15 telewizorów w zależność od siły sygnału z anteny. Urządzenie ma opcję zasilania przedwzmacniacza w związku z czym jeśli jest potrzeba to w antenie można zastosować wzmacniacz dopuszkowy lub przelotowy.

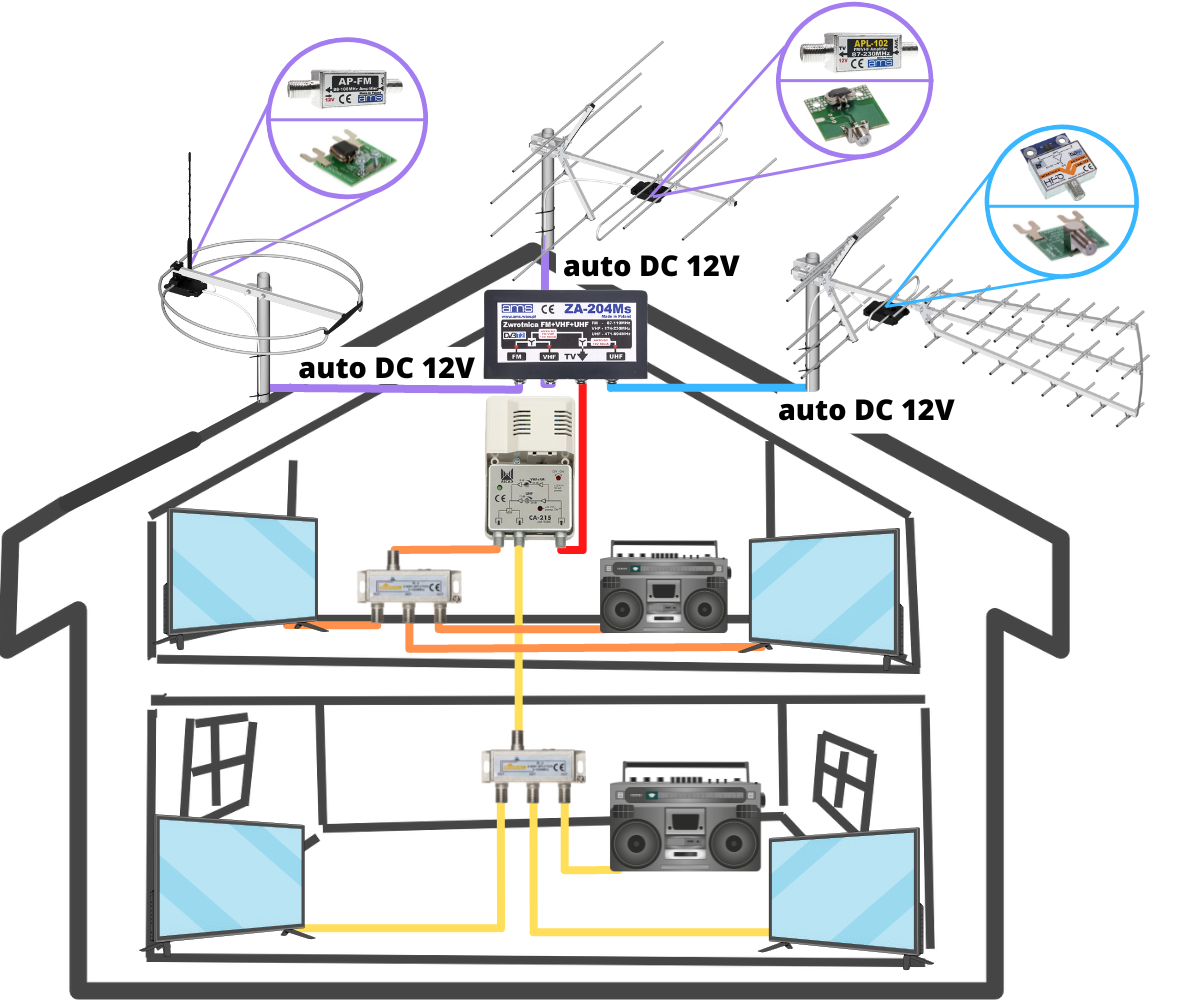

Schemat zastosowania wzmacniacza w instalacji na 4 telewizory oraz 2 radia z zastosowaniem zwrotnicy ZA-204Ms. Sygnał z dwóch wyjść wzmacniacza należy w miarę równomiernie obciążyć za pomocą zwykłych, pasywnych rozgałęźników. W tym wypadku obydwa wyjścia zostały podzielone rozgałęźnikami trójdrożnymi co daje nam łącznie możliwość podłączenia 4 telewizorów oraz 2 odbiorników radiowych. Przy zastosowaniu odpowiednich rozdzielaczy możemy podzielić sygnał nawet do 15 odbiorników TV / radio w zależności od siły sygnału z anten. Urządzenie ma opcję zasilania przedwzmacniacza w związku z czym jeśli jest potrzeba to w antenach można zastosować wzmacniacz dopuszkowy lub przelotowy.

NAJWYŻSZA JAKOŚĆ

Urządzenie znanej firmy ALCAD, która specjalizuje się w produkcji profesjonalnych wzmacniaczy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że wzmacniacze ALCAD to gwarancja najwyższej jakości.

DANE TECHNICZNE:

• Nazwa: CA-215
• Ilość wyjść: 2
• Zakres częstotliwości (MHz): VHF: 40-400, UHF: 470-862
• Wzmocnienie (dB): VHF: 24±2, UHF: 22±2
• Regulacja wzmocnienia (dB): VHF: 16, UHF: 12
• Poziom wyjściowy (dBμV): 105 DIN45004B, 99 IMD3 -60dB, 86 IMD2 -60dB, 86 CTB, 80 CSO, 89 XMOD
• Współczynnik szumów (dB): VHF: < 4,5, UHF: < 3
• Tłumienie odbić (dB): > 10
• Zasilanie przedwzmacniaczy (V/mA): 12/60
• Zasilanie (V): 230±10% 50/60 Hz
