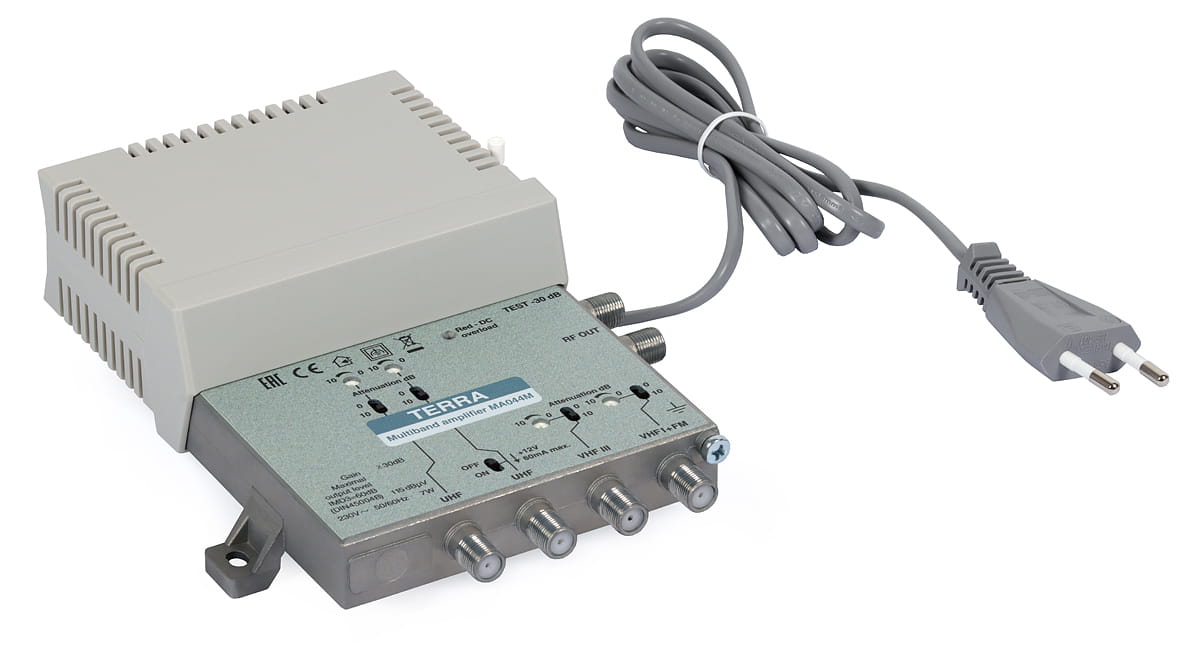

Wzmacniacz antenowy 10-30 TV MA044M DVB-T2 Terra

Wzmacniacz przeznaczony do dużych instalacji na 10-30 telewizorów

Cechy wyróżniające:

• wbudowana prekorekcja charakterystyki kabla,
• 30 dB wzmocnienia w paśmie FM, BIII oraz 34 dB wzmocnienia dla każdego wejścia UHF
• przełącznik On/Off umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
• odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

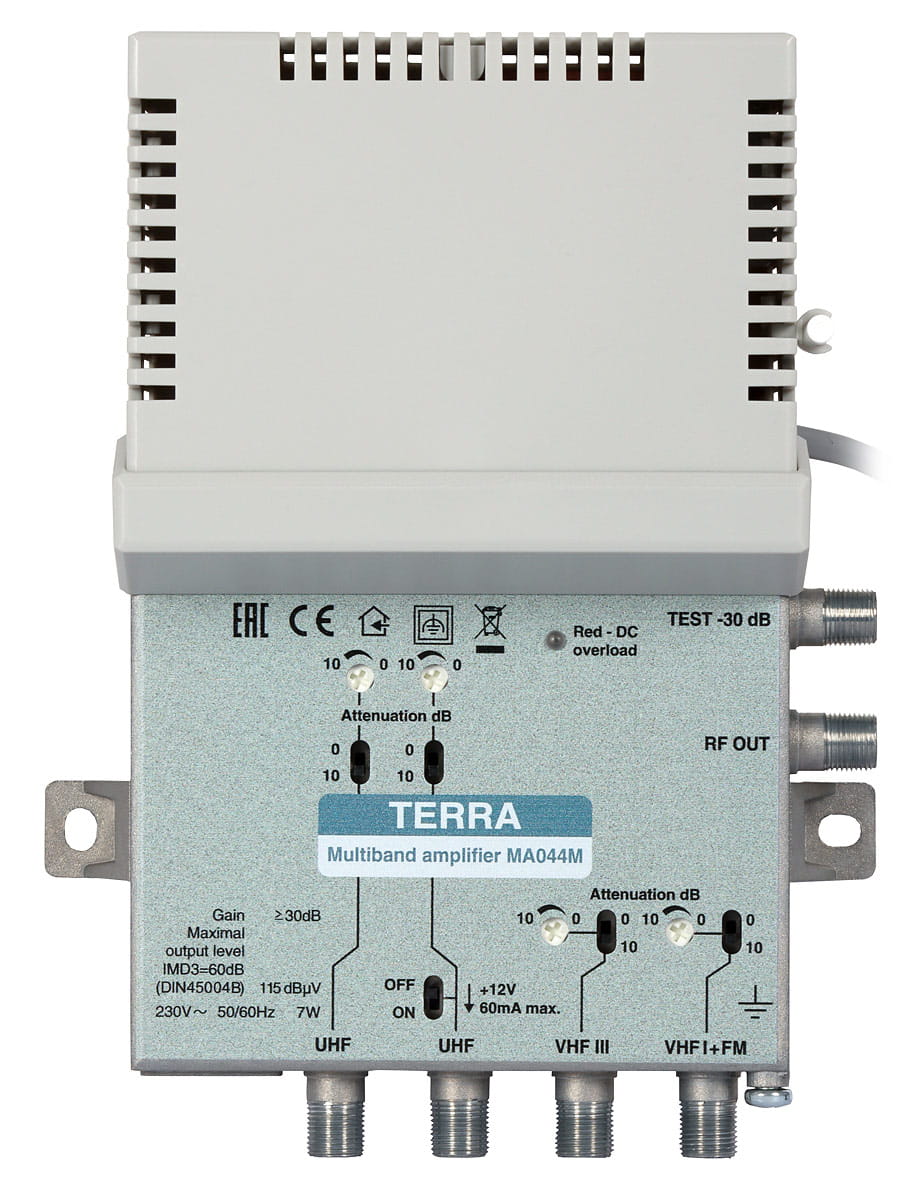

Wzmacniacz budynkowy MA044M firmy Terra to urządzenie dedykowane do zbiorczych instalacji RTV. Podstawowym jego zadaniem jest podniesienie sygnału do takiego poziomu, aby możliwy był odbiór nawet na kilkudziesięciu odbiornikach. Wzmacniacz posiada wejścia: VHFI+FM (47-108 MHz), VHFIII (174-230 MHz) oraz 2xUHF (470-862 MHz). Wzmocnienie w pasmach VHFI+FM oraz VHFIII wynosi 30 dB, natomiast w paśmie UHF wynosi 34dB.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Wzmacniacz MA044M posiada przełącznik On/Off umożliwiający przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału wynosi 115 dBμV (IMD3=60 dB) co pozwala na bezpieczne rozprowadzenie go do kilkunastu gniazd. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.

DANE TECHNICZNE:

• Wzmocnienie [dB] dla VHFI+FM (47-108 MHz): 30
• Wzmocnienie [dB] dla VHFIII (174-230 MHz): 30
• Wzmocnienie [dB] dla UHF (470-862 MHz): 2x34
• Liczba wejść: 4
• Współczynnik szumów [dB] dla VHF/UHF: <6
• Makymalny poziom wyściowy IMD3=60 dB [dBμV]: 115
• Międzystopniowa reg. wzmocnienia [dB]: 0...- 20
• Tłumienie odbić [dB]: > 10
• Wyjście testowe [dB]: -30
• Zasilanie przedwzmacniacza [V/mA]: 12/60 max
• Zasilanie: 230 V- 50/60 Hz, 7W
• Zakres temperatur pracy [ºC]: -20...+50
• Wymiary/Masa [mm]/[kg]: 135x180x52/0.72
