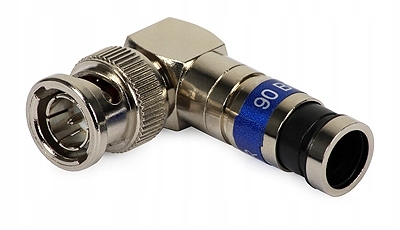

Wtyk kątowy BNC złącze kompresyjne Master na RG-6

Oferujemy darmowe zaciskanie złączy kompresyjnych zakupionych wraz z przewodem.

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Cechy wyróżniające

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do przewodów typu RG-6,
• konstrukcja tego złącza chroniona jest licznymi patentami.

DANE TECHNICZNE:

• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: BNC kątowe (wtyk)
• Wielkość [mm]: 8
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
• Przygotowanie przewodu [mm]: 5 - żyła centralna, 4.5 - dielektryk, 4.5 - ekran

Do zaciśnięcia należy użyć zaciskarki Master dostępnej w naszym sklepie lub skorzystać z oferowanego przez nas darmowego zaciskania złącz zakupionych wraz z przewodem.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza izolacji dostępnego w naszym sklepie.
