Wtyk F złącze kompresyjne Platinum Triset 113

Oferujemy darmowe zaciskanie złączy kompresyjnych zakupionych wraz z przewodem.

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody. W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu. Materiał z której zbudowana jest plastikowa tuleja to chroniony patentem Delrin znanej z jakości swoich wyrobów firmy DuPont. Jest on odporny na promieniowanie UV, swoje właściwości fizyczne zachowuje zarówno w bardzo wysokich jak i niskich temperaturach. Ponieważ części metalowe wykonane są z niklowanego mosiądzu złącze jest całkowicie odporne na korozję.

Sposób zaciśnięcia złącza zapewnia wysoką wytrzymałość mechaniczną, szczelność i stabilność w czasie.

Złącze kompresyjne F Platinum pasuje na przewody oferowane w naszym sklepie:

• TRISET-113
• TRISET-113 PE
• TRSET PLUS
• TRISET 302
• TRISET 302 PE

DANE TECHNICZNE:

Cechy Fizyczne

• Materiał: Mosiądz
• Pokrycie złącza: Nikiel
• Tuleja plastikowa: DuPont Delrin 527UV*
• Uszczelka: EPDM
• Wymiary wysokość x średnica: 27x5,5 mm
• Masa: 0,0075 kg

Parametry elektryczne

• Impedancja: 75 Om
• Zakres częstotliwości: 0-3 GHz
• VSWR przy 1GHz: <1,1
• Tłumienie odbić przy 1GHz: >30 dB
• Ekranowanie przy 1GHz: >100dB dB

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza izolacji.

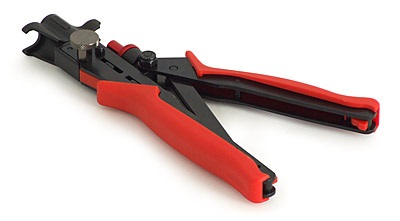

Do zaciśnięcia należy użyć zaciskarki Platinum lub skorzystać z oferowanego przez nas darmowego zaciskania złącz zakupionych wraz z przewodem.
