Transformator video na UTP Etrix 4VP 4 kanały CCTV

Transformator wideo Etrix 4VP służy do przesyłania sygnału z czterech kamer za pomocą 8-żyłowego kabli UTP CAT5e przy optymalnej jakości wideo.

Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego poprzez skrętkę komputerową 5 kategorii dla kamer:

• PAL (CVBS) na odległość do 400m,
• HD-TVI, AHD na odległość 200m (dla 720p) oraz 150m (dla 1080p),
• HD-CVI na odegłość do 200m.

Cechy wyróżniające

• transmisja 4 sygnałów wideo z jednoczesną eliminacją zakłóceń
• pozwala na uproszczenie instalacji systemu monitoringu. Sygnał wideo z pojedynczej kamery przesyłany jest na jednej parze żył w kablu UTP CAT 5e, co pozwala na przesłanie 4 niezależnych kanałów wideo przez 8-mio żyłowy kabel UTP CAT5e
• nie wymaga zasilania
• posiada wbudowane zabezpieczenia przeciwzakłóceniowe

Typ przewodu i sposób podłączenia:

Do instalacji powinna być wykorzystana skrętka nieekranowana CAT5 lub wyższej. Jakość zastosowanego kabla ma bezpośrednie przełożenie na jakość obrazu i zasięg transmisji.

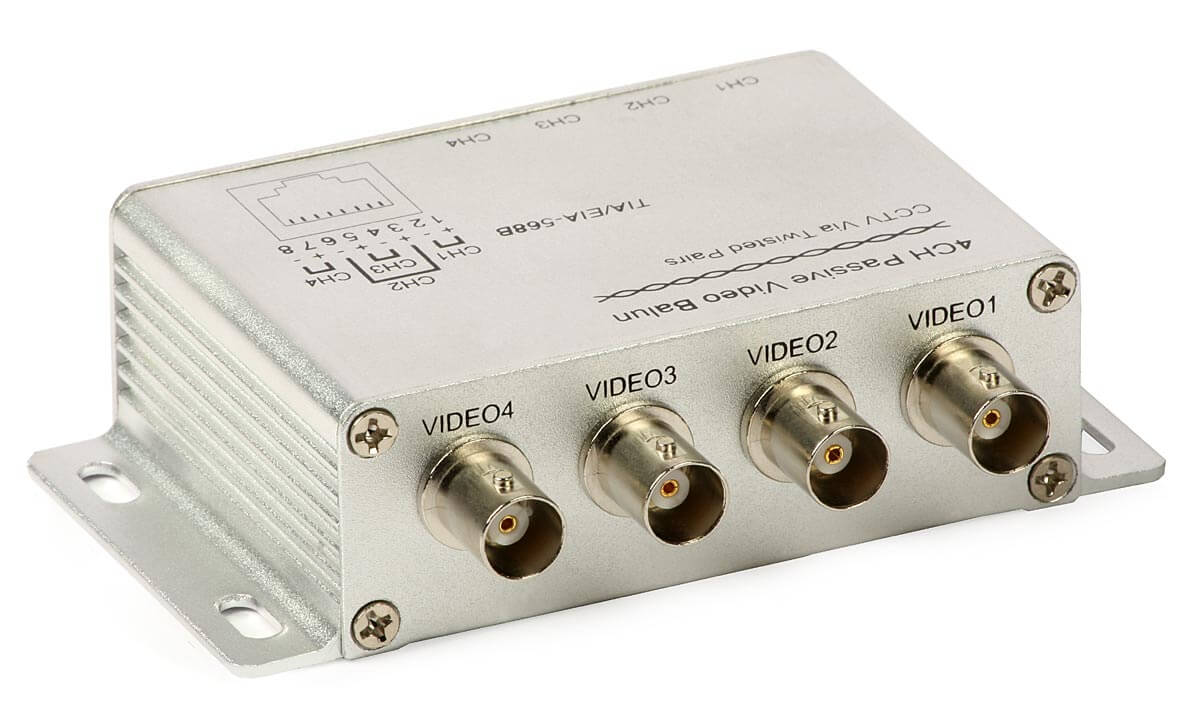

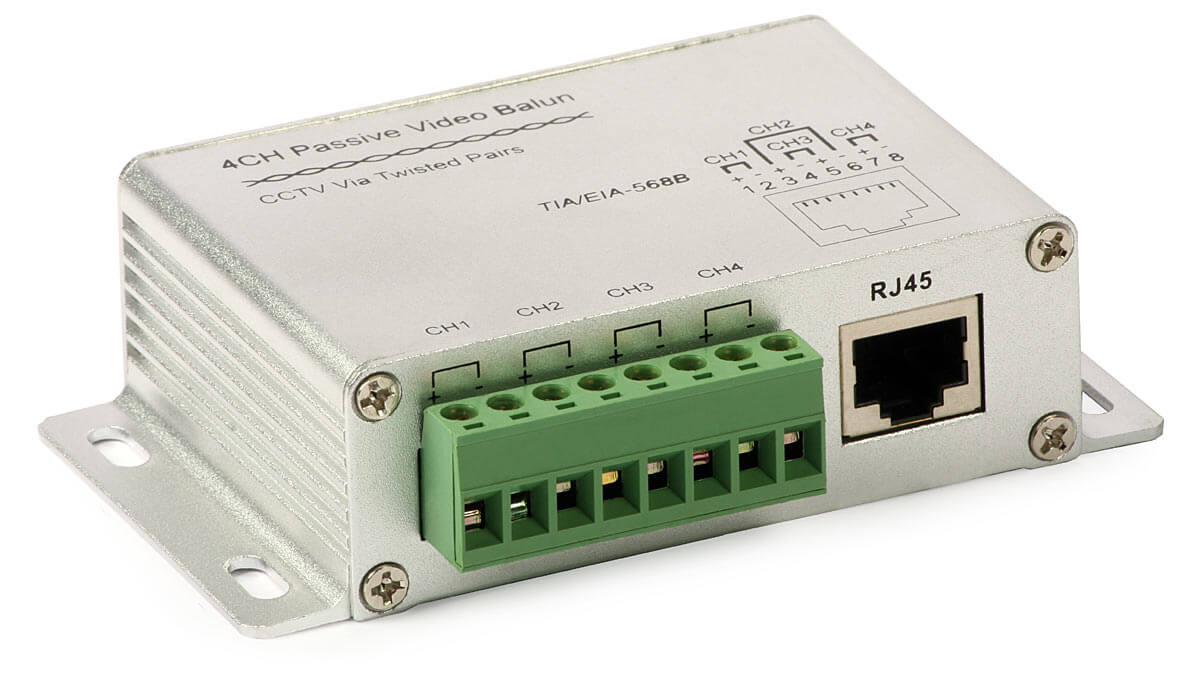

Przewody powinny być zaciśnięte zgodnie ze schematem TIA/EIA-586B na wtyk RJ-45. Kable koncentryczne należy podłączyć do gniazd BNC

DANE TECHNICZNE:

• Częstotliwość: 0...8 MHz
• Impedancja BNC: 75 Ohm
• Impedancja RJ-45: 100 Ohm
• Pojemność dyferencjalna (max): 62pF/m
• Obsługiwane standardy: NTSC, PAL, SECAM, CCIR, HD-TVI, AHD, HD-CVI
• Zasilanie: brak
• Temperatura pracy: -10...70 °C
• Temperatura przechowywania: -30...70 °C
• Wymiary zewnętrzne: 105 x 58 x 29 mm (wyłączając gniazda BNC)
