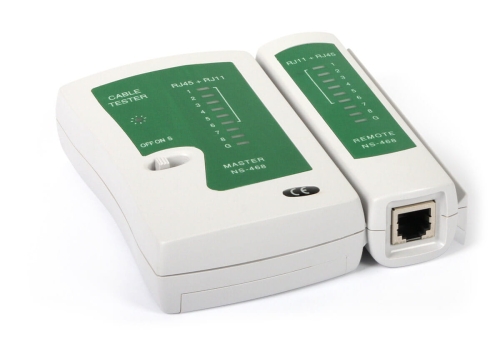

Tester kabli okablowania RJ-45 RJ-11 LAN UTP FTP

Tester służy do pomiaru ciągłości okablowania LAN. Umożliwia wykrycie błędnych połączeń, zwarć oraz przerw w okablowaniu. Przy jego pomocy można testować połączenia wykonane skrętką UTP, FTP zakończonych wtykami RJ45 oraz przewód telefoniczny zakończony złączem RJ11. Urządzenie składa się z dwóch części zasadniczej i terminatora montowanych na dwóch końcach badanego odcinka przewodu. Posiada jeden przycisk funkcyjny, za pomocą którego można wybrać jeden z dwóch trybów pracy. Po włączeniu urządzenia tester automatycznie rozpoczyna sprawdzać każdą żyłę osobno, oraz w przypadku przewodów FTP poprawność podłączenia ekranu do wtyku modularnego. Istnieje także możliwość ręcznego ustawienia testu każdej żyły po kolei. Aby zmienić podstawowy tryb pracy w jakim działa urządzenie, należy przytrzymać przycisk funkcyjny przez około 2 sekundy. W tym trybie, aby przejść do testowania następnej żyły, należy raz wcisnąć przycisk funkcyjny. Wynik testów jest sygnalizowany zapalonymi diodami.

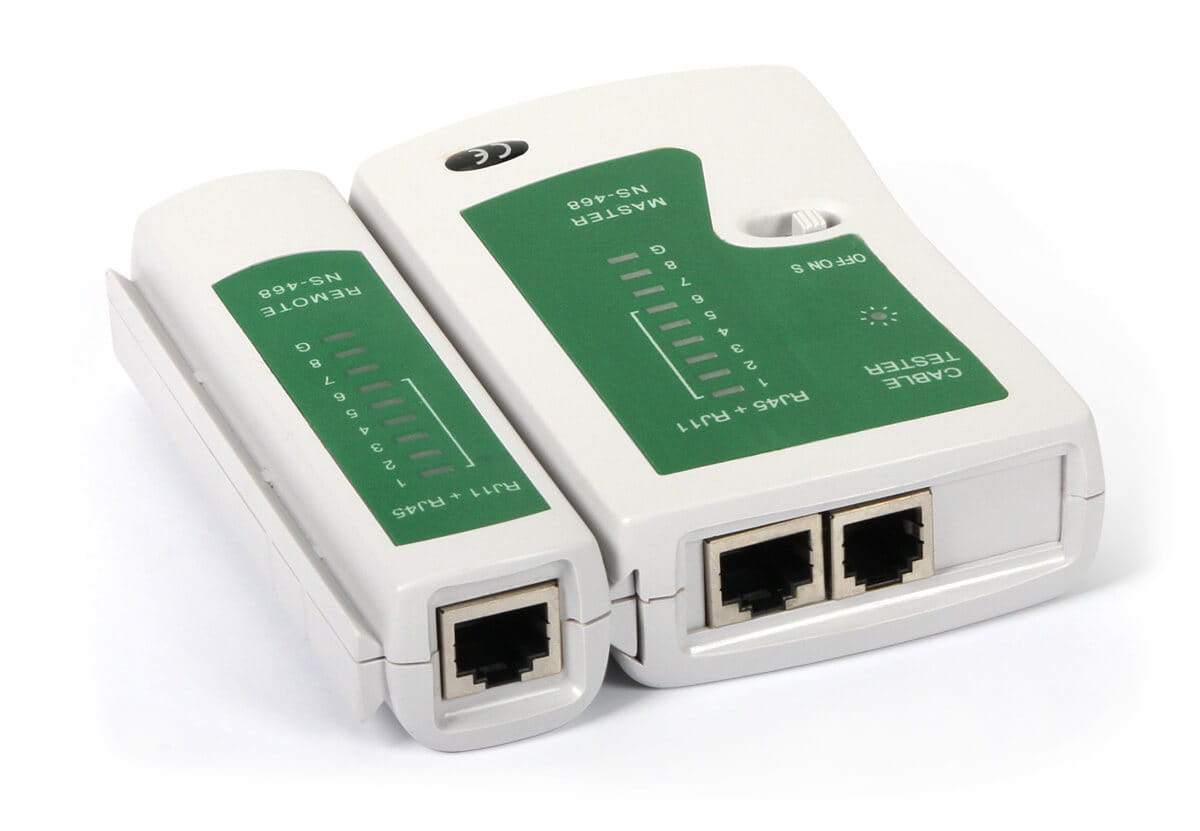

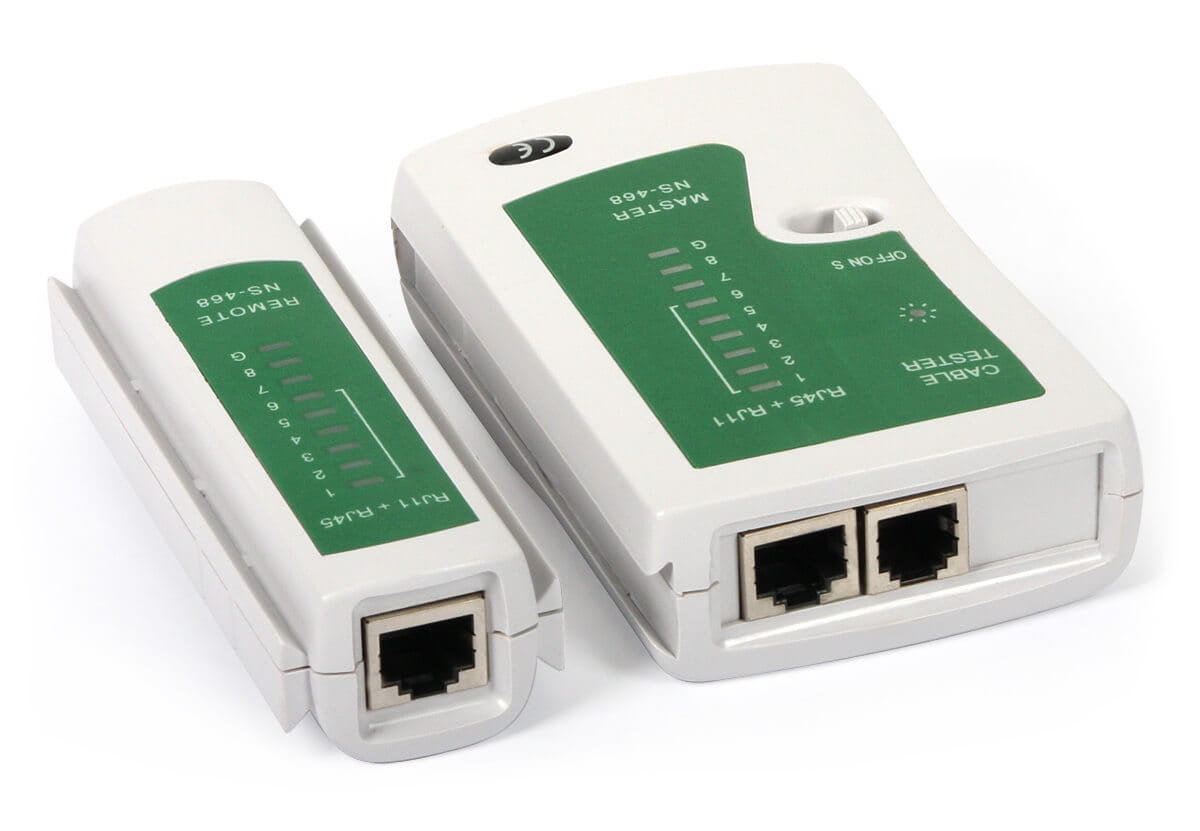

Tester składa się z dwóch części:

• głównej, wyposażonej w wyłącznik, diody oraz złącza: RJ45 oraz RJ11
• przystawki (terminatora) wyposażonej w diody oraz dwa złącza: RJ45 oraz RJ11

Zestaw nie zawiera baterii.

DANE TECHNICZNE:

• Wykonywane testy: wykrywanie błędnych połączeń, wykrywanie zwarć i przerw w okablowaniu
• Rodzaje testowanego okablowania: UTP, FTP, telefoniczny
• Przyłącza: RJ45, RJ11
• Zasilanie: bateria 9V

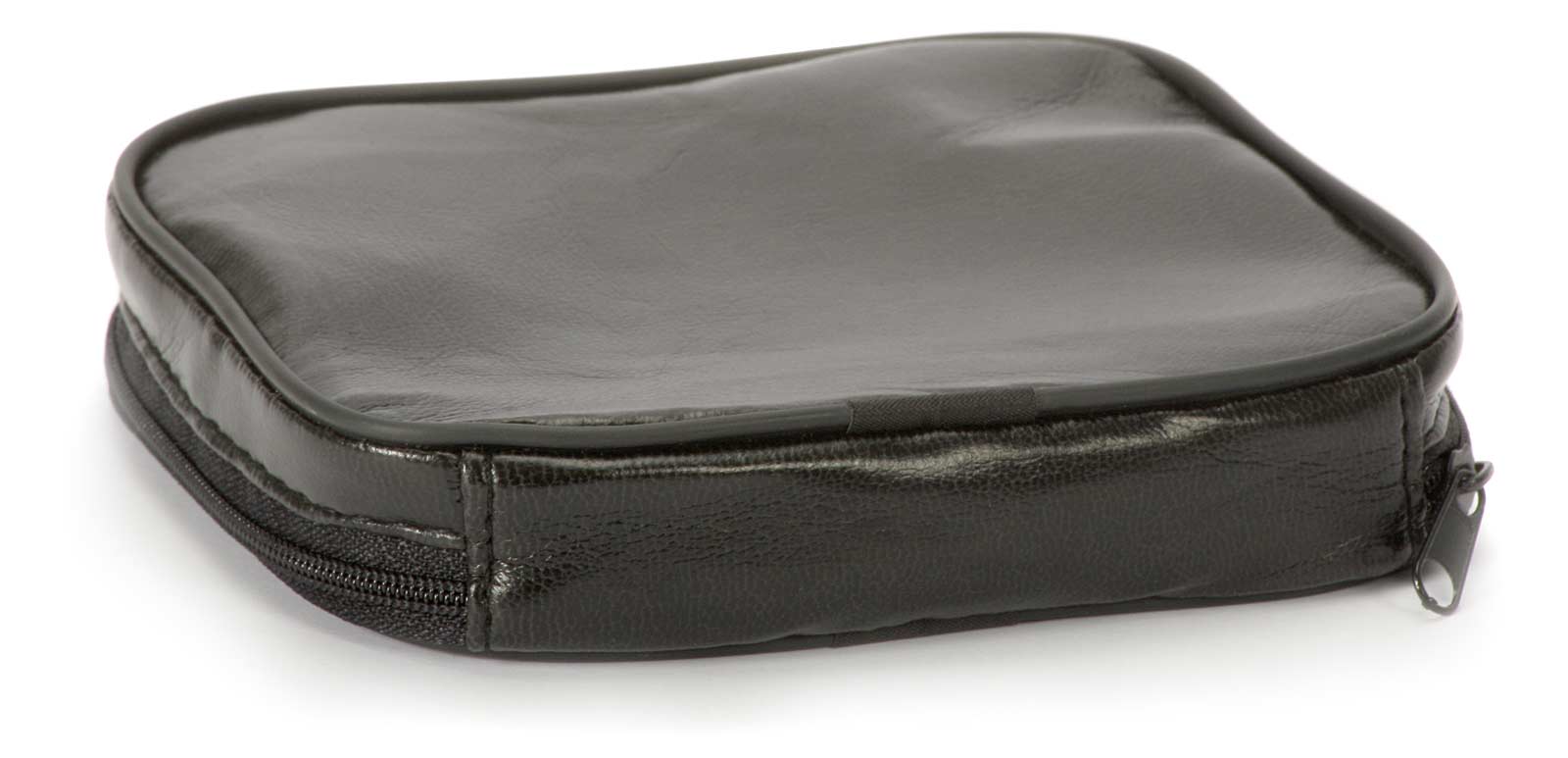

• Zawartość opakowania: tester okablowania, terminator, pokrowiec
