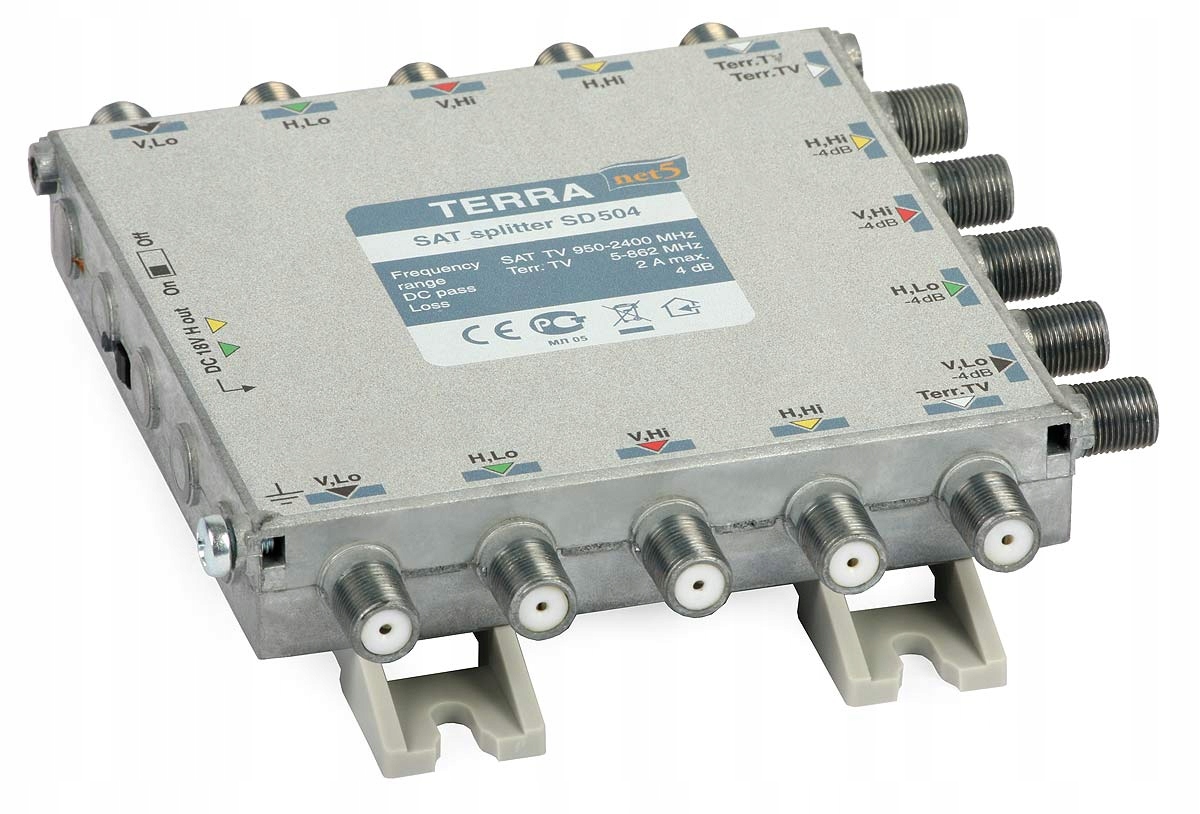

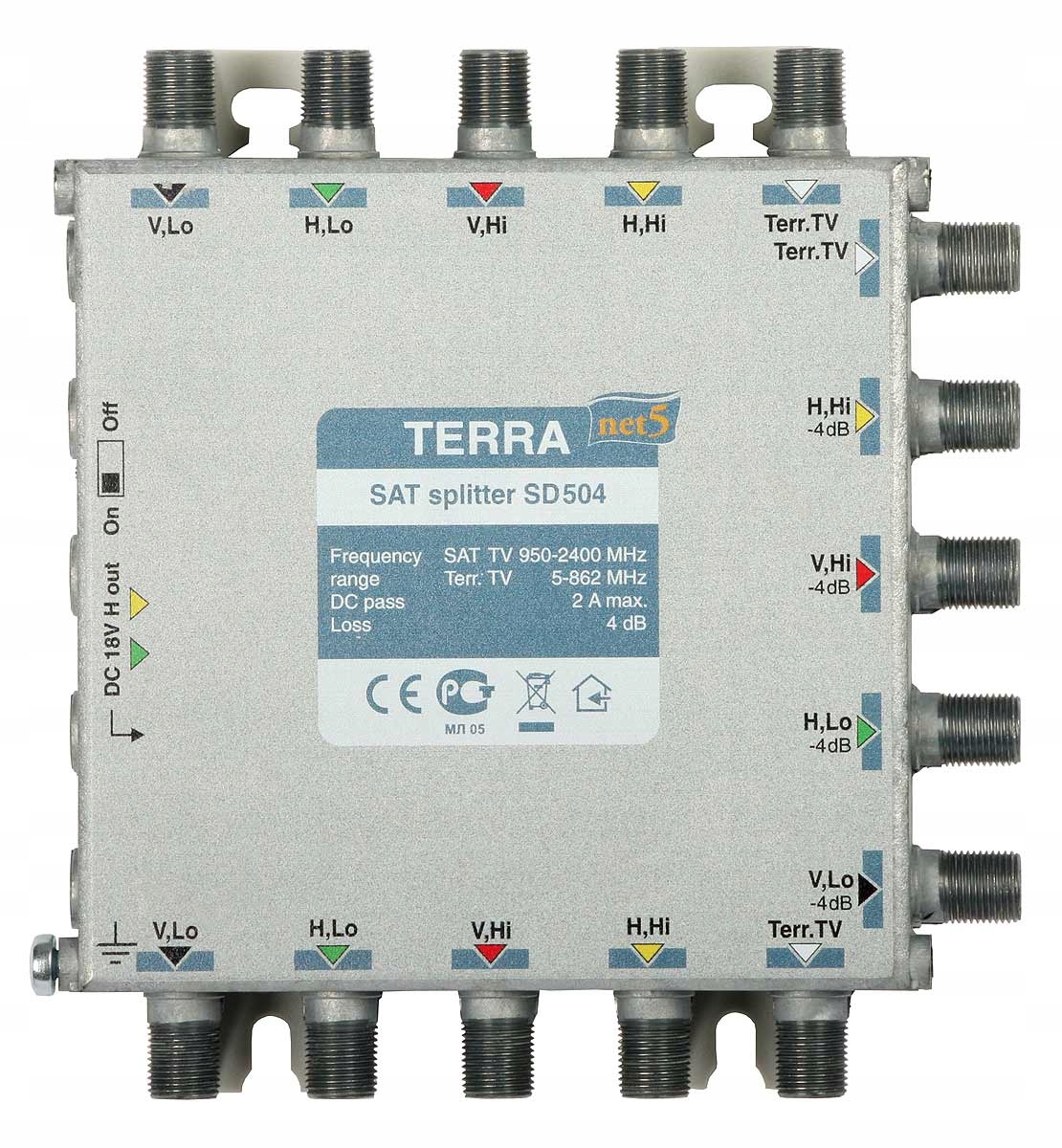

Rozgałęźnik TV/SAT SD-504 Terra klasa A

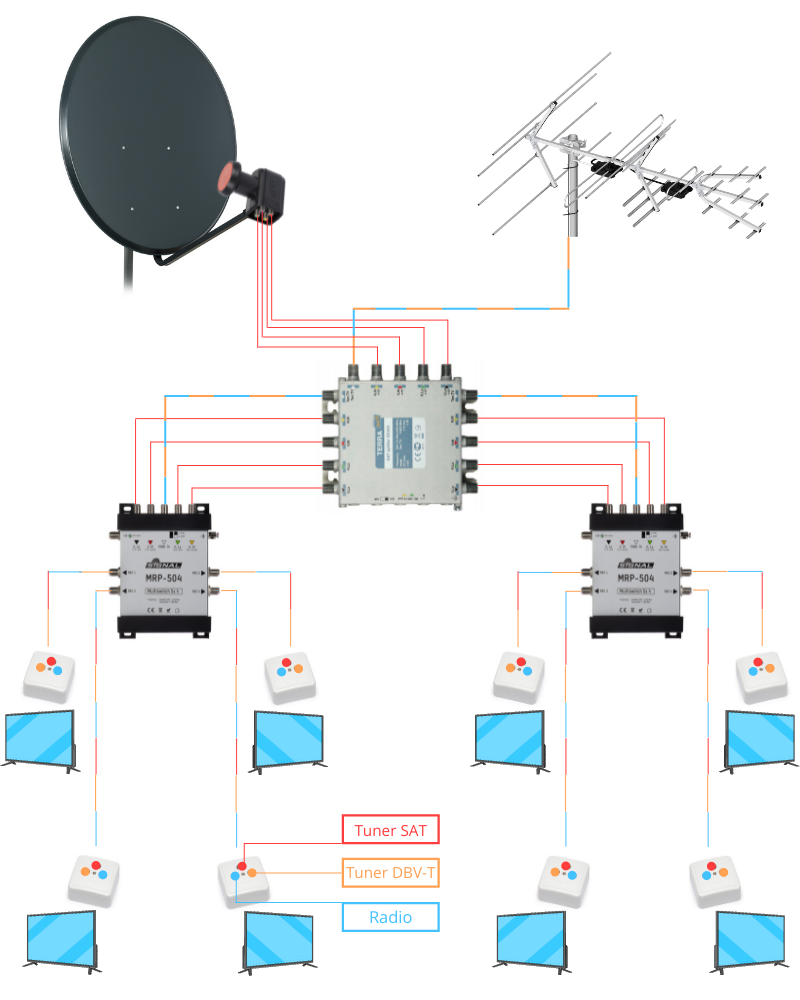

Służy do rozdzielenia sygnału DVB-T2 / SAT na dwa multiswitche

Rozgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo rozgałęźnik wydziela, także sygnał TV naziemnej. Rozgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.

Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.

• rozgałęźnik TV/SAT wyposażony w 5 torów,
• stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci,
• zastępuje 5 pojedynczych rozgałęźników TV/SAT,
• posiada wyłączalne przejście stałoprądowe,
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

NAJWYŻSZA JAKOŚĆ

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że produkty TERRA to gwarancja najwyższej jakości.

DANE TECHNICZNE:

Pasmo pracy [MHz]:

• SAT: 950 - 2400,
• DVB-T2/Radio: 5 - 862

Tłumienie przelotowe [dB]:

• SAT: 4
• DVB-T2/Radio: 4

Tłumienie w torze odgałęźnym [dB]:

• SAT: 4
• DVB-T2/Radio: 4

Separacja wyjść [dB]

• pasmo SAT/SAT: 30
• pasmo DVB-T2/SAT: 30

Przejście DC:

• tor syg. V: 0,5A max.
• tor syg. H: 2A max. (1A jedna linia)
• tor DVB-T: 0,1A max.

Klasa ekranowania: A

Tłumienie odbić [dB]: > 10

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 126x135x30

Masa [kg]: 0,44
