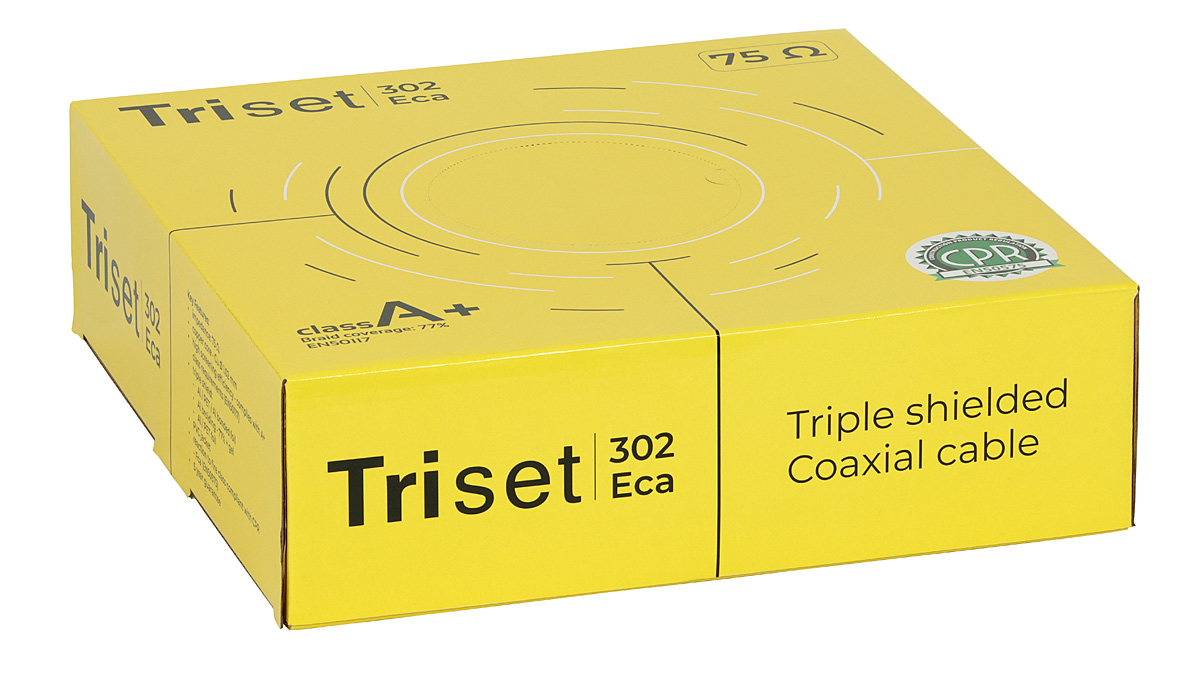

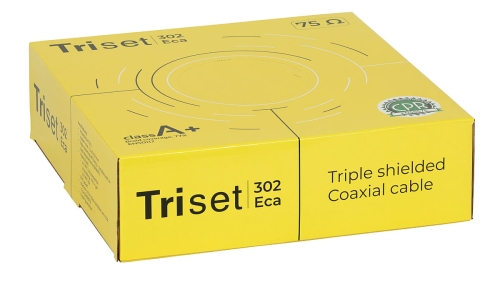

Przewód koncentryczny antenowy 75 Om TRISET 302 Eca CU miedziany A+ 100m

Wewnętrzny

Wysokiej jakości przewód koncentryczny Tri-Shield TRISET 302 Eca przeznaczony zarówno do instalacji indywidualnych, jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T2, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T2 oraz satelitarna DVB-S/S2).

Cechy wyróżniające:

• zgodny ze standardem class A+
• klasa palności Eca
• zgodny z wymaganiami rozporządzenia MTBiGM
• miedziany rdzeń 1,02 mm
• przewód o konstrukcji typu tri-shield - potrójny ekran
• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania - w paśmie częstotliwości do 2 GHz spełnia wymóg class A++
• min. 77% pokrycia oplotem

Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,02 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.

Przewód koncentryczny TRISET 302 Eca posiada 77% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

W przypadku równoległego układania wielu kabli oraz prowadzenia długich odcinków kablowych zalecane jest stosowanie przewodów z potrójnym ekranem. Skuteczne ekranowanie na długich dystansach niweluje prawdopodobieństwo powstania tzw. przesłuchów kablowych. Polegają one na indukowaniu się niepożądanych sygnałów w sąsiednich kablach. Uwidacznia się to na ekranie zakłóceniami obrazu: pikselozą i zamrażaniem scen tak jak to ma miejsce w przypadku słabego sygnału lub sygnału o niskiej jakości.

Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych czy skrzynkach montażowych.

Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.

Przewód koncentryczny Tri-Shield TRISET 302 Eca spełnia normę EN50117 w zakresie ekranowania (klasa A+) w paśmie częstotliwości 5 - 3000 MHz.

Przewód koncentryczny Tri-Shield TRISET 302 Eca jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania przeznaczonego do instalacji RTV/SAT.

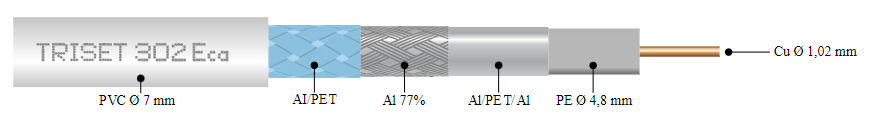

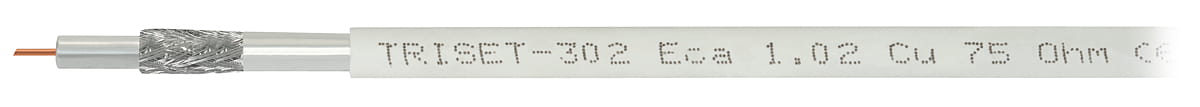

Żyła wewnętrzna wykonana z drutu miedzianego o średnicy 1,02 mm oraz potrójny ekran (pierwsza folia klejona Al/PET/Al + oplot 77% + druga folia Al/PET):

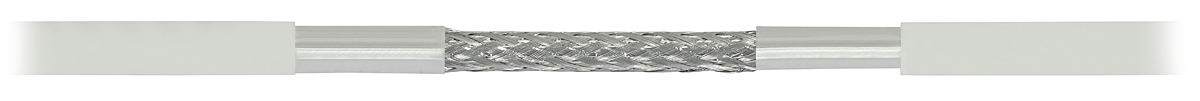

Pokrycie oplotem (aluminium) 77%:

Dane techniczne:

• Rodzaj towaru: Przewód koncentryczny
• Typ: TRISET 302 Eca
• Marka: TRISET
• Zastosowanie: wewnętrzny
• Klasa kabla: RG-6
• Zgodność z Rozporządzeniem MTBiGM: Tak
• Klasa CPR: Eca

Właściwości fizyczne:

• Impedancja: 75 Ω
• Klasa ekranowania: A+
• Impedancja transferowa TI: <2,5 mΩ/m
• Żyła: materiał - miedź; średnica - 1.02 mm
• Dielektryk: spienienie fizyczne; średnica - 4,6 mm

Ekran:

• Ilość warstw: 3
• Pierwsza folia: przyklejona do dielektryka - TAK; materiał - Al/PET/Al;
• Oplot: materiał - aluminium; średnica drutu 0,12 mm; Ilość drutów 16x8 szt.; kąt nawiniecia - 26,69 stopnie; pokrycie - 77 %
• Druga folia: materiał Al/PET;
• Płaszcz: materiał PVC; średnica 7 mm; kolor - biały

Własności elektryczne:

• Rezystancja w temperaturze 20 °C: 32,12 (ekran) 21,91 (żyła) Ω/km
• Pojemność: 52,5 pF/m

Własnośći mechaniczne:

• Temperatura pracy: -30...+70 °C
• Temperatura układania: -10...+40 °C
