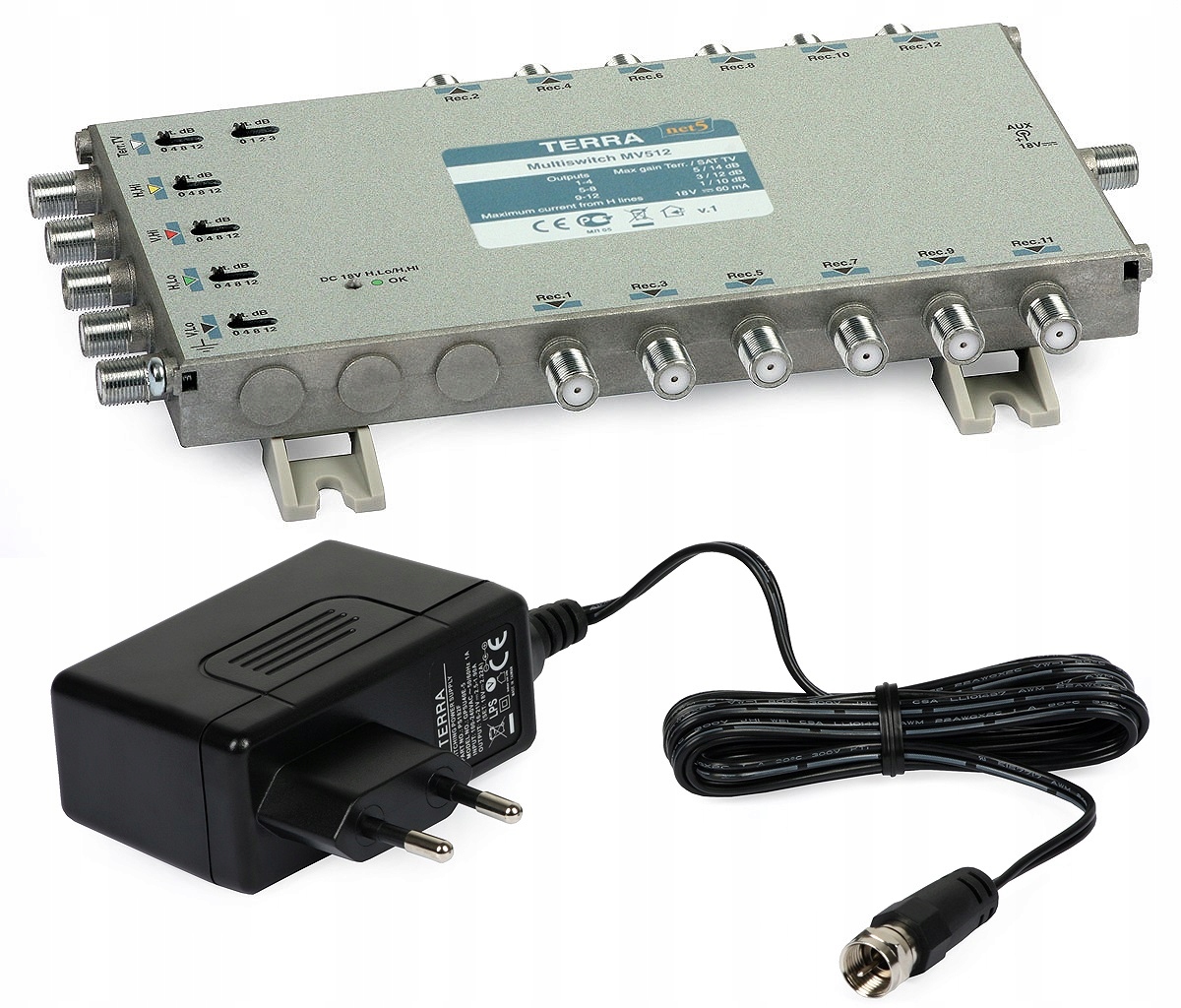

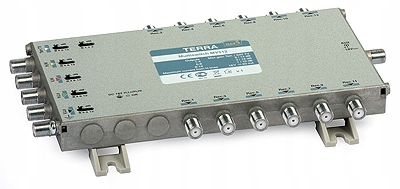

Multiswitch Terra MV-512 klasa A z regulacją wzmocnienia IF

5 wejść, 12 wyjść

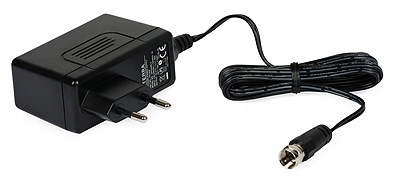

+Zasilacz impulsowy 18V 2A

!!! UWAGA !!!

DO MULTISWITCHY ZAWSZE STOSUJEMY KONWERTER TYPU QUATTRO

NAJWYŻSZA JAKOŚĆ.

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA to gwarancja najwyższej jakości.

Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

Cechy wyróżniające

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• aktywny tor sygnału naziemnego
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

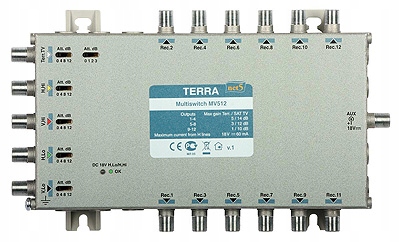

Multiswitch MV-512 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

DANE TECHNICZNE:

Pasmo pracy [MHz]:

• SAT: 950 - 2400,
• DVB-T/Radio: 47 - 790

Wzmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB]:

• SAT wyjścia 1-4: 5...14, SAT wyjścia 5-8: 4...12, wyjścia 9-12: 3...10
• DVB-T/Radio wyjścia 1-4: -1...5, wyjścia 5-8: -2...3, wyjścia 9-12: -3...1

Regulacja wzmocnienia [dB]

• SAT: 12, krok 4dB
• DVB-T/Radio: 15, krok 1dB

Max. poziom sygnału SAT (IMD3=35dB) [dBμV]: 105

Max. poziom sygnału TV naziemnej (IMD3=60dB) [dBμV]

• wyjścia 1-4: 88
• wyjścia 5-8: 86
• wyjścia 9-12: 84

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]

• pasmo SAT: > 30
• pasmo DVB-T: > 35

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania: 18V 100mA

Sygnały sterujące: 14/18V, 0/22kHz

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 227x135x30

Masa [kg]: 0,7

Przykładowy schemat zastosowania multiswitcha MV-508 (dla MV-512 wyjść jest 12)
