Cechy wyróżniające

• multiswitch radialny,
• wbudowana prekorekcja charakterystyki kabla,
• grupowanie wyjść pod względem poziomu wyjściowego,
• separacja pomiędzy wejściami większa niż 30 dB,
• możliwość zasilania przedwzmacniacza dla anteny naziemnej,
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz),
• pasywny tor sygnału TV (5-862 MHz),
• wbudowany zasilacz,
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche przeznaczone są do pracy wewnątrz budynku.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowany w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

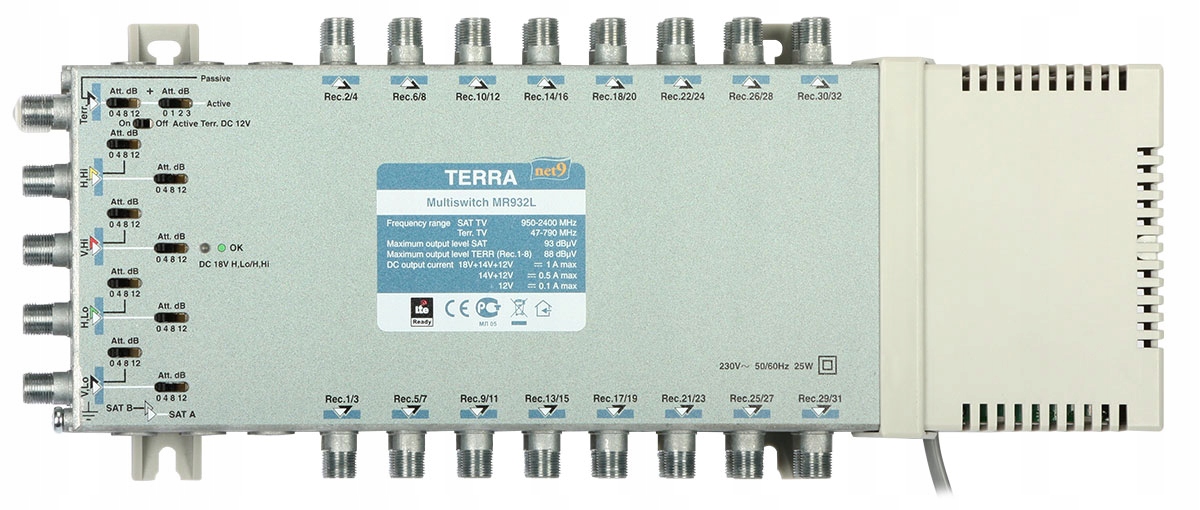

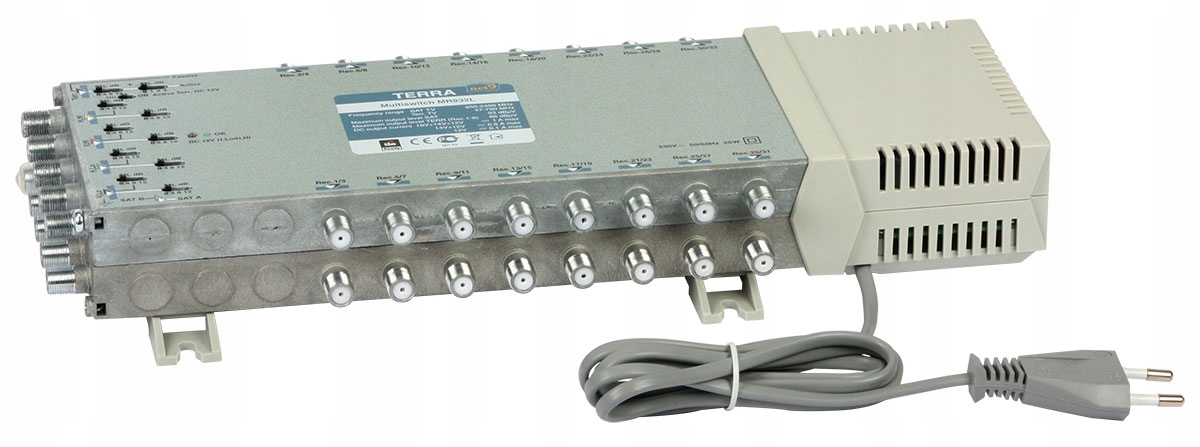

Multiswitch MR-932L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-932L został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

DANE TECHNICZNE:

Pasmo pracy [MHz]:

• SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Tor pasywny 5 - 862

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] SAT:

• wyjścia 1-16: 2...7
• wyjścia 17-32: 1...5

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] Tor aktywny DVB-T/Radio:

• wyjścia 1-8: 1...4
• wyjścia 9-16: 0...2
• wyjścia 17-24: -1...0
• wyjścia 25-32: -2...-2

Tłumienie [dB] Tor pasywny:

• wyjścia 1-8: 29
• wyjścia 9-16: 31
• wyjścia 17-24: 33
• wyjścia 25-32: 35

Regulacja wzmocnienia w torze SAT [dB]: 12, krok 4 dB

Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1 dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 93

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]:

• wyjścia 1-8: 85
• wyjścia 9-12: 83
• wyjścia 13-16: 81
• wyjścia 25-32: 79

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]: > 30

Zasilanie na wejściach RF:

• H/Lo, H/Hi - 18 V
• V/Lo, V/Hi - 14 V
• TV naziemna - 12 V

Natężenie prądu na wejściach RF [A]:

• +18V&+14V&+12V: < 0,1
• +14V&+12V: < 0,5
• +12V: < 0,1

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Sygnały sterujące: 14/18 V, 0/22 kHz, tone burst lub DiSEqC 1.0, DiSEqC 2.0

Pobór mocy**: AC 230 V 50/60 Hz 4 W

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 333x135x52

Masa [kg]: 2,15

Przykładowy schemat zastosowania multiswitcha MR-908 (dla MR-932 wyjść jest 32)
