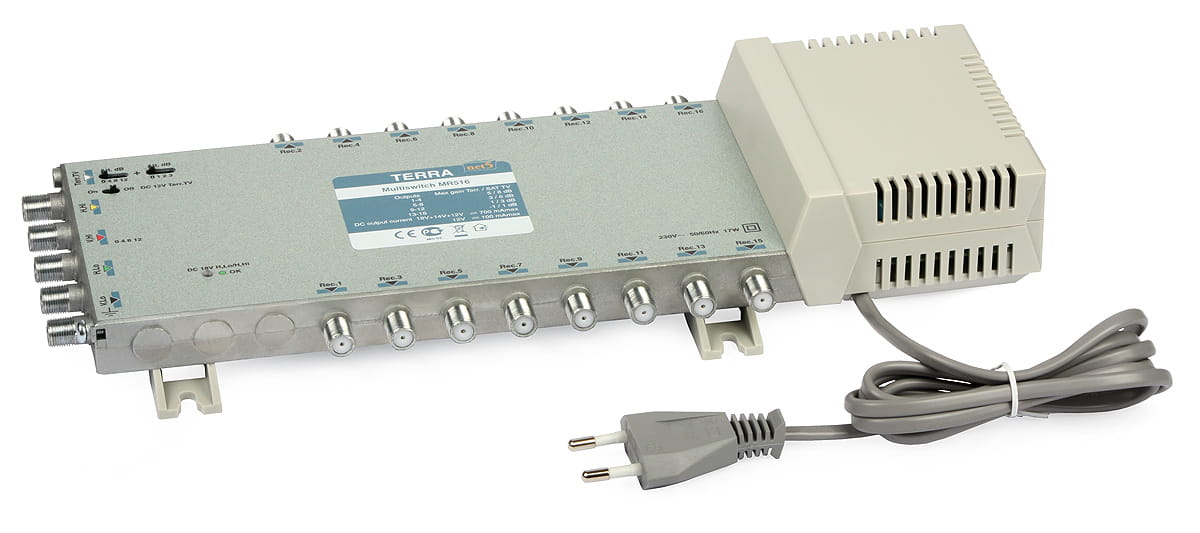

Multiswitch Terra MR-516 klasa A z aktywną naziemną

5 wejść, 16 wyjść

!!! UWAGA !!!

DO MULTISWITCHY ZAWSZE STOSUJEMY KONWERTER TYPU QUATTRO

NAJWYŻSZA JAKOŚĆ.

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA to gwarancja najwyższej jakości.

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-516 posiada 5 wejść oraz 16 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 16 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Cechy wyróżniające

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB

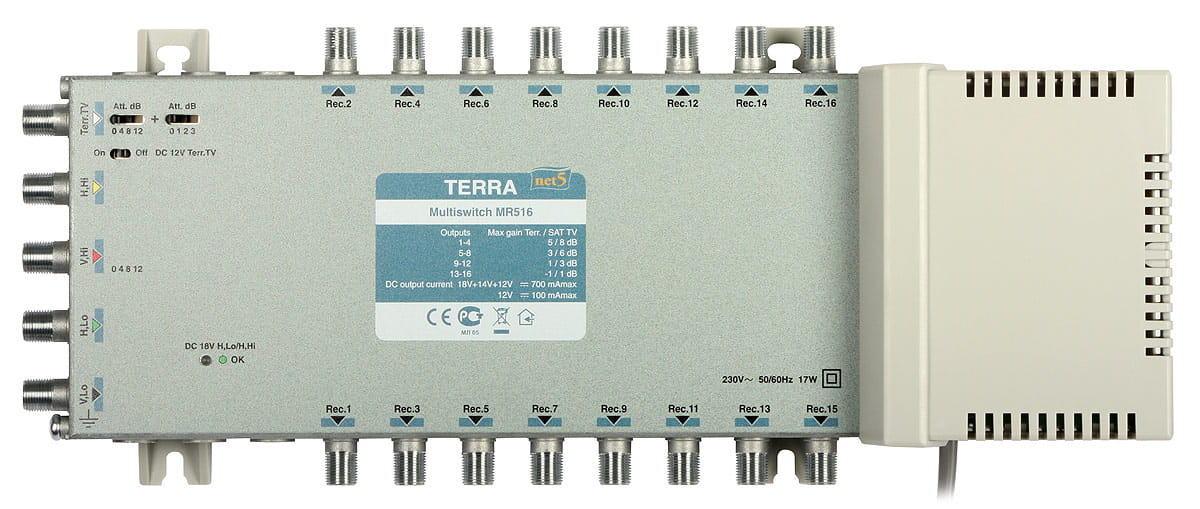

• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

DANE TECHNICZNE:

Pasmo pracy [MHz]:

• SAT 950 - 2400
• DVB-T/Radio 47 - 790

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] SAT:

• wyjścia 1-4: 0...8
• wyjścia 5-8: -1...6
• wyjścia 9-12: -2...3
• wyjścia 13-16: -3...1

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] DVB-T/Radio:

• wyjścia 1-4: -1...5
• wyjścia 5-8: -2...3
• wyjścia 9-12: -3...1
• wyjścia 13-16: -4...-1

Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 96

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]:

• wyjścia 1-4: 88
• wyjścia 5-8: 86
• wyjścia 9-12: 84
• wyjścia 13-16: 82

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]: pasmo SAT  >30, pasmo DVB-T  >35

Zasilanie na wejściach RF:

• H/Lo, H/Hi - 18V
• V/Lo, V/Hi - 14V
• TV naziemna - 12V

Natężenie prądu na wejściach RF [A]:

• +18V&+14V&+12V: < 0,7
• +14V&+12V: < 0,5
• +12V: < 0,1

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Sygnały sterujące: 14/18V, 0/22kHz

Pobór mocy**: 230VAC 50/60Hz 2W

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 333x135x52

Masa [kg]: 1,1

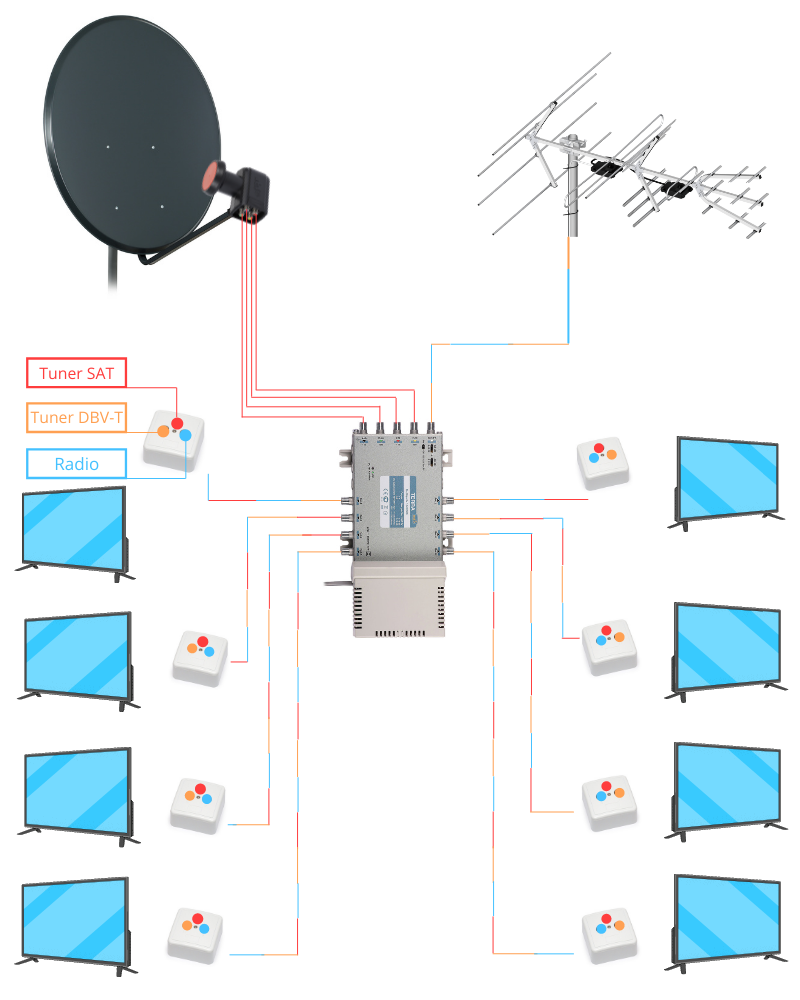

Przykładowy schemat zastosowania multiswitcha MR-508 (dla MR-516 wyjść jest 16)
