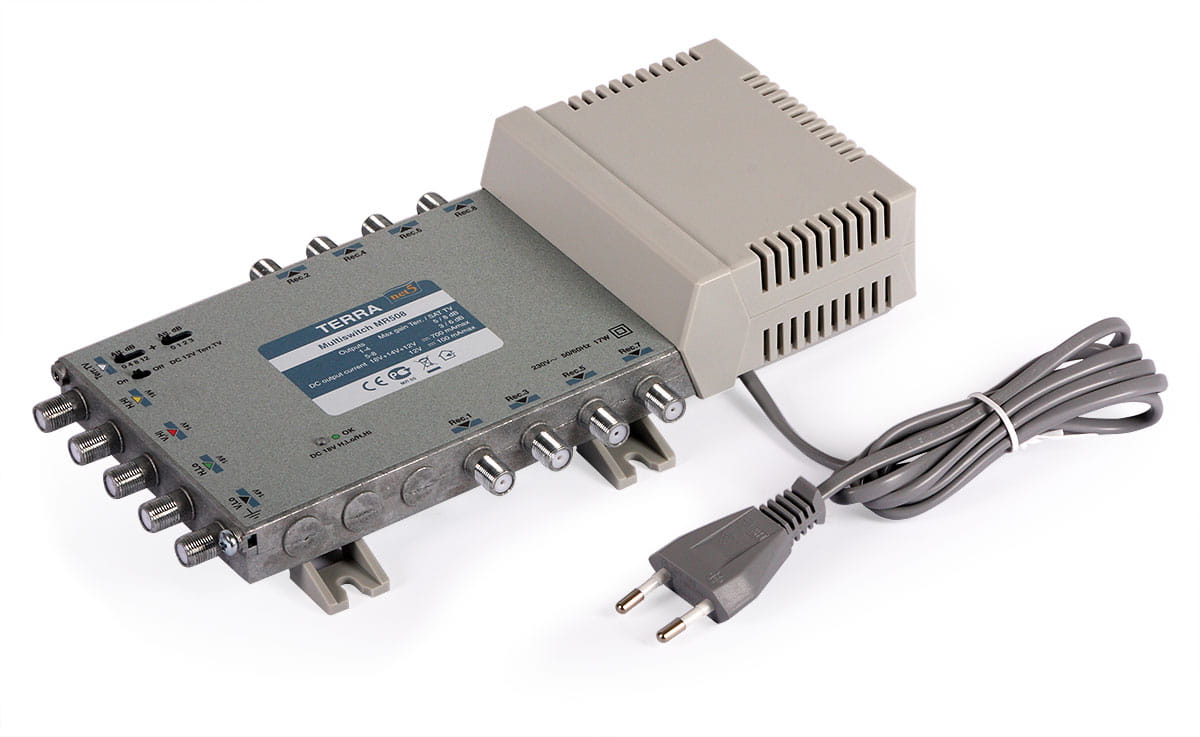

Multiswitch Terra MR-508 klasa A z aktywną naziemną

5 wejść, 8 wyjść

!!! UWAGA !!!

DO MULTISWITCHY ZAWSZE STOSUJEMY KONWERTER TYPU QUATTRO

NAJWYŻSZA JAKOŚĆ.

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA to gwarancja najwyższej jakości.

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-508 posiada 5 wejść oraz 8 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 8 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Cechy wyróżniające

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB

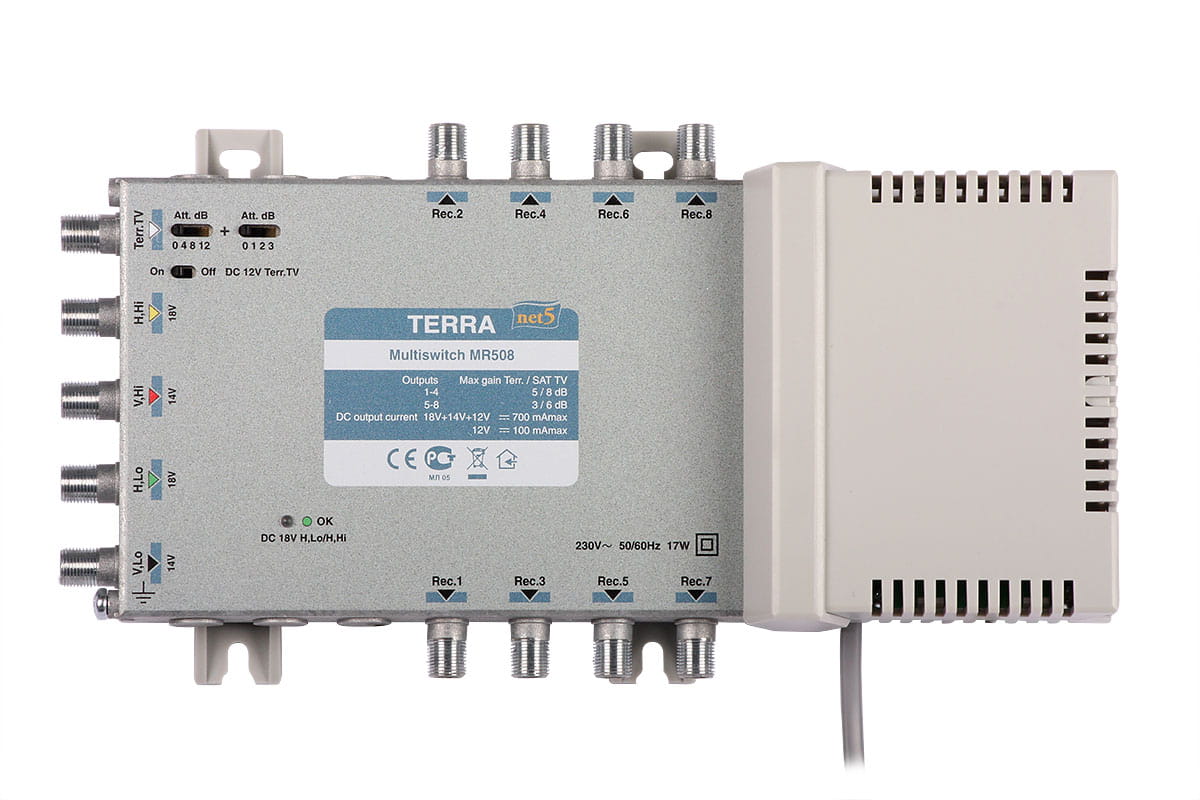

• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

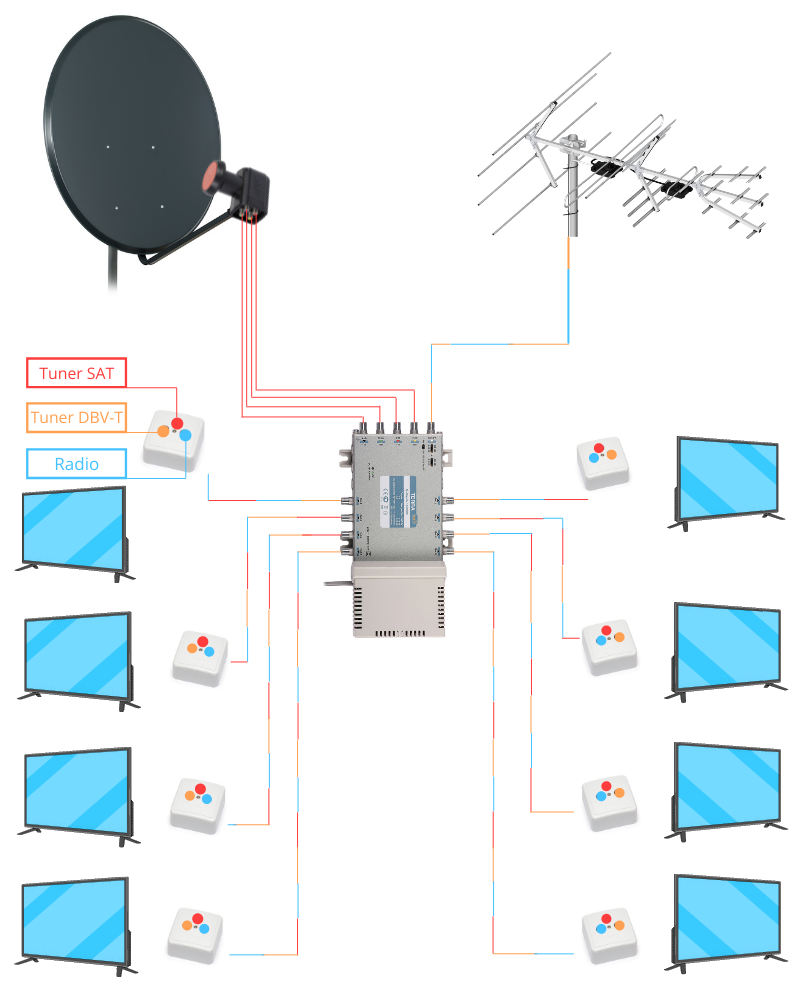

Przykładowy schemat zastosowania multiswitcha MR-508

DANE TECHNICZNE:

Pasmo pracy [MHz]:

• SAT 950 - 2400
• DVB-T/Radio 47 - 790

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] SAT:

• wyjścia 1-4: 0...8
• wyjścia 5-8: -1...6;

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] DVB-T/Radio:

• wyjścia 1-4: -1...5
• wyjścia 5-8: -2...3

Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 96

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]:

• wyjścia 1-4: 88
• wyjścia 5-8: 86

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]:

• pasmo SAT  >30
• pasmo DVB-T  >35

Zasilanie na wejściach RF:

• H/Lo, H/Hi - 18V;
• V/Lo, V/Hi - 14V;
• TV naziemna - 12V

Natężenie prądu na wejściach RF [A]:

• +18V&+14V&+12V: < 0,7;
• +14V&+12V: < 0,5;
• +12V: < 0,1

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Sygnały sterujące: 14/18V, 0/22kHz

Pobór mocy**: 230VAC 50/60Hz 2W

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 253x135x52

Masa [kg]: 0,8
