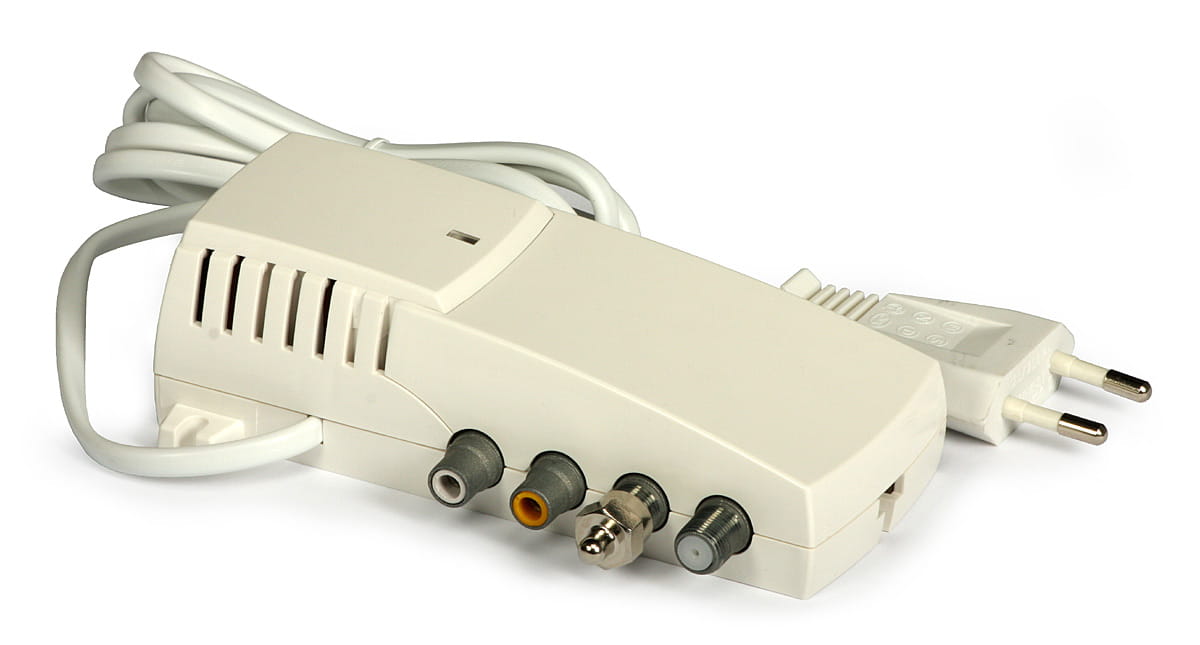

Modulator Terra MT-41 kanały 21-69

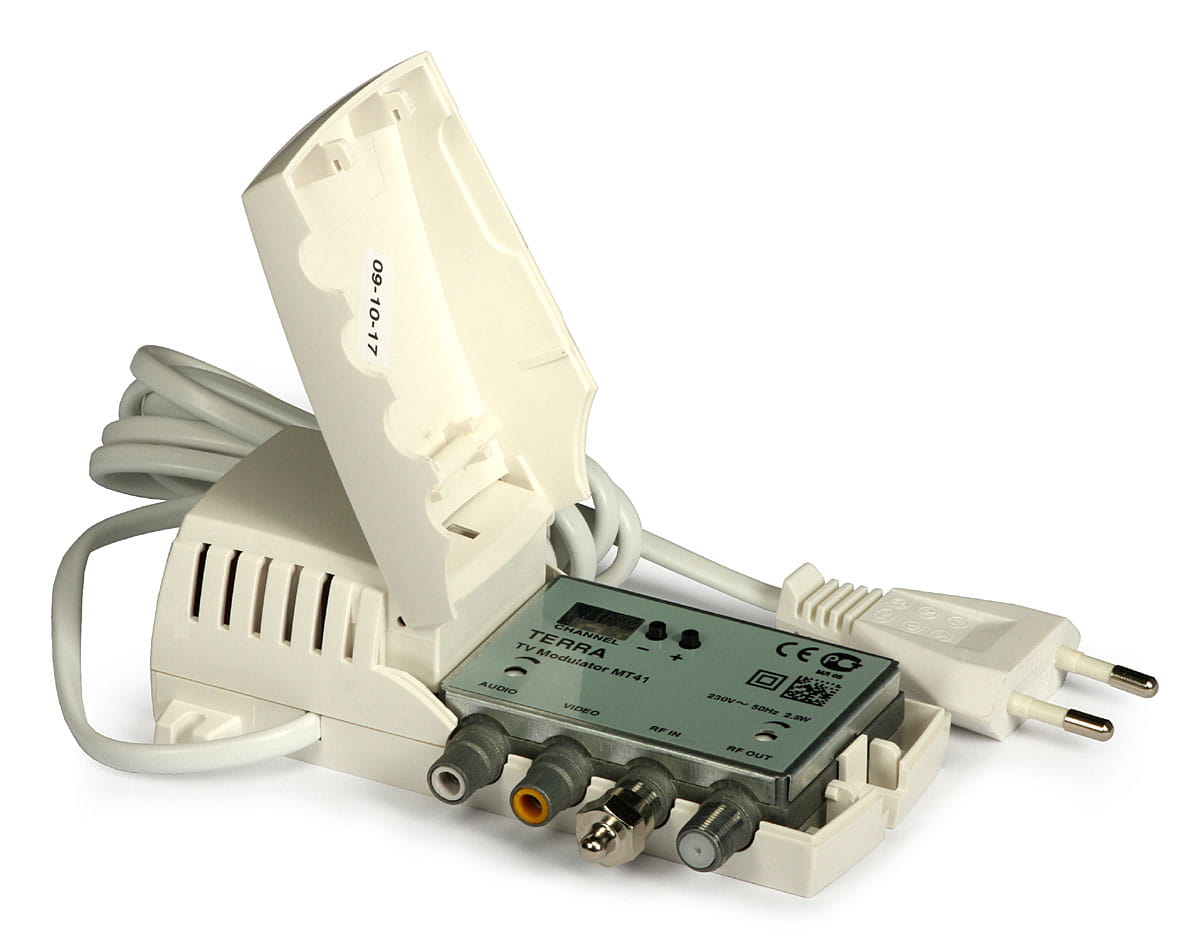

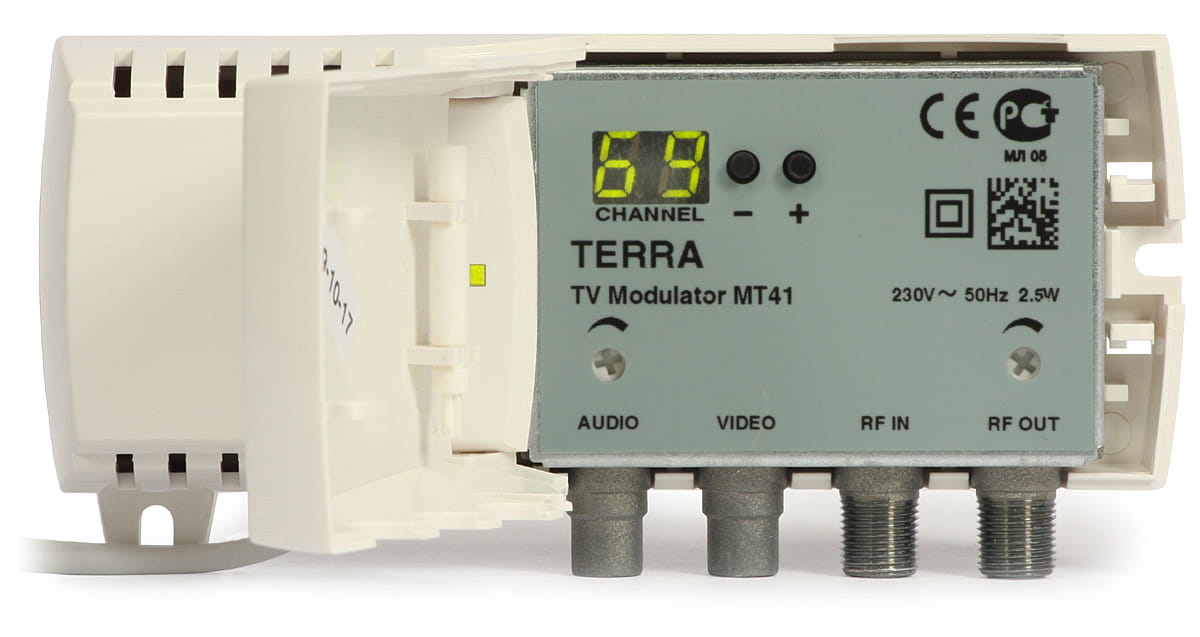

Modulator dwuwstęgowy MT-41 posiada sterowanie mikroprocesorowe - wybór kanału wyjściowego jest dokonywany po zdjęciu obudowy za pomocą dwóch przycisków, a jego numer (podobnie jak każdy parametr opisany poniżej, którego wartość można zmieniać) jest wyświetlany na wyświetlaczu LED. Numer kanału oraz wartości innych parametrów są zapisywane w pamięci nieulotnej. Zastosowanie kwarcowego układu stabilizacji (PLL) zapewnia prawie zerowy błąd częstotliwości. Modulatory te można łączyć kaskadowo. Umożliwiają one także sumowanie sygnału zmodulowanego z sygnałem telewizji naziemnej. Istnieje możliwość zabezpieczenia modulatora przed nieautoryzowanym dostępem.

Istnieje możliwość:

• regulacji częstotliwości nośnej wizji,
• zmiany głębokości modulacji nośnej dźwięku ,
• zmiany odstępu nośnej audio od nośnej wideo,
• regulacji poziomu wejściowego oraz dewiacji sygnału audio.



DANE TECHNICZNE:

Wejście wideo:

• zakres częstotliwości: 20 Hz - 6 MHz
• poziom / impedancja: 1 V +/- 1 dB / 75 Ohm

Wejście audio:

• zakres częstotliwości: 20 Hz - 15 kHz
• regulacja poziomu: + 1 ... -14 dB
• poziom/impedancja/dewiacja: 775 mV RMS / 10 kOhm / 50 kHz

Wyjście RF:

• poziom (typowy)/impedancja: 90 dBuV / 75 Ohm
• regulacja poziomu: 0 ... -20 dB
• wersja sygnału PAL: G/H/I/L/K/M/N/Australia
• zakres częstotliwości: 470 - 862 MHz

Dokładność nośnych: +/- 50 kHz

Częstotliwość podnośnej dźwięku: 4,5; 5,5; 6,0; 6,5 MHz

Zakres regulacji nośnej wideo: +/- 2,25 MHz max. z krokiem 0,25 MHz

Tłumienie przelotowe SAT / Terr.: 2,5 / 1,5 dB

Zakres częstotliwości  przelotu SAT / Terr.: 47 - 2150 MHz

Odpowiedź częstotliwościowa wideo: +/- 1 dB

Współczynnik A/V: 12/16 dB

Głębokość modulacji amplitudy (typowa): 81 %

SNR (ważony): >= 55dB

Zasilanie / Pobór mocy: 230 V AC 50 Hz 2,5 W

Temperaturowy zakres pracy: -10 ... +50 C

Wymiary / Waga: 133x73x39 mm / 0,36 kg
