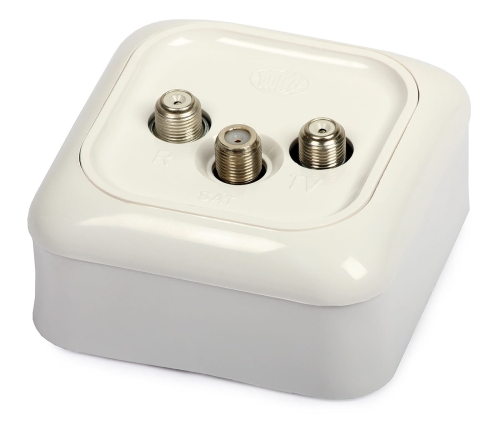

Gniazdo RTV SAT natynkowe końcowe GAR-3F-BG-DK-SAT Satel

PRODUKT POLSKI

Gniazdo GAR-BG-DK-SAT przeznaczone jest do stosowania w sieciach abonenckich systemów SAIZ (SMATV) typu nieprzelotowego oraz satelitarnych antenowych instalacji indywidualnych (SAII) i służy do przyłączania do tych sieci abonenckich urządzeń RTV i odbiorników (tunerów) satelitarnych.

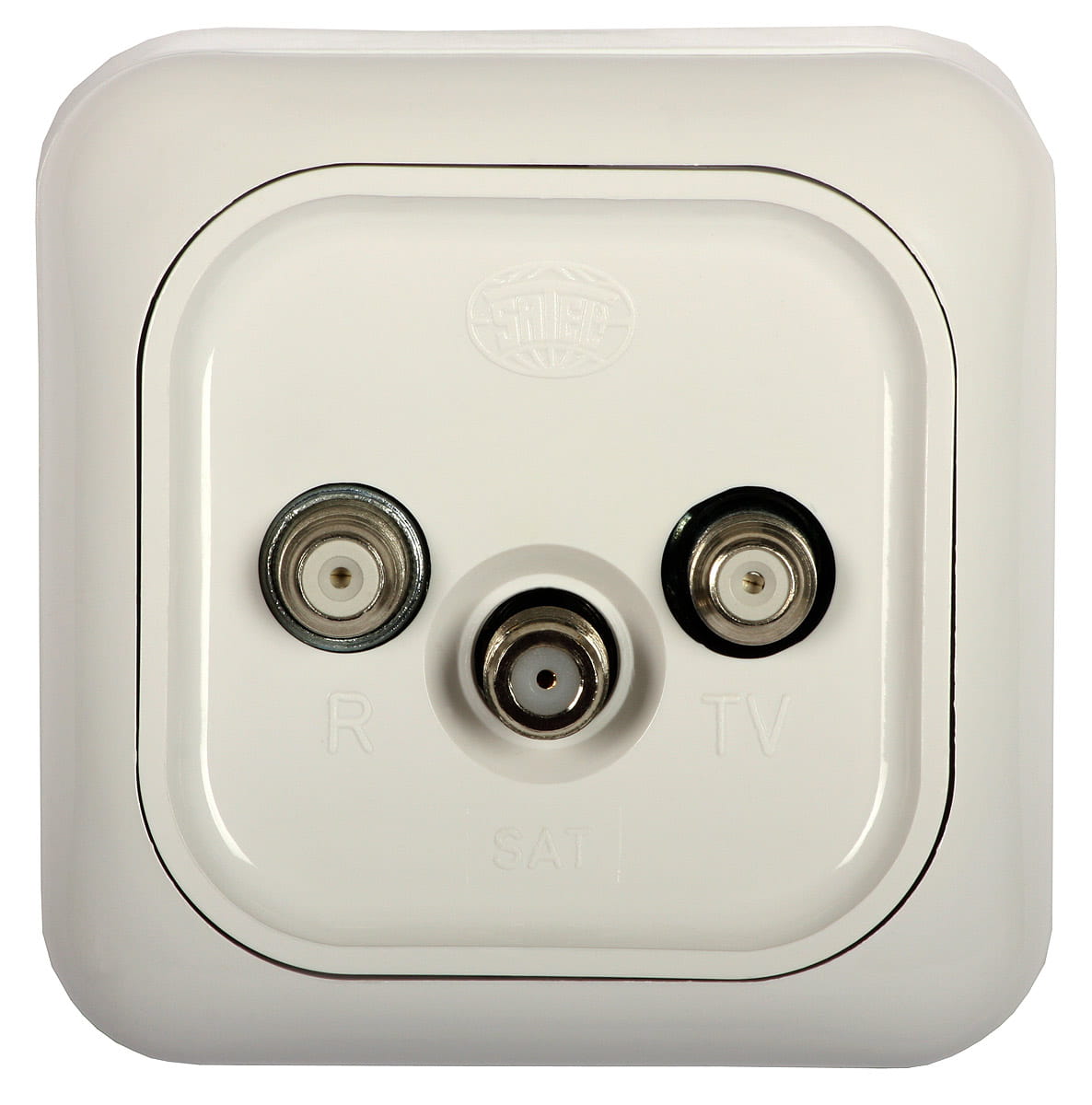

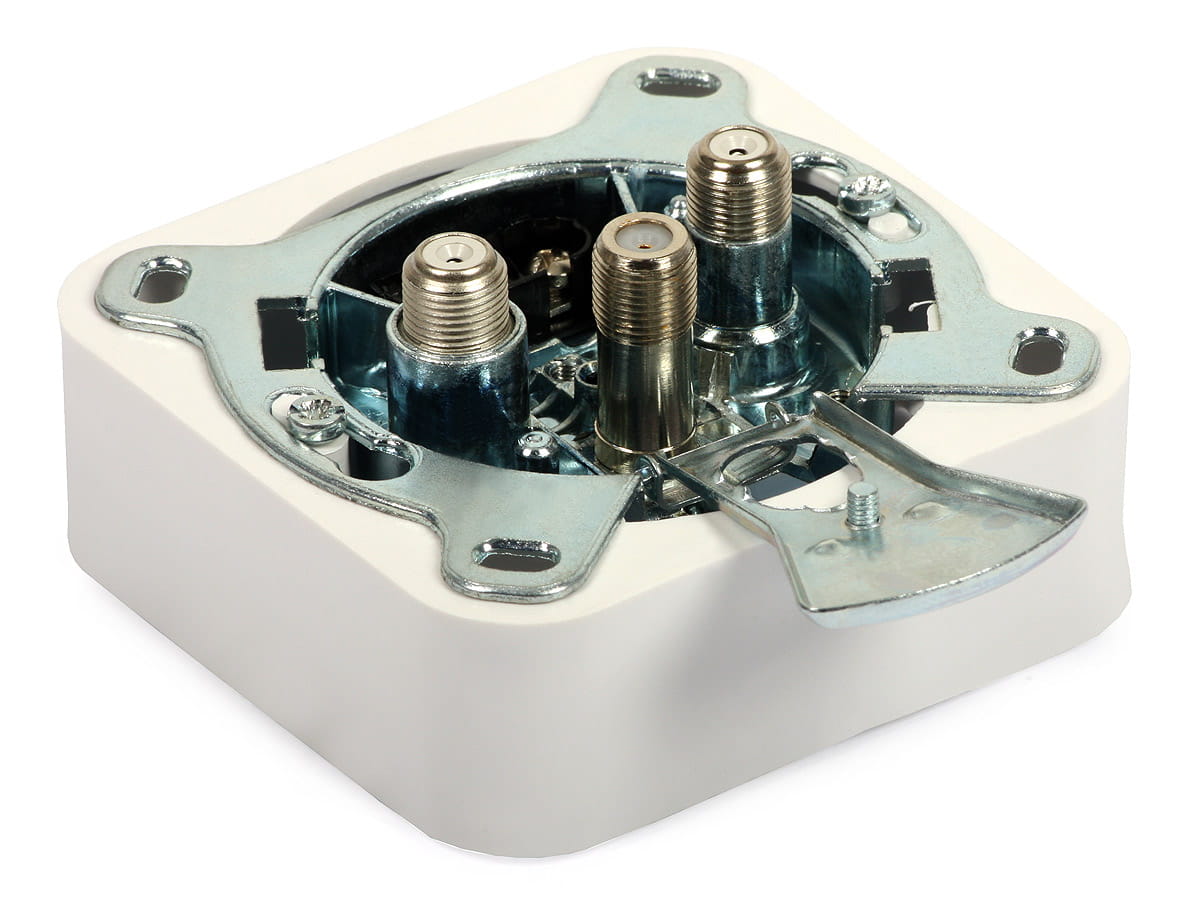

Gniazdo wyposażone jest w jedno przyłącze, służące do dołączania linii abonenckiej doprowadzającej sygnały w.cz. oraz w trzy przyłącza abonenckie, z których wszystkie są gniazdami typu F i służą one odpowiednio do przyłączania abonenckich urządzeń odbiorczych R-TV-SAT. Dzięki zastosowaniu odpowiednich urządzeń filtracyjnych (znajdujących się wewnątrz korpusu gniazda) na wyjściach R i TV występują sygnały radiodyfuzji naziemnej z zakresu częstotliwości 5 - 862 MHz, zaś na wyjściu SAT - sygnały satelitarne zawarte w paśmie 1-wszej pośredniej częstotliwości satelitarnej 950 - 2400 MHz.

Pasmo częstotliwości sygnałów SAT przenoszonych od wejścia gniazda do wyjścia SAT (rozszerzone w stosunku do dotychczas spotykanych na rynku gniazd z 2050 MHz do 2400 MHz) i inne cechy gniazda, czynią je przydatnym do stosowania w sieciach i instalacjach, w których transmitowane są sygnały nie tylko telewizji i radiofonii satelitarnej analogowej, ale także i cyfrowej.

DANE TECHNICZNE:

Pasma częstotliwości przenoszonych sygnałów:

• do wyjść R i TV: 5 - 862 MHz
• do wyjścia SAT: 950 - 2400 MHz

Tłumienie wtrąceniowe w pasmach przenoszenia:

• do wyjść R i TV: 5 - 790 MHz ... 4dB, 790 - 862 MHz ... 6dB
• do wyjścia SAT: 950 - 2050 MHz ... 2dB, 2050 - 2400 MHz ... 3dB

Tłumienie przenikowe pomiędzy wyjściami (min.)

• R i TV: 5 - 862 MHz ... 22dB
• RTV i SAT: 5 - 862 MHz ... 25dB, 950 - 2400 MHz ... 20dB

Tłumienie odbić (min.) na wejściu w przedziałach częstotliwości:

• RTV: 5 - 300 MHz ... 18 dB, 300 - 750 MHz ... 12 dB, 750 - 862 MHz ... 7 dB
• SAT: 950 - 2400 MHz ... 10 dB

Tłumienie odbić na wyjściu:

• RTV: 5 - 300 MHz ... 18 dB, 300 - 750 MHz ... 12 dB, 750 - 862 MHz ... 8 dB
• SAT: 950 - 2400 MHz ... 11dB

Tłumienie ekranowania: 85 dB
