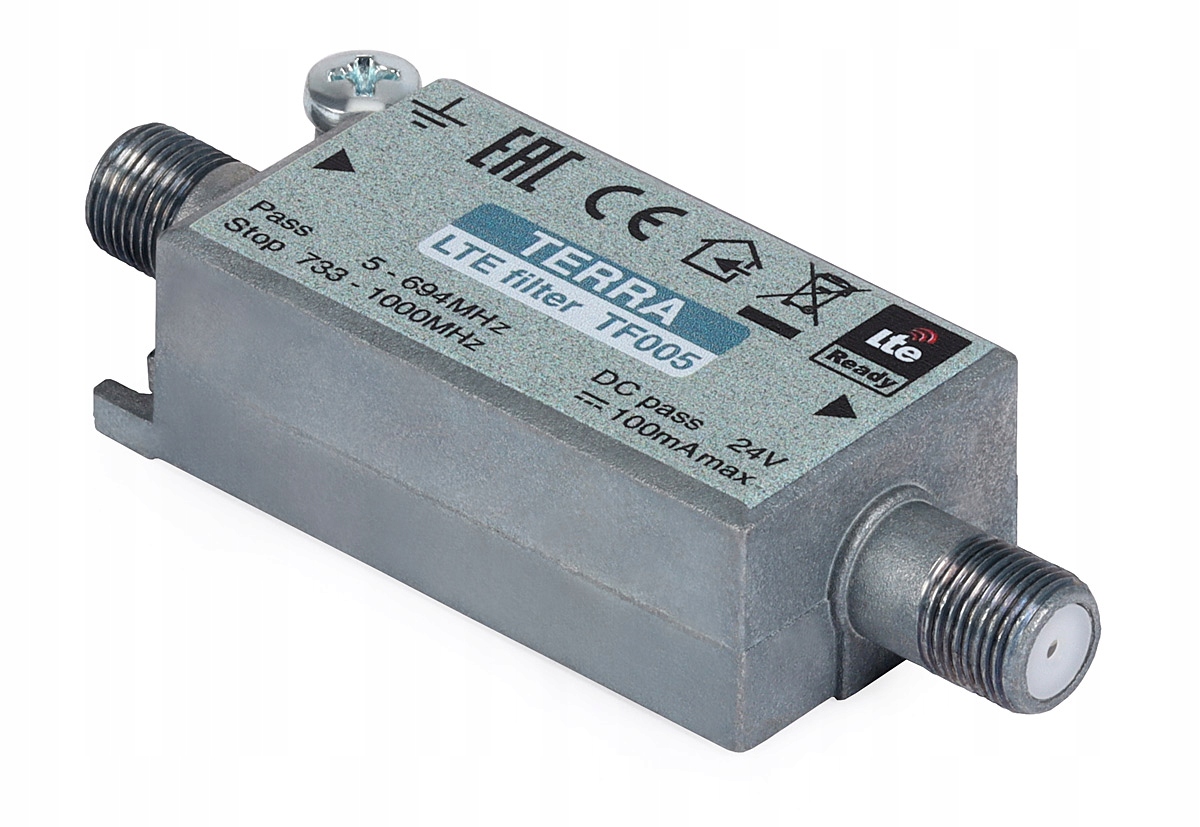

Filtr LTE TF005 wewnętrzny Terra

Filtr TF005 TERRA stosowany jest w instalacjach telewizyjnych RTV/SAT. Służy do filtrowania niepożądanych sygnałów w paśmie 700 MHz (częstotliwości 694 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T/T2.

Filtr wyposażony został w przejście stałoprądowe (24V/100mA max). Można go więc stosować w instalacjach z antenami wyposażonymi we wzmacniacze.

Cechy wyróżniające:

• tłumienie sygnału LTE 700 (pasmo > 694 MHz)
• bardzo strome zbocze charakterystyki tłumienia na granicy pasma
• przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym

DANE TECHNICZNE:

• Przenosi pasmo [MHz]: 5-694
• Wycina pasmo [MHz]: 733-1000

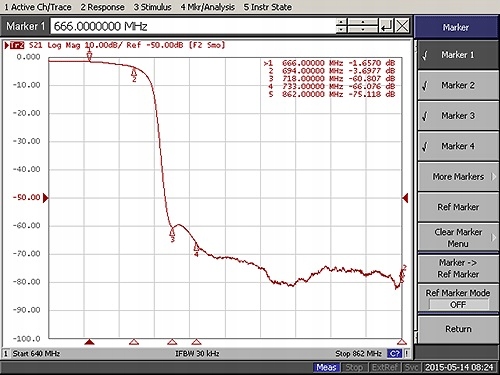

• Tłumienie [dB]:

5 [MHz]: < 3

230 [MHz]: -

470 [MHz]: -

694 [MHz]: < 3.5

703 [MHz]: -

733 [MHz]: > 50

1000 [MHz]: > 50

• Klasa ekranowania: A
• Typ złącza: F
• Przejście DC: 24 V 100 mA, max
• Zakres temperatury pracy [ºC]: -20...+50
• Wymiary [mm] / Masa [kg]: 80x27x19 / 0.09
