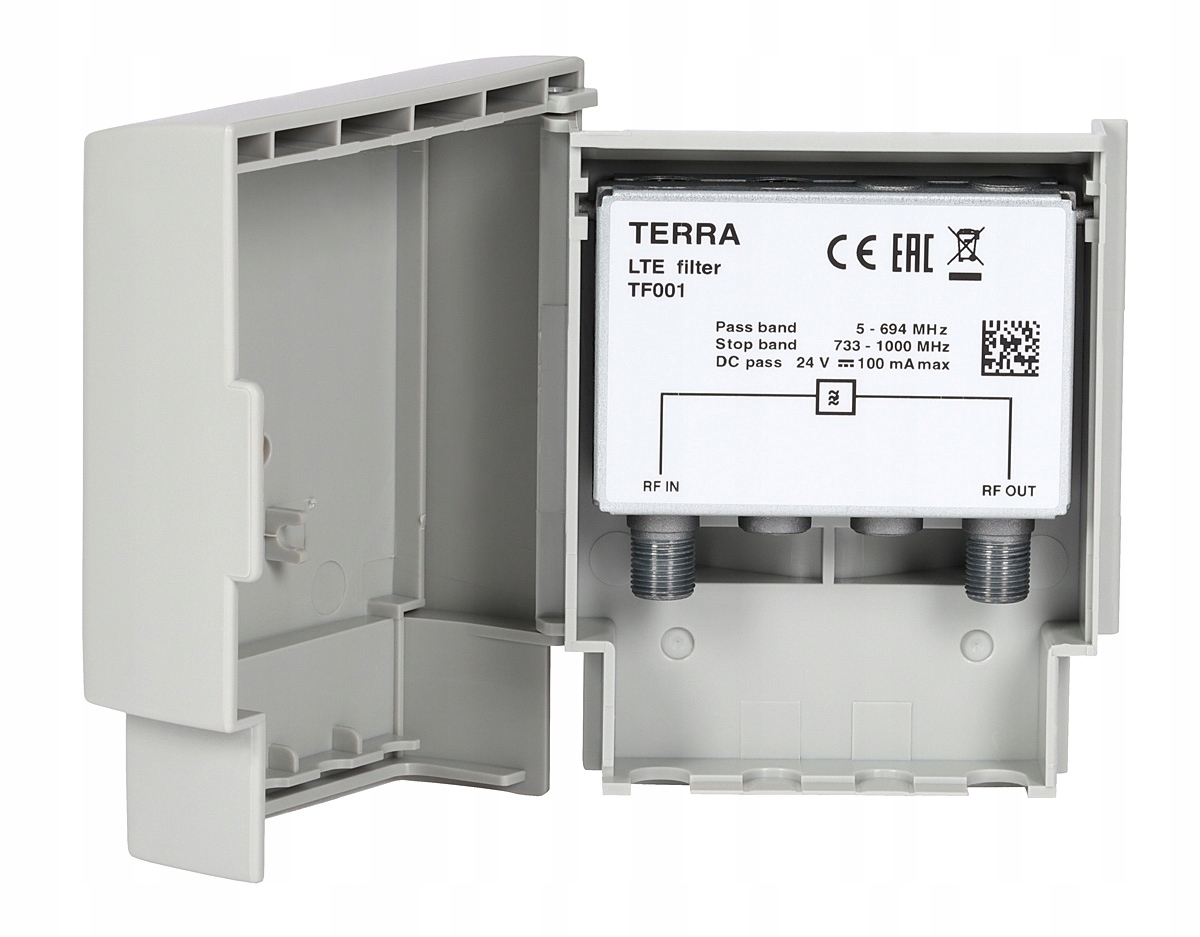

Filtr LTE 700 TF001 zewnętrzny masztowy Terra

Filtr TF001 Terra stosowany jest w instalacjach telewizyjnych - montowany na maszcie zaraz za zestawem antenowym. Służy do filtrowania niepożądanych sygnałów w paśmie 700 MHz (częstotliwości 694- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T/T2.

Filtr cechuje solidne wykonania oraz bardzo wysokie tłumienie w paśmie zaporowym (60dB). Sygnał telewizji naziemnej tłumiony jest w stopniu minimalnym (<3dB).

Filtr wyposażony został w przejście stałoprądowe (24V/100mA max). Można go więc stosować w instalacjach z antenami wyposażonymi we wzmacniacze.

Cechy wyróżniające:

• tłumienie sygnału LTE 700 (pasmo > 694 MHz)
• bardzo strome zbocze charakterystyki tłumienia w na granicy pasma

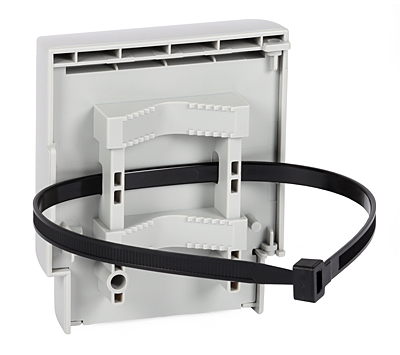

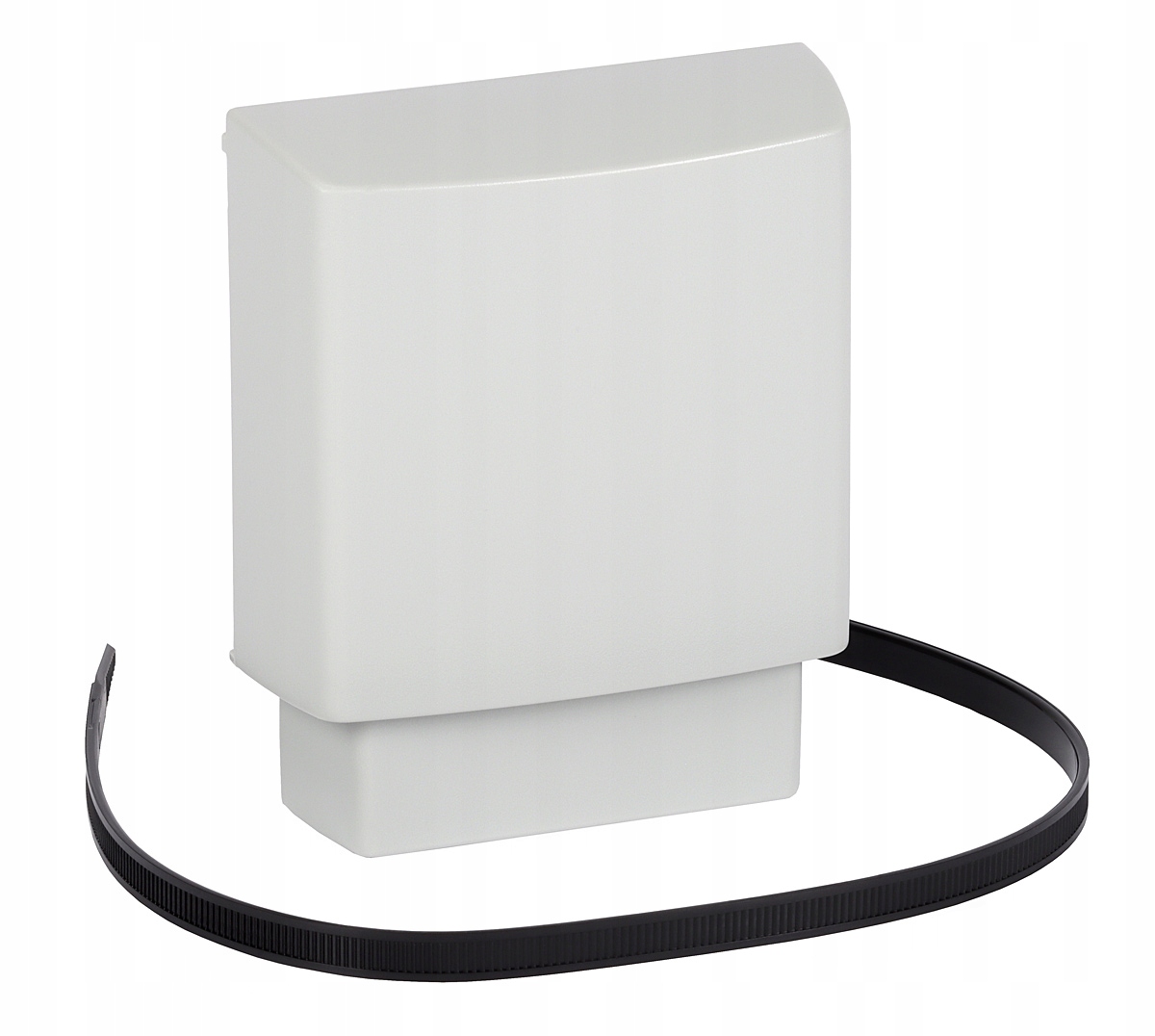

• montaż na maszcie, odporność na warunki atmosferyczne
• przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym.

DANE TECHNICZNE:

• Zastosowanie: zewnętrzny
• Liczba wejść: 1
• Liczba wyjść: 1
• Przenosi pasmo [MHz]: 5-694
• Wycina pasmo [MHz]: 733-1000
• Tłumienie odbić [dB]: >10
• Przejście napięcia DC [V]: 24
• Przejście prądu DC [A]: 0,1
• Klasa ekranowania: A
• Typ złącza: F
• Temperatura pracy [°C]: -20...+50
• Wymiary [mm]: 89x107x43
• Masa [kg]: 0,18

Tłumienie dla częstotliwości [dB]:

• 5 MHz: < 3
• 230 MHz: -
• 470 MHz: -
• 694 MHz: < 3.5
• 703 MHz: -
• 733 MHz: > 60
• 1000 MHz: > 60
